RACCORDEMENTS ÉLECTRIQUE ET AU GAZ
Ligne pointillée illustrant la
position de la cuisinière
au moment de l’installation
Zone pour le
raccordement
ÉLECTRIQUE
Zone pour le
raccordement au GAZ
MONTAGE DU DOSSERET OU DE
LA GARNITURE D’ÎLOT
L’installation du dosseret ou de la
garniture d’îlot est obligatoire.

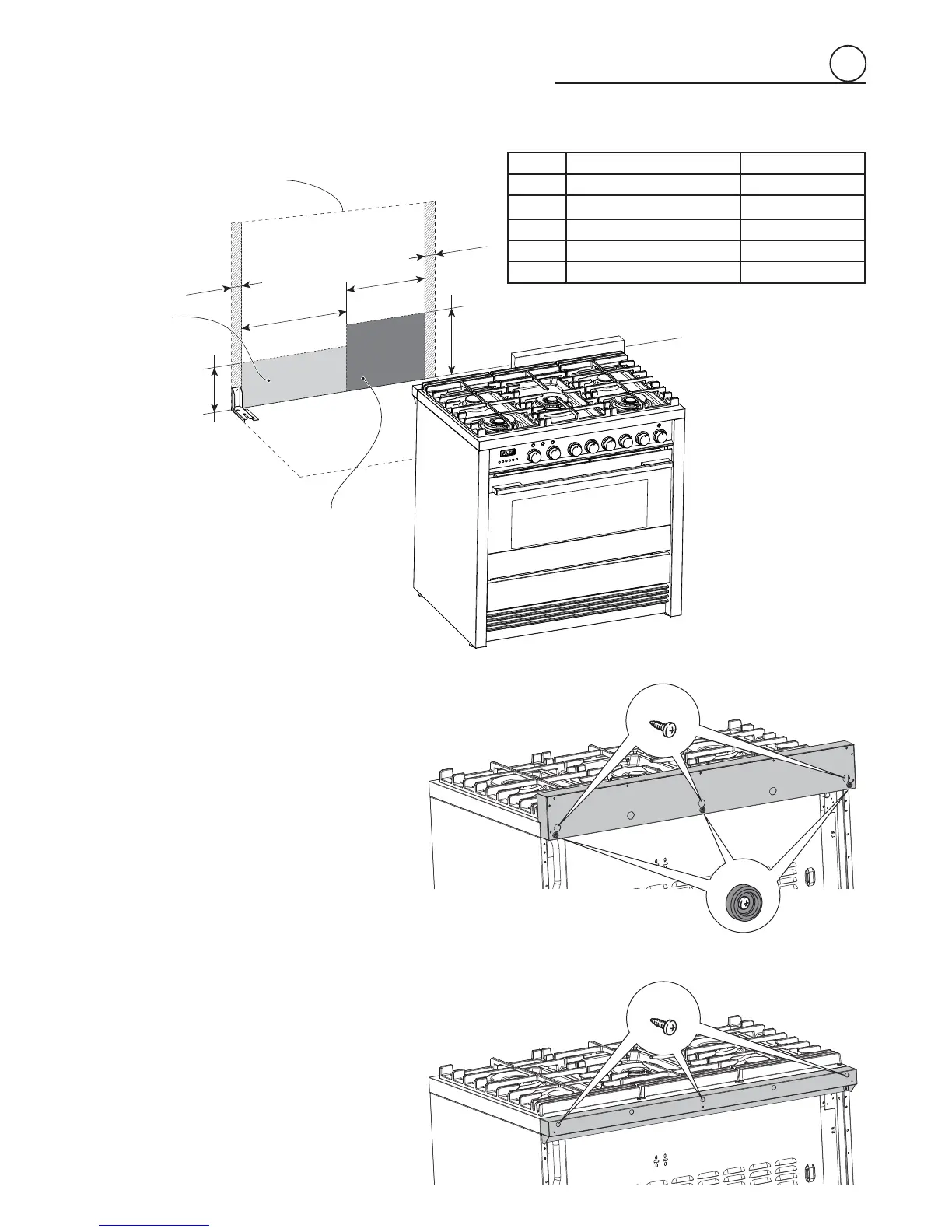

• Montez le dosseret ou la garniture d’îlot tel
qu’indiqué à la fi gure 1.3a ou 1.3b et fi xez-le en
vissant les 3 vis “A” (déjà fi xées à l’arrière de la
surface de cuisson).
• Seulement pour le dosseret: n’enlevez pas les
3 butoirs “B” déjà fi xés sur l’arrière du dosseret.
Fig. 1.2
A
A
B
D
E
C
Réf. pouces mm
A 2-3/64 po 52
B 13-3/16 po 335
C 10-33/64 po - 11-9/64 po (*) 267 - 283 (*)
D 18-9/16 po 472
E 6-17/32 po - 7-11/64 po (*) 166 - 182 (*)
(*) : En fonction du réglage des pieds
Fig. 1.3a
Fig. 1.3b
A
B
A
