46
3

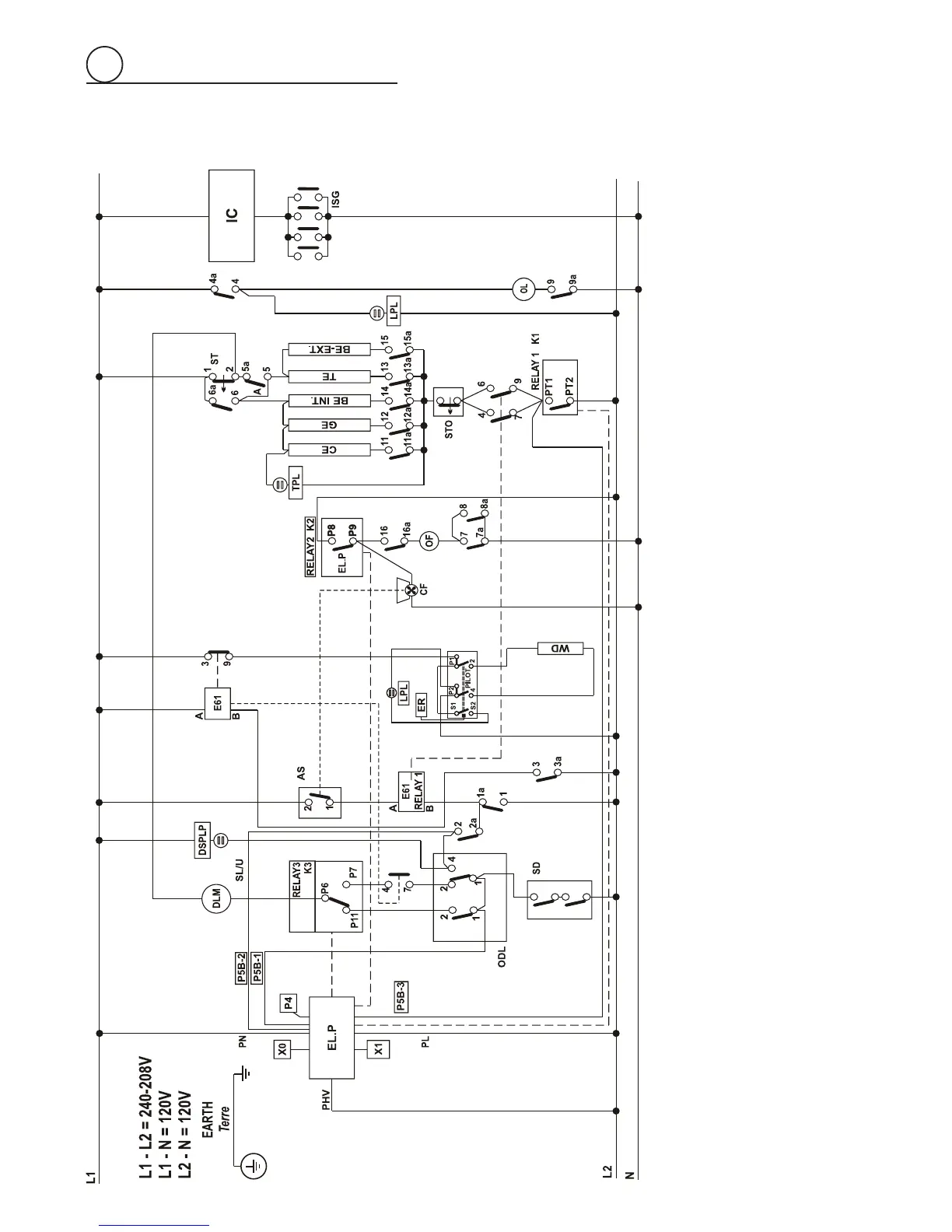

SCHÉMA DE CÂBLAGE
LÉGENDE DU SCHÉMA ÉLECTRIQUE
IC GÉNÉRATEUR D’ALLUMAGE
ISG GROUPE D’INTERRUPTEURS D’ALLUMAGE
OL LAMPE DU FOUR
E61 RELAIS
CE ÉLÉMENT CIRCULAIRE
GE ÉLÉMENT CHAUFFANT DE GRIL
TE ÉLÉMENT CHAUFFANT SUPÉRIEUR
BE-INT ÉLÉMENT INFÉRIEUR INT.
BE-EXT ÉLÉMENT INFÉRIEUR EXT.
TPL VOYANT DE THERMOSTAT
DSPL VOYANT DE SÉCURITÉ DE LA PORTE
CF VENTILATEUR DE REFROIDISSEMENT
OF VENTILATEUR DU FOUR
ER RÉGULATEUR D’ENERGIE
DLM MOTEUR DE VERROUILLAGE PORTE DU FOUR
SL/U ÉTAT VERROUILLAGE/DÉVERROUILLAGE
LPL VOYANT DE FONCTIONNEMENT
WD ÉLÉMENT DU TIROIR DE MAINTIEN AU CHAUD
ST THERMOSTAT DE SÉCURITÉ
EL.P PROGRAMMATEUR ÉLECTRONIQUE
SD ÉTAT PORTE DU FOUR, OUVERTE/FERMÉE
ODL LOQUET DE LA PORTE DU FOUR
AS INTERRUPTEUR D’AIR
CONNEXIONS SUR LE PROGRAMMATEUR
PN/PL ALIMENTATION
K1 RELAIS1 DE THERMOSTAT DE PROGRAMMATEUR
K2 RELAIS2 DE VENTILATEUR DE REFROIDISS./DU FOUR
K3 RELAIS3 DE VERROUILLAGE/DÉVERROUILLAGE PORTE
PHV ÉTAT DE FONCTION
X0 ENCODEUR DE THERMOSTAT
X1 ENCODEUR DE FONCTIONS
P4 SONDE
P5B CÂBLES P5B(1)+P5B(2)+P5B(3
