43
2

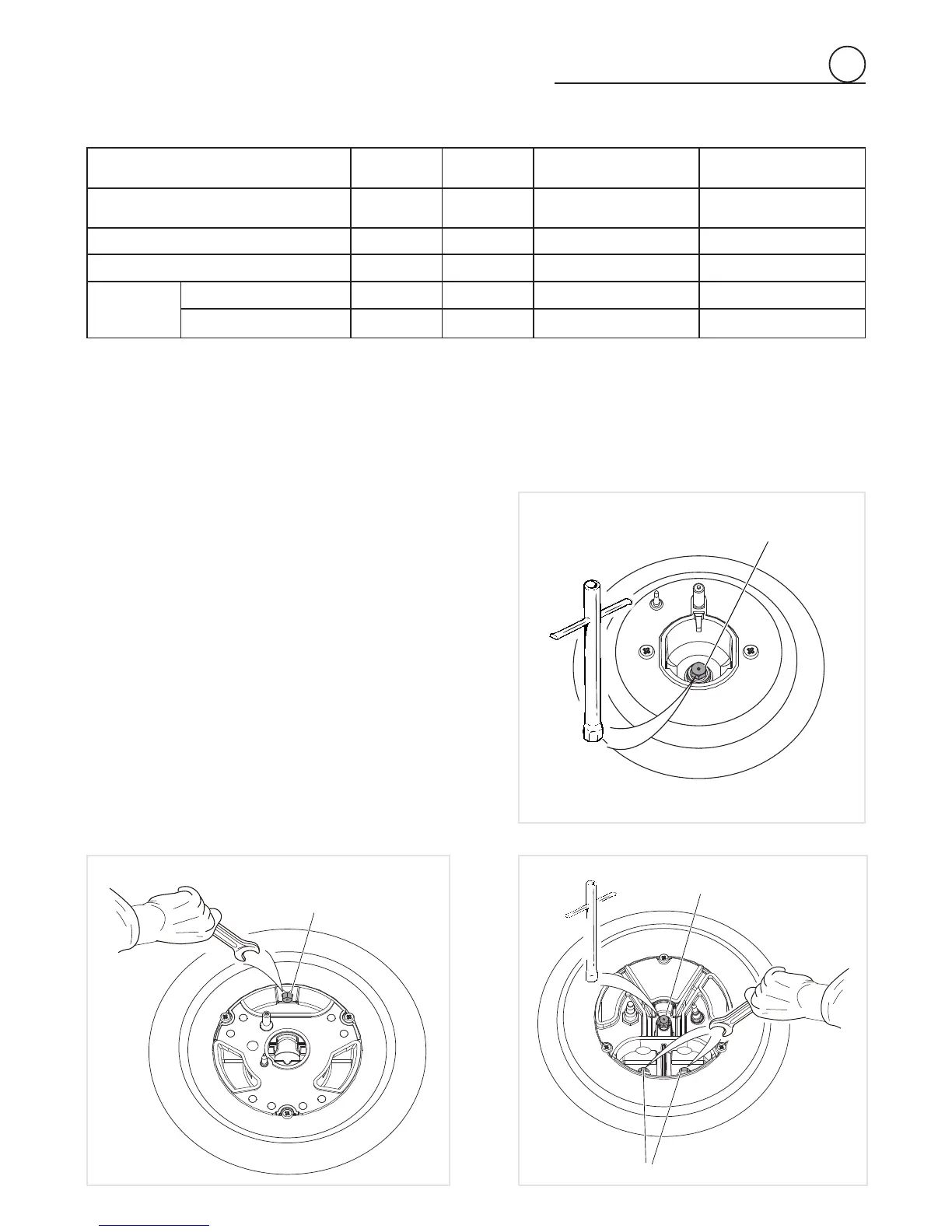

TABLEAU DES INJECTEURS
PUISSANCE
NOMINALE
PUISSANCE
RÉDUITE
PROPANE/GPL
Pression de 11 po CE
GAZ NATUREL
Pression de 4 po CE
BRÛLEURS
BTU/hr BTU/hr
Injecteur Ø
[1/100 mm]
Injecteur Ø
[1/100 mm]
Semi-rapide (SR) 8000 1500 85 139
Triple couronne (TR) 12000 5000 102 170
Double (D)
Couronne intérieure 2800 (
1
) 1100 (
1
) 50 (
3
) 80 (
3
)
Couronne extérieure 18000 (
2
) 6500 (
2
) 83 (x2) (
4
) 143 (x2) (
4
)
(
1
) Puissance calculée avec seulement la couronne intérieure en marche
(
2
) Puissance calculée avec la couronne intérieure et extérieure en marche
(
3
) couronne intérieure (“J
3
” dans la fi gure 2.13)
(
4
) couronne extérieure (“J
4
” dans la fi gure 2.13)
OPÉRATIONS À EFFECTUER POUR REM-
PLACER LES INJECTEURS
• Enlevez les grilles, les couvercles des brûleurs et les diffu-
seurs de fl ammes.
• En vous servant d’une clef, remplacez les busettes “J
1
”,
“J
2
”, “J
3
” et “J
4
” (fi g. 2.11, 2.12, 2.13) avec celles les plus
appropriées pour le type de gaz à utiliser.
• Remontez les diffuseurs de fl ammes, les couvercles des
brûleurs et les grilles.
Les brûleurs ont été conçus de façon telle qu’ils ne nécessi-
tent pas de réglage de l’air primaire.
J
2
J
3
J
4
Fig. 2.12 Fig. 2.13
J
1
Fig. 2.11
BRÛLEUR
SEMI-RAPIDE
BRÛLEUR DOUBLEBRÛLEUR TRIPLE COURONNNE
