INSTALLATION DE LA PROTECTION ANTÉRIEURE POUR LA SURFACE DE CUISSON
Pour augmenter la distance entre le bord avant de la surface de cuisson et les brûleurs, installer la protection antérieure (fournie avec
l’appareil).
IMPORTANT: Puor installer/démonter cette protection, il est nécessaire d’enlever la surface de cuisson. Essayer d’installer/
démonter la protection sans avoir enlevé la surface de cuisson, causera des dommages permanents à l’appareil.

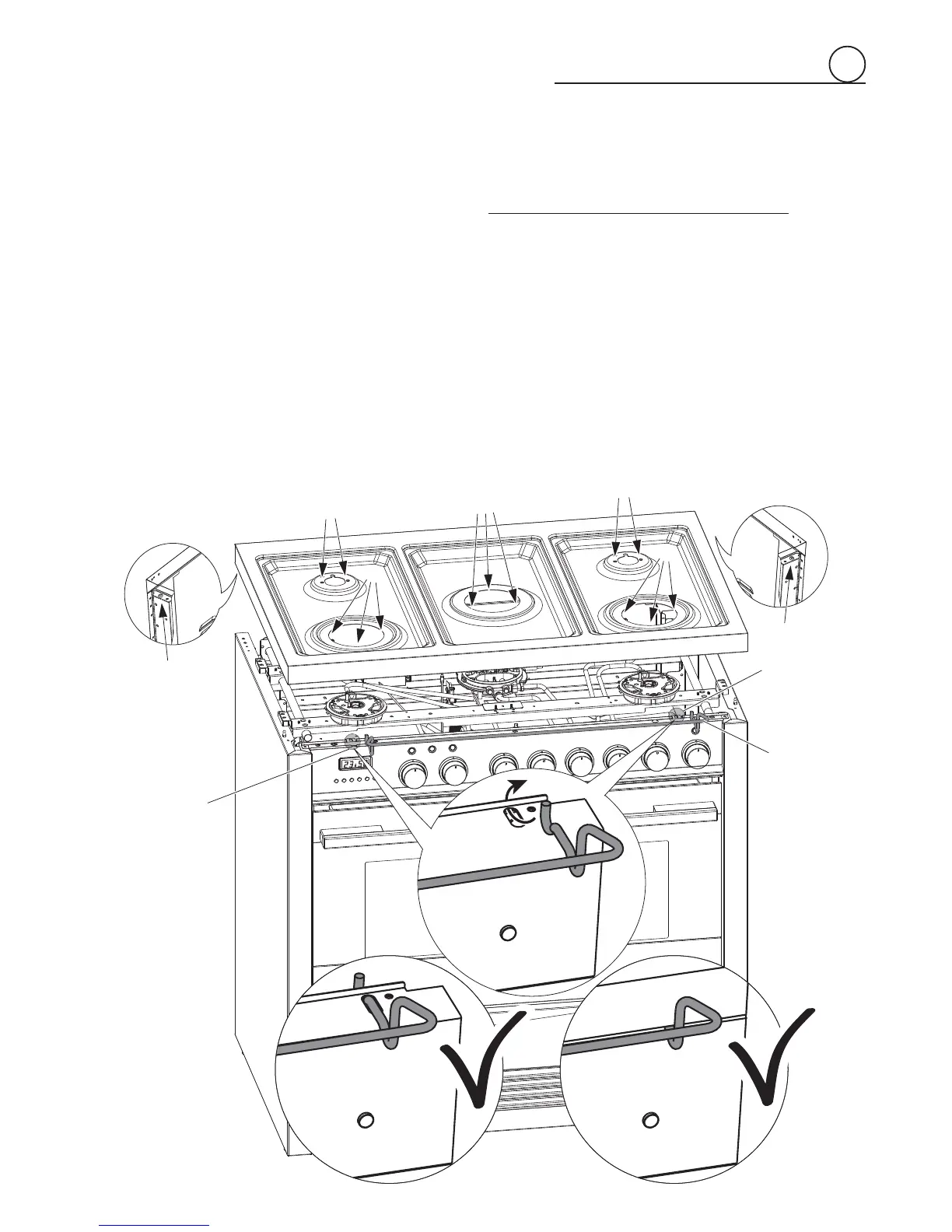

Installez la protection antérieure comme indiqué sur la fi gure 1.10:
1. Enlevez le dosseret/la garniture d’îlot.
2. Enlevez les grilles, les couvercles des brûleurs et les diffuseurs de fl ammes.
3. Dévissez les vis de fi xation de la surface de cuisson (“A” et “B” sur la fi gure ci-dessous).
4. Enlevez la surface de cuisson (en faisant attention à ne pas endommager les joints installés au-dessus des coupes des brûleurs
- dessous de la surface de cuisson).
5. Installez la protection antérieure “C”, en accrochant les deux extrémités dans les trous appropriés au-dessus du tableau de bord
(“D” sur la fi gure ci-dessous).
6. Remontez la surface de cuisson et les autres composants (étape de 4 à 1).
Faites beaucoup d’attention aux joints installés au-dessus des coupes des brûleurs (dessous de la surface de cuisson); s’ils sont
endommagés, ils doivent être remplacés.
B
B
C
D
D
A
A
A
A
A
Fig. 1.10
