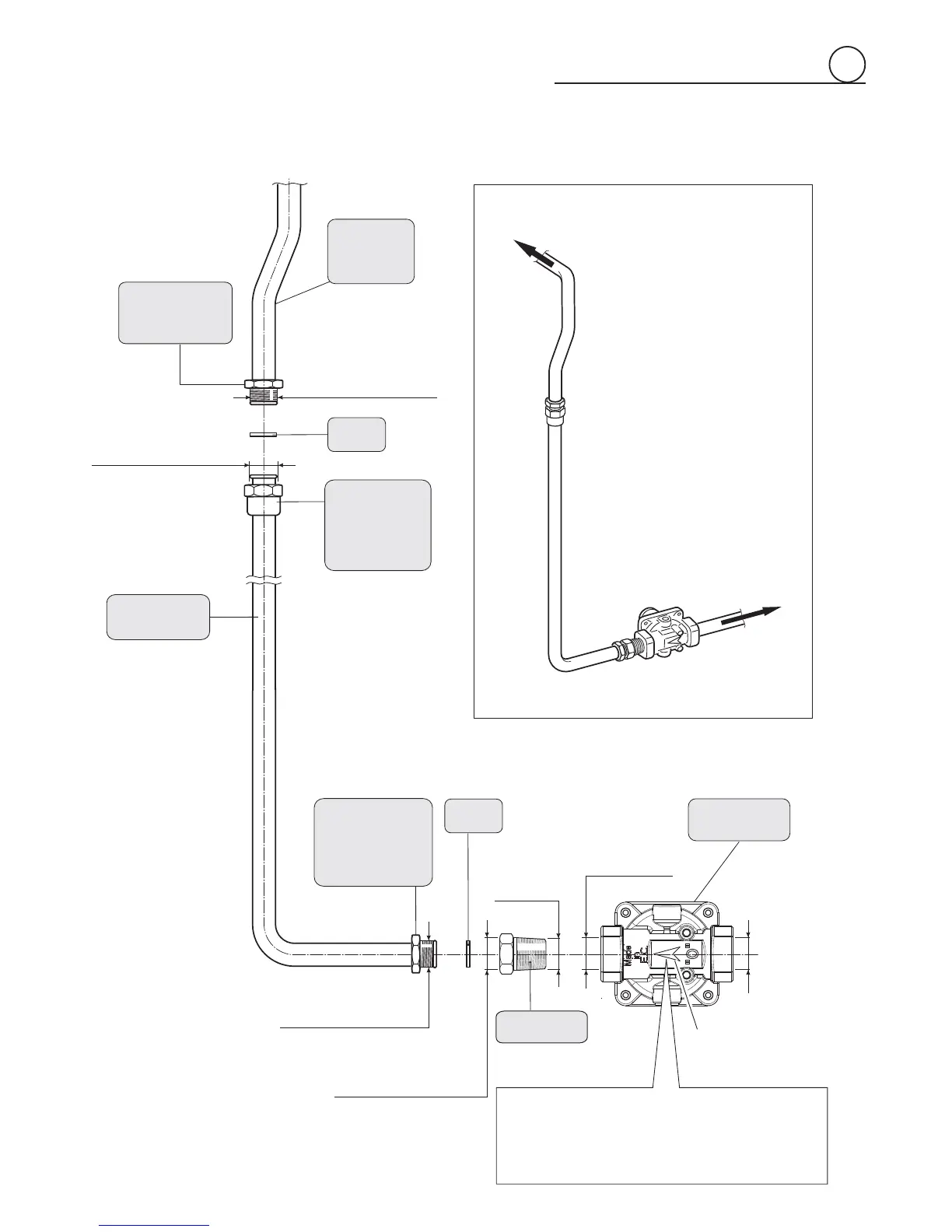

SPÉCIFICATION DU RACCORDEMENT AU GAZ
Fig. 2.6
Connecteur
Régulateur
de pression
Femelle G cylindrique
(ISO 228-1) de 1/2 po
Mâle NPT
(conique)
de 1/2 po
Femelle NPT
de 1/2 po
Femelle NPT
de 1/2 po
Mâle G cylindrique
(ISO 228-1) de 1/2 po
Raccord
mâle du
tuyau de
prolongation
Joint
Collecteur
de la
cuisinière
Raccord mâle
du tuyau
du collecteur
Mâle G cylindrique
(ISO 228-1) de 1/2 po
Extension
pipe female
pipe fitting
Femelle G cylindrique
(ISO 228-1) de 1/2 po
Joint
Tuyau de
prolongation
Raccord
femelle du
tuyau de
prolongation
Flèche
AVERTISSEMENT : Vériez que le
régulateur de gaz est bien positionné.
La èche située à l’arrière du régulateur
de gaz doit être orientée vers le connecteur.
Vers le raccord
principal
Vers la cuisinière
