Fleck 5600SE - By-pass Valve Assembly, Plastic; Assembly Diagram; Parts List

Printed in U.S.A.
Page 21

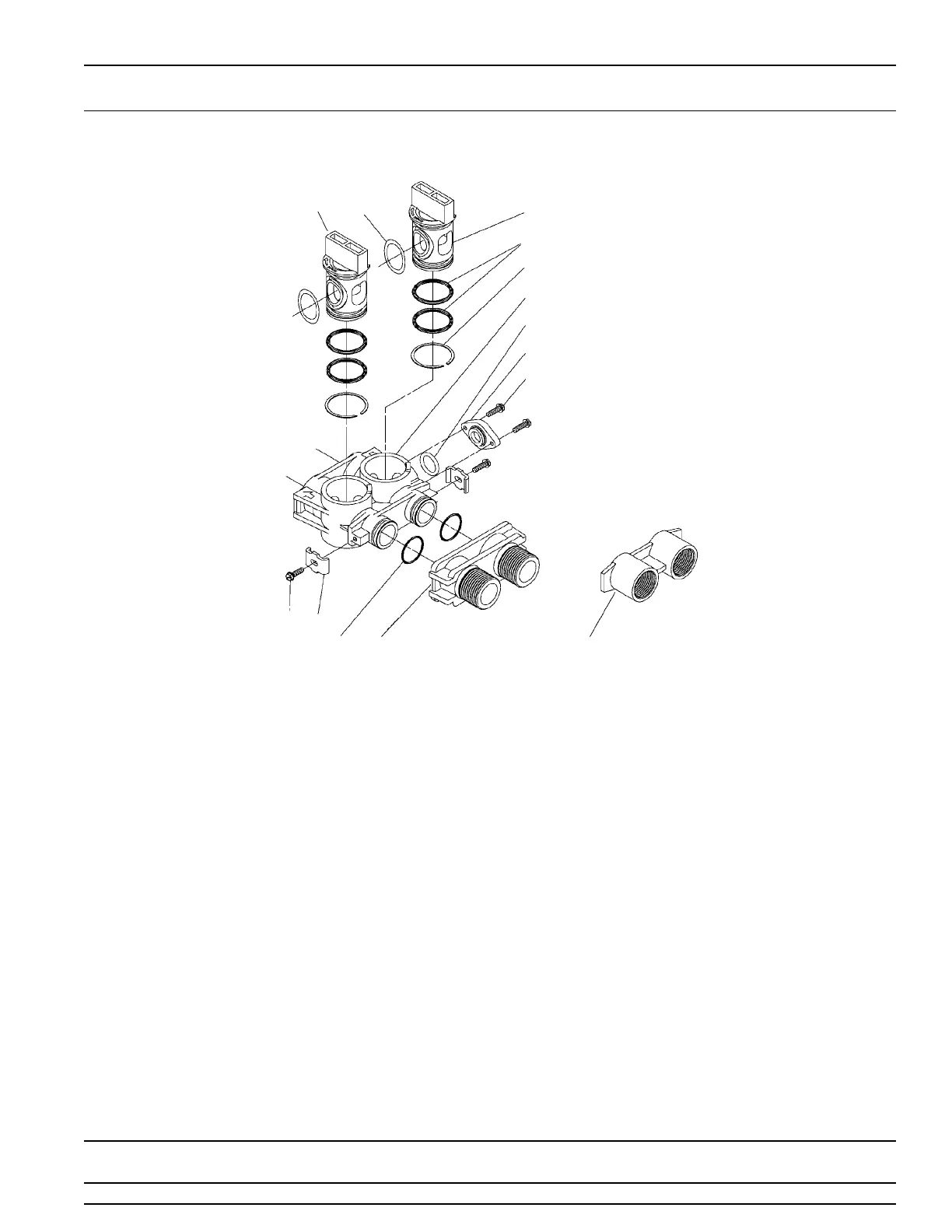

MODEL 5600SE Upflow
By-pass Valve Assembly, Plastic
Parts List
Item No. Quantity Part No. Description
1 . . . . . . . . . . . 1 . . . . . . . . . . . 19723 . . . . . . . . . . . . . .By-Pass Valve Body, Plastic
2 . . . . . . . . . . . 1 . . . . . . . . . . . 11183 . . . . . . . . . . . . . .O-Ring, -015
3 . . . . . . . . . . . 1 . . . . . . . . . . . 19724 . . . . . . . . . . . . . .Cap, By-Pass
4 . . . . . . . . . . . 2 . . . . . . . . . . . 17512 . . . . . . . . . . . . . .Screw, Hex Washer Head, #6-24 x 3
5A . . . . . . . . . . 1 . . . . . . . . . . . 17820 . . . . . . . . . . . . . .Plug, By-Pass, Inlet
5B . . . . . . . . . . 1 . . . . . . . . . . . 17820-01 . . . . . . . . . . . .Plug, By-Pass, Outlet (White)
6 . . . . . . . . . . . 4 . . . . . . . . . . . 18661 . . . . . . . . . . . . . .O-Ring, -218
7 . . . . . . . . . . . 2 . . . . . . . . . . . 18662 . . . . . . . . . . . . . .Retaining Ring
8 . . . . . . . . . . . 2 . . . . . . . . . . . 18660 . . . . . . . . . . . . . .O-Ring
9 . . . . . . . . . . . 2 . . . . . . . . . . . 13305 . . . . . . . . . . . . . .O-Ring, -119
10 . . . . . . . . . . 2 . . . . . . . . . . . 13255 . . . . . . . . . . . . . .Clip, Mounting
11 . . . . . . . . . . 2 . . . . . . . . . . . 13314 . . . . . . . . . . . . . .Screw, Hex Washer Head, 8-18 x 5/8
12A . . . . . . . . . 1 . . . . . . . . . . . 18706 . . . . . . . . . . . . . .Yoke, Plastic, 1″ NPT
18706-02 . . . . . . . . . . . .Yoke, Plastic, 3/4″ NPT
12B . . . . . . . . . 1 . . . . . . . . . . . 13708 . . . . . . . . . . . . . .Yoke, Brass, 3/4″ NPT
1 . . . . . . . . . . . 13708NP . . . . . . . . . . . .Yoke, 3/4″ NPT Nickel Plated
1 . . . . . . . . . . . 13398 . . . . . . . . . . . . . .Yoke, Brass, 1″ NPT
1 . . . . . . . . . . . 13398NP . . . . . . . . . . . .Yoke, 1″ NPT Nickel Plated
6
7
1
2
3
4
12B
12A
9
10
11
5A
5
5B
