Fleck 5600SE - By-pass Valve Assembly, Brass; Assembly Diagram; Parts List

Page 22
Printed in U.S.A.
MODEL 5600SE Upflow

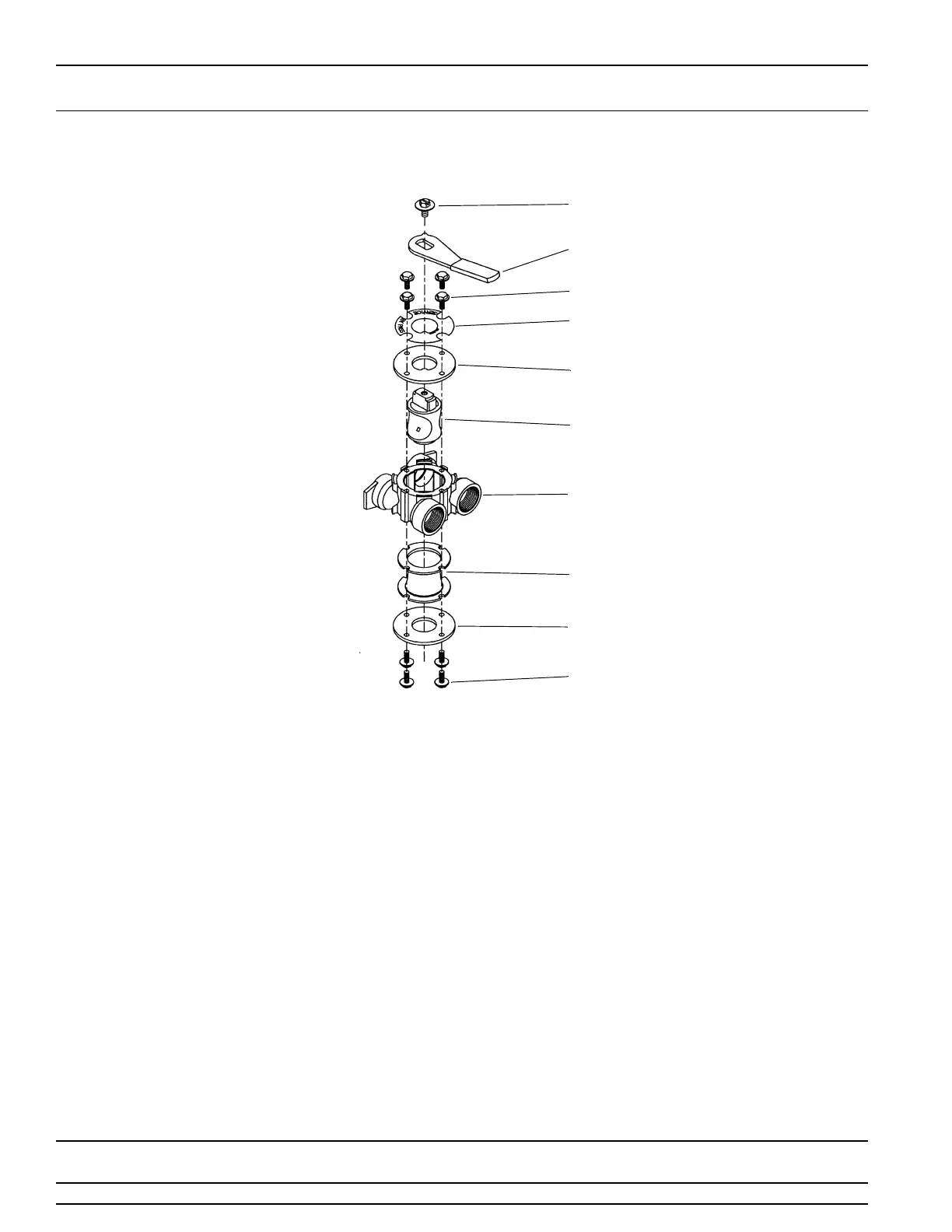

By-pass Valve Assembly, Brass
Parts List
Item No. Quantity Part No. Description
1. . . . . . . . . . . . 1. . . . . . . . . . . . 17290. . . . . . . . . . . . . . By-Pass Valve Body, 3/4″
1. . . . . . . . . . . . 17290NP . . . . . . . . . . . By-Pass Valve Body, 3/4″ Nickel Plate
1. . . . . . . . . . . . 13399. . . . . . . . . . . . . . By-Pass Valve Body, 1″
1. . . . . . . . . . . . 13399NP . . . . . . . . . . . By-Pass Valve Body, 1″, Nickel Plate
2. . . . . . . . . . . . 1. . . . . . . . . . . . 11726. . . . . . . . . . . . . . Seal, By-Pass
3. . . . . . . . . . . . 1. . . . . . . . . . . . 11972. . . . . . . . . . . . . . Plug, By-Pass
4. . . . . . . . . . . . 1. . . . . . . . . . . . 11978. . . . . . . . . . . . . . Side Cover
5. . . . . . . . . . . . 1. . . . . . . . . . . . 13604-01 . . . . . . . . . . . Label
6. . . . . . . . . . . . 8. . . . . . . . . . . . 15727. . . . . . . . . . . . . . Screw
7. . . . . . . . . . . . 1. . . . . . . . . . . . 11986. . . . . . . . . . . . . . Side Cover
8. . . . . . . . . . . . 1. . . . . . . . . . . . 11979. . . . . . . . . . . . . . Lever, By-Pass
9. . . . . . . . . . . . 1. . . . . . . . . . . . 11989. . . . . . . . . . . . . . Screw, Hex Head, 1/4-14
9
8
6
5
4
3
1
2
7
6
