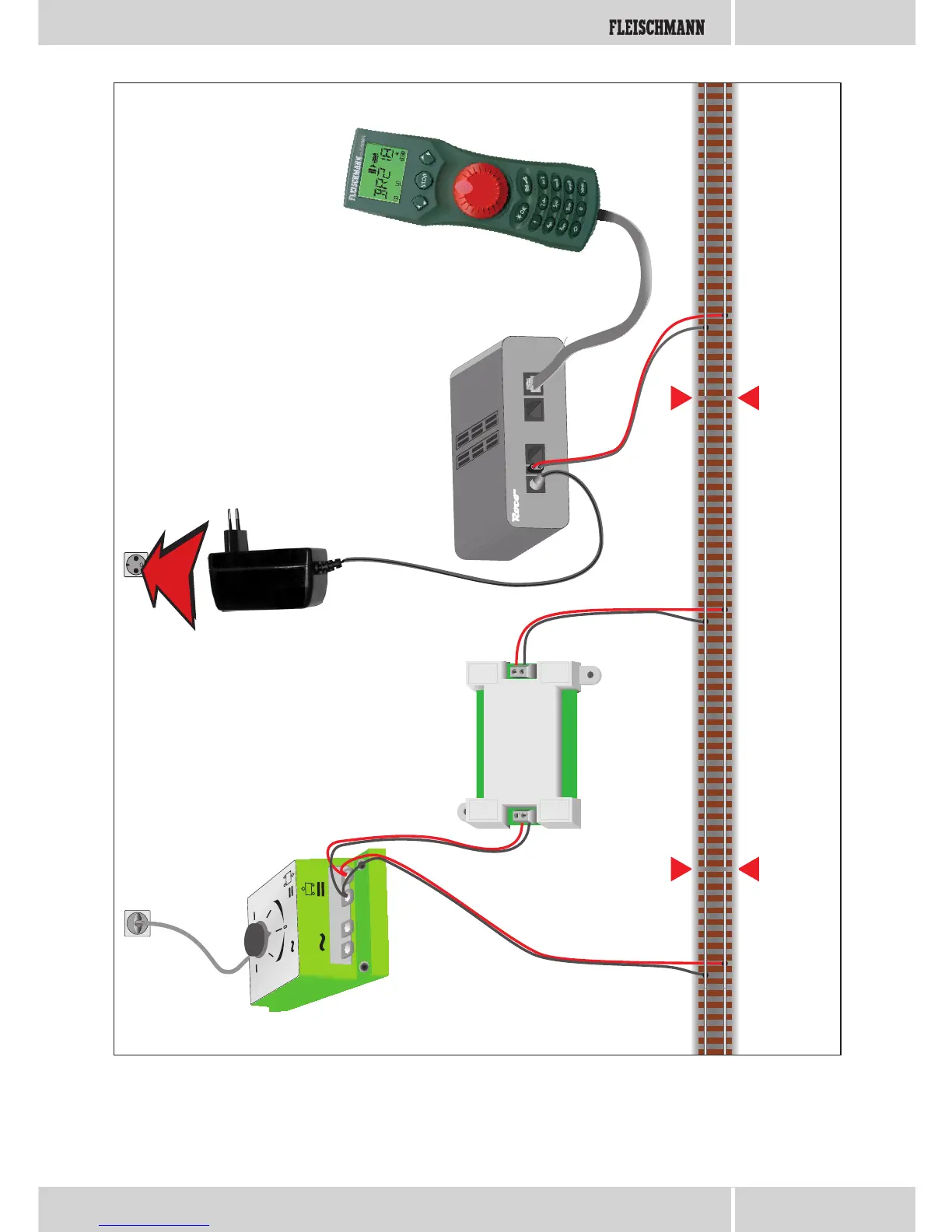

Übergangsstrecke Digital — Gleichstrom mit dem Trennmodul Roco 10768.
Pass-over section with additional tracks from digital to DC-layout controlled by the Roco Separator module 10768.
Canton de transition de la section en commande numérique à celle en commande analogique avec le
module Roco 10768.
Una sezione di passaggio dal sistema corrente continua al sistema digitale con il modulo Roco 10768.
Mindestens 1 Zuglänge appr. 1 train length longueur minimum = le train le plus long almeno 1 lunghezza del treno
Digitaler Anlagenteil digital layout réseau en commande numérique sezione dell‘impianto digitale
Analoger Anlagenteil conventional layout réseau en commande analogique sezione dell‘impianto analogico
Symbolische Darstellung Symbolic Illustration Illustration fi gurative rappresentazione simbolica
~ 230 V
Track
out
Power
in
Booster
out
Slave
Master
Nur für trockene Räume,Keep dry
680801
681301
680801
~ 230 V
10768
686701
Roco
Trafo 6755
Fig. 4
