LES TOUCHES
La conception claire de la
multi
MAUS se manifeste par la réduction des touches à un nombre raisonnable.
Toutes les fonctions indispensables pour une exploitation normale sont presque toujours directement
accessibles par les touches correspondantes que nous vous présentons ci-après. Voir aussi l’illustration
n° 1 page 60.
Remarques :
• Les touches avec les fl èches présentent, certes, deux fl èches chacune. Néanmoins elles n’ont qu’une
fonction simple de contacteur, comme les autres touches…
• S’il y a une combinaison de la touche »majuscules« avec une autre touche, il faut – comme sur un cla-
vier d’ordinateur – presser en premier cette touche et la maintenir pressée avant de presser l’autre.
symbole »feux« (touche
»feux / OK«)
– Les feux sont éclairés
symbole »aiguillage«
(touche sélection »matériel
moteur« / »appareils de voie«)
– le mode »Aiguillages« de la
multi
MAUS est activé
symbole »matériel moteur«
(touche sélection »matériel
moteur« / »appareils de voie«)
– régime »exploitation«
– si »MENU« également affi ché :
le menu »Matériel moteur« de la
multi
MAUS est activé
court-circuit
– Le symbole clignote en cas de
court-circuit ou de surcharge
Stop (touche »arrêt d’urgence«)
– Le symbole clignote en cas d’ »ar-
rêt d’urgence« ou de court-circuit
MENU
– la
multi
MAUS se
trouve dans le
mode des menus
Prog
– ce symbole s’affi che dès que
la
multi
MAUS se trouve
dans le menu »program-
mer« et confi rme des opé-
rations de programmation.
ABC
– s’éclaire lors de la
composition d’un
texte
clé à fourche
– le menu »Réglages« de la
multi
MAUS est activé
symboles des fonctions F1
à F10
– indique la ou les fonction[s]
complémentaire[s] activée[s]
– en mode »MENU« ces sym-
boles indiquent le[s] menu[s]
secondaire[s] activés
Symboles de circulation
– Les fl èches indiquent le sens de la
marche de la machine adressée.
– Le symbole »II« indique que la
machine est à l’arrêt (soit bouton
régulateur en position neutre, soit
par arrêt d’urgence sélectif).
Symbole »majuscule«
– affi che la touche »majus-
cule« pressée

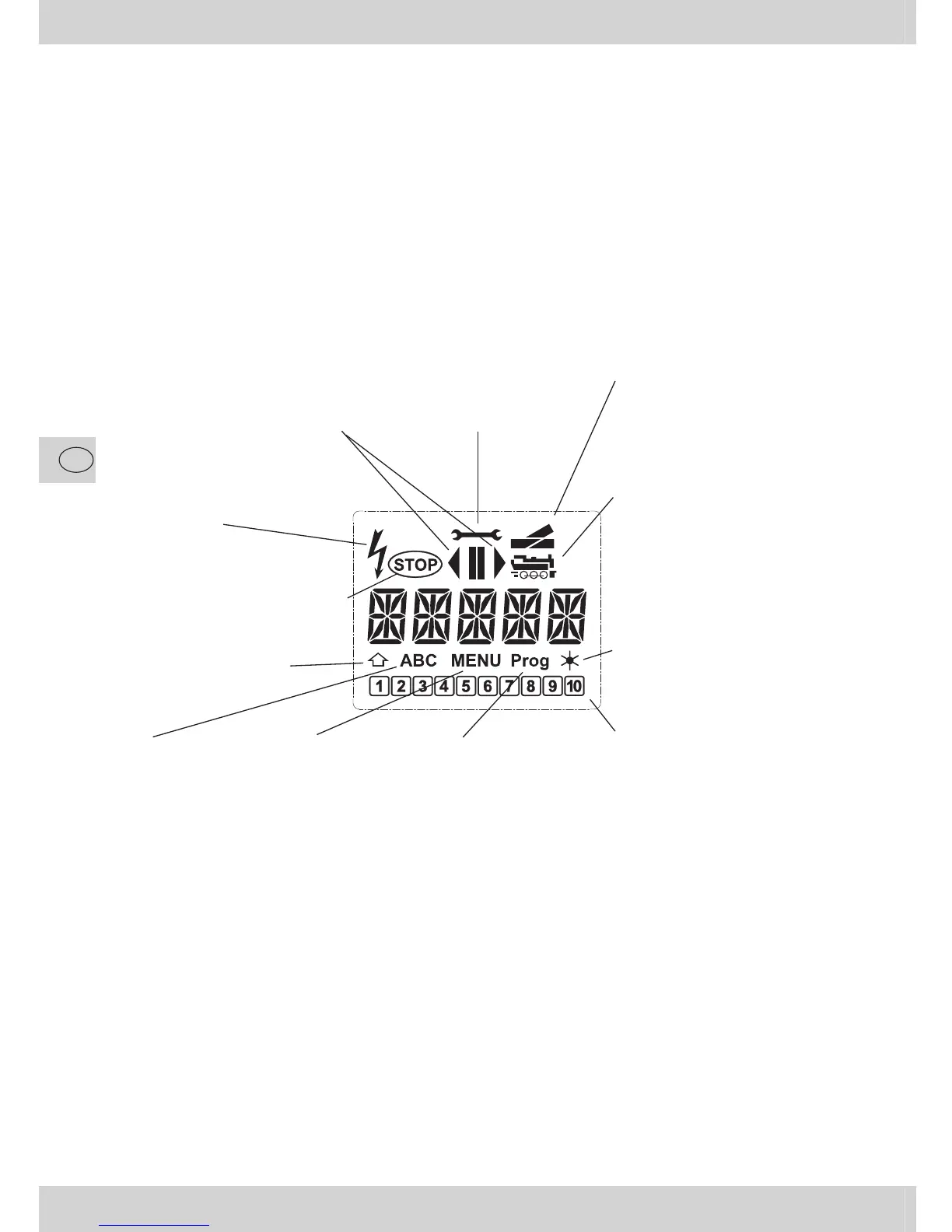

L’ÉCRAN D’AFFICHAGE
Toutes les fonctions activées de la
multi
MAUS sont visualisées sur le grand écran à cristaux liquides avec éclai-
rage translucide et vous permettent ainsi un contrôle aisé. Ci-dessous nous vous présentons les symboles :
Renseignements complémentaires quant à ce manuel :
Une fl èche »« devant un mot du texte renvoie à une explication complémentaire du »glossaire« situé
dans le troisième chapitre du manuel.
Un
»+« dans les croquis veut dire qu’il faut presser simultanément les deux touches reliées par »+«.
Un »/« dans les croquis vous signale qu’il ne faut presser que l’une ou l’autre des deux touches.
