Ref. Part No. Description Quantity
1 12-101 Angle Brace Assy. 1
2 12-099 Angle Brace Bracket 1
3 12-020 Pan Head Mach. Screw 2
4 12-027 Hex Nut 3
5 24-129 Lock Washer 3
6 24-130 Washer 3
7 12-098 Angle Brace 1
8 12-106 Squaring Arm Assy. 1
9 12-102 Squaring Arm 1
10 12-103 Mat Support 1
11 12-578 Scale 1
12 12-024 Flat Head Mach. Screw 2
13 12-016 Eccentric Nut 1
14 12-056 Button Head Cap Screw 1
15 12-516 Squaring Arm Stop 1
16 12-350 Plastic Knob 1
17 12-514 Key 1

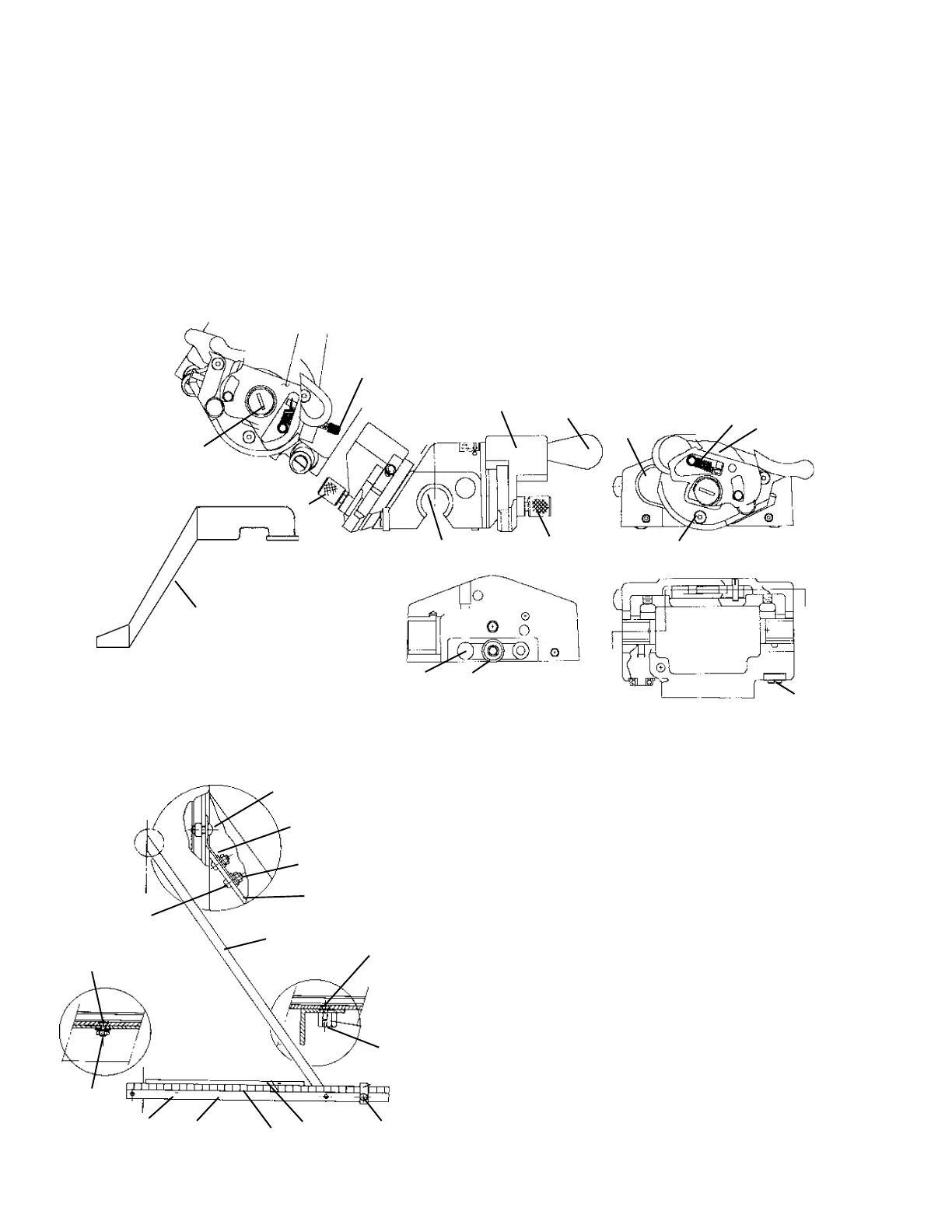

CUTTING HEAD
Ref. Part No. Description Quantity Ref. Part No. Description Quantity
1 12-572 Pivot Head Assembly (LH) 1 10 12-537 Shoulder Screw 2
2 12-530 Extension Spring 2 11 12-538 Bushing 2
3 12-588 Stainless Washer 2 12 12-591 Pivot Head Assembly (RH) 1
4 12-532 Pivot Screw 2 13 12-915 Knob (RH) 1
5 12-533 Shim Washer 4 14 12-542 Magazine Assembly (LH) 1
6 12-589 Comfort Grip (LH) 1 15 12-102 Pivot Arm 1
7 12-535 Knob (LH) 1 16 12-593 Magazine Assembly (RH) 1
8 12-590 Flat Head Cap Screw 5 17 12-241 Plastic Knob (RH) 1
9 12-073 Ball Bearing 3 18 12-242 Hex Stud 1
19 12-243 Sight Gage 1
20 12-592 Comfort Grip (RH) 1
RIGHT SQUARING ARM
1
2
3
4, 5, 6
7
8
9
10
11
12
13
14
15, 16, 17
12
4, 5, 6
19
2
20
4, 5
7
9
10
11
12
13
1
6
8
14
16
17, 18
A
A
Section A-A
15
