FLETCHER 2200 - Page 17

17

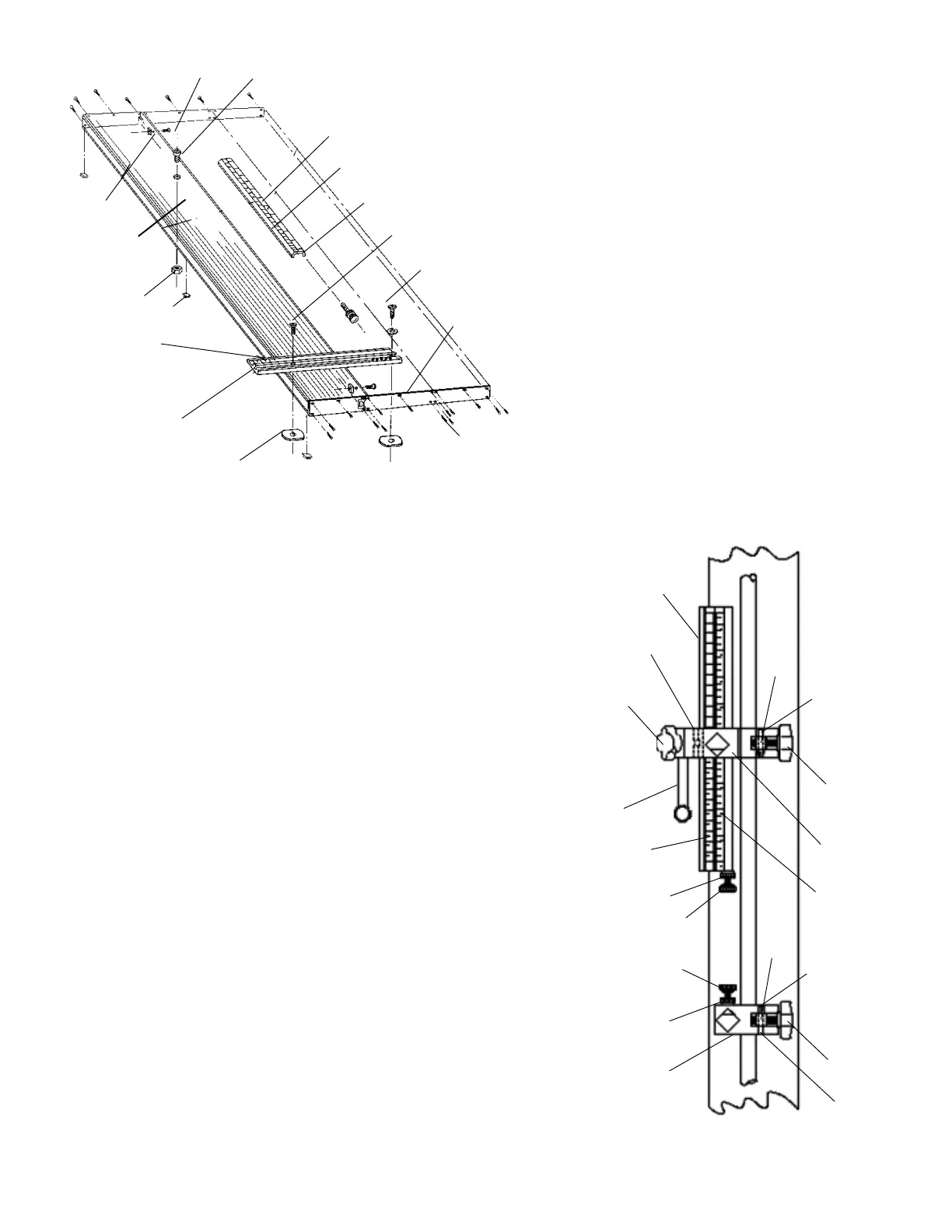

BASE EXTENSION
Ref. Part No Description Quantity
1 12-579 Scale/Mat Guide Slide 1
2 12-581 Scale (Inch) 1
3 12-582 Scale (Metric) 1
4 12-509 Base Nut 2
5 12-520 Mat Guide Slide 1
5 12-555 Mat Guide Slide (Metric) 1
6 12-130 Threaded Insert 1
7 12-132 Upper Stop Slide/Long 1
8 12-056 Button Head Screw 2
9 12-053 Square Nut 2
10 12-035 Button 3
11 12-131 Hex Nut 1
12 12-054 End Cap Screw 10
13 12-109 End Cap 2
14 12-020 Screw 1
15 12-024 Flat Head Screw 1
16 12-594 Base Plate 40” 1
16 12-595 Base Plate 48” 1
16 12-596 Base Plate 60” 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
MEASURING STOPS
Ref. Part No. Description Quantity
1 12-556 Lower Measuring Stop Assembly 1
2 12-084 Knurled Lock Nut 2
3 12-521 Stop Screw Assembly 2
4 12-523 Clamp Bar 2
5 12-524 Grooved Pin 2
6 12-557 Upper Measuring Stop Assembly 1
7 12-095 Shoe 1
8 12-573 Scale (Inch) 1
9 12-574 Scale (Metric) 1
10 12-525 Nylon Tubing 4
11 12-597 Knob 3
12 12-527 Upper Stop Slide 1
13 12-598 Spring Button Assembly 1
16
1
2
3
4
5
6
7
8
9
10
11
2
3
4
5
11
11
12
13
