GARDRAIL AV
ANT
BLOC DE MONT
A
GE
BEDSLIDE.COM | 888.807.0099
4/19
4
5
CARDBOARD PA
CKAGING
ASSEMBLAGE DE GUARDRAIL
SERRER AUX SPECIFICATIONS DE FABRICATION, 10 PI. LBS.
SERRER AUX SPECIFICATIONS DE FABRICATION, 10 PI. LBS.

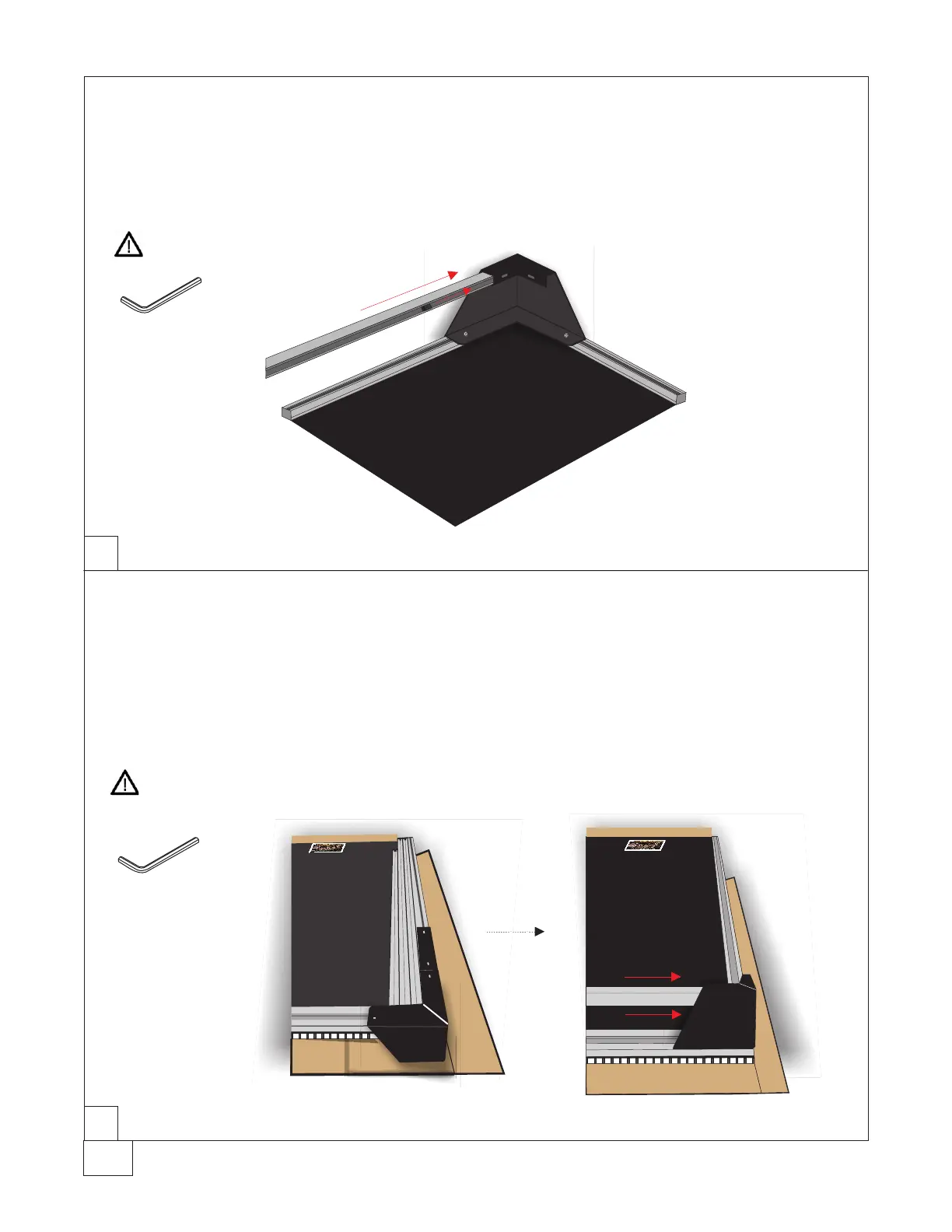

MONTAGE DE LA TÉTE DU RAIL Á LA TOUR DU COIN
Faites glisser une extrémité du RAIL avec la fente tournée vers I´avant dans la tour dángle montée.
Insérez un BLOC DE MONTAGE dans le rail de téte et glissez-le vers la tour en coin de sorte que le
trou fileté est au centre du trou de montage de la TOUR DE COIN. Fixez-les ensemble avec un boulon
á téte allen de 1/4-20 x 3/4” avec une clé allen de 5/32.
TOUR DE COIN DE MONTAGE (CÓTÉ OPPOSÉ)
*Les TOUR DE COIN sont placés á I´envers et reposent sur I´unité pour les besions de I´expédition.
Insérez un BLOC DE MONTAGE dans la TÉTE EN ALUMINIUM en aluminium, puis inversez la tour en
coin et faites-la glisser. Extrémité ouverte dans le RAIL DE TÉTE. Glissez (2) MONTEZ LES BLOCS
sous la tour d´angle pour qu´ils aligner avec les trous de montage. Fixez la TOUR DE COIN au
BEDTRAX avec (2) fourni Vis á téte creuse allen de 1/4-20 x 3/4” avec clé allen 5/32.
Clé Allen 5/32
Clé Allen 5/32
