118
PT

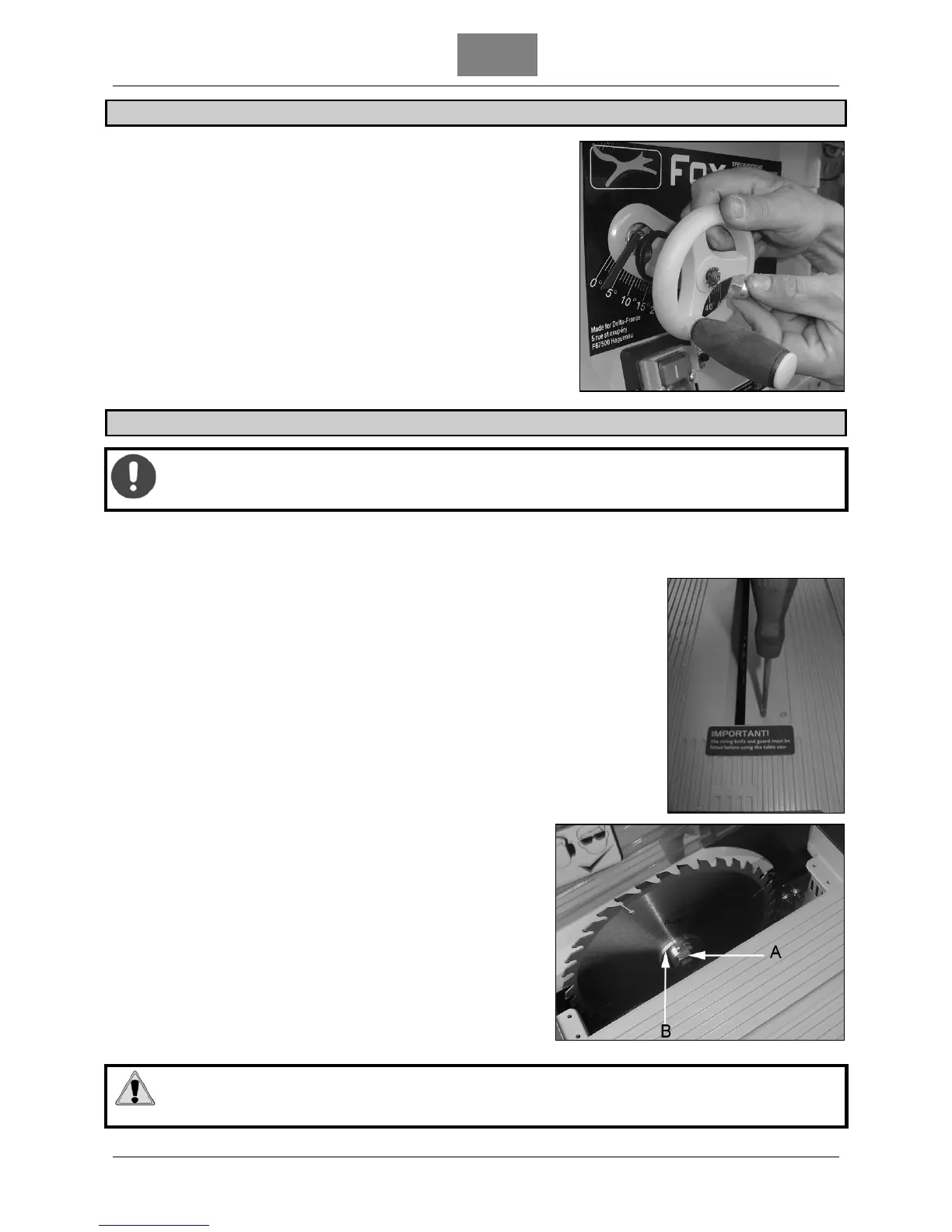

MONTAGEM DA MANIVELA DE AJUSTE DE ALTURA E ÂNGULO
1. Monte l manivela no eixo na parte frontal da máquina. Monte a
arandela de topo e a porca box. Aperte a porca de topo da
manivela.
2. Monte a manivela de ângulo. Monte a arandela e a porca.
Aperte a porca de fixação da manivela. Gire a serra até abaixo
para a pôr em posição de trabalho.
MONTAGEM DA LÂMINA_
PRECAUÇÃO: Desligue e desconete a máquina da fonte de energia tirando a ficha da
tomada antes de qualquer ajuste, reparação ou operação de manutenção, e antes de
colocar a lâmina._
1. Desaparafuse o parafuso que fixa la tampa protetora da lâmina e tire o banco de inserção
desenrroscando os 8 parafusos Philips de cabeça plana (Fig 9).
2. Depois solte a manivela de ajuste de altura da lâmina, gire-a em direção
contrária às agulhas do relógio para mover o eixo da lâmina até à sua posição
mais alta. Tire a porca de fixação da lâmina (A) e a arandela (B). Depois
monte a lâmina (os dentes devem apontar para a parte dianteira da máquina).
Fixe a lâmina com a arandela e a porca.
3. Comprove que a lâmina está fixada, que a lâmina está alinhada e à distância
correta da lâmina (veja ajuste da lâmina) logo coloque de novo o banco de
inserção.
4. Monte de novo a tampa protetora: coloque a tampa protetora na parte
superior da a lâmina de modo que o seu buraco esteja perfeitamente alinhado
com o da lâmina e fixe-a com o parafuso e la porca.
5. Faça girar a lâmina à mão para comprovar que não há obstáculos.
6. Conete a máquina e arranque-a para que trabalhe uns minutos sem o
material a cortar para comprovar que não exite nenhum problema.
PERIGO:
SUBSTITUIA SEMPRE O BANCO DE INSERÇÃO SE ESTÁ DANIFICADO OU EM MÁS
CONDIÇÕES
