22
IT

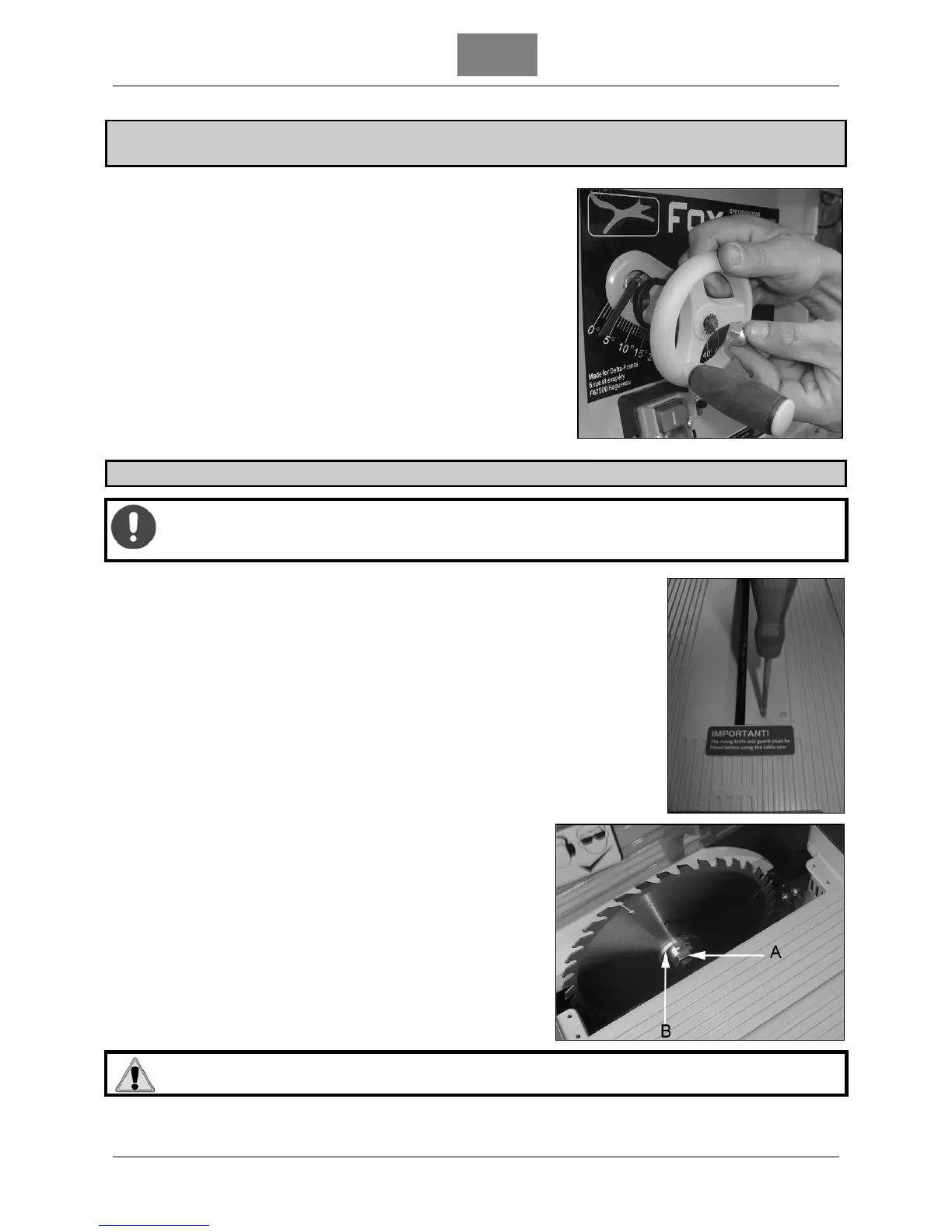

MONTAGGIO DEI VOLANTINI DI SALITA E DISCESA DELLA LAMA E DI
INCLINAZIONE DELLA LAMA
1. Montate il volantino sull’asse nella parte anteriore della
macchina. Montate la rondella di arresto e il dado cieco.
Stringete il dado di arresto della manopola.
2. Montate il volantino di inclinazione. Montate la rondella di
arresto e il dado cieco. Stringete il dado di bloccaggio della
manopola. Capovolgete il banco sega in modo che si trovi in
posizione di lavoro.
MONTAGGIO DELLA LAMA
AVVERTENZA: Spegnete l’interruttore e scollegate la sega dalla corrente, togliendo la
spina del cavo dalla presa di corrente prima di qualsiasi regolazione, riparazione,
manutenzione o sostituzione della lama.
1. Svitate la vite che fissa la protezione al coltello divisore e togliete l’inserto
della tavola svitando le 8 viti a testa piana Philips (Fig. 9).
5. Dopo aver sbloccato il volantino di salita della lama, ruotatela in senso
antiorario per spostare l’asse della lama nella posizione più alta. Togliete il
dado di fissaggio della lama (A) e la flangia esterna (B). Successivamente
montate la lama (i denti devono essere orientati verso il fronte). Fissate la
lama con la flangia e il dado.
6. Controllate che la lama sia perfettamente fissata, che il coltello divisore sia
allineato e alla giusta distanza dalla lama (vedi regolazione del coltello), poi
rimontate l’inserto della tavola.
7. Rimontate la protezione della lama: posizionate la protezione sulla parte alta
del coltello divisore in modo che il foro della protezione sia perfettamente
allineato con quello del coltello divisore e fissatela con la vite e il dado.
8. Fare girare la lama a mano per verificare che non ci siano interferenze.
9. Collegate la macchina e avviatela un istante senza utilizzarla
direttamente con il materiale da tagliare, per verificare che
non ci sia nessun problema.
PERICOLO :
SOSTITUITE SEMPRE L’INSERTO DEL PIANO SE É DANNEGGIATO O TAGLIATO
