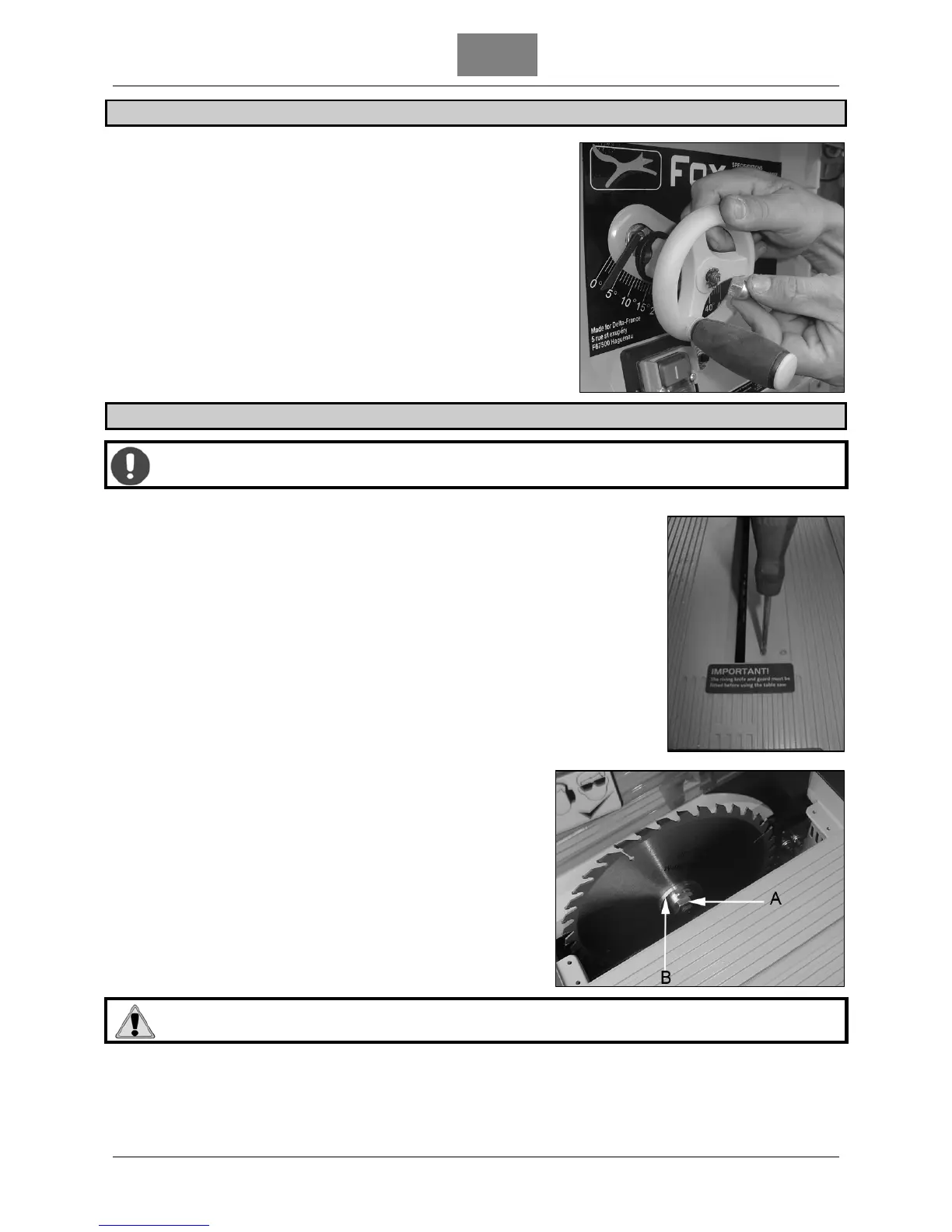

KORKEUDEN JA KULMAN SÄÄTÖPYÖRIEN ASENNUS
1. Asenna käsipyörä akseliin koneen etuosassa. Asenna
lukkoaluslevy ja lukkomutteri. Kiristä kahvan lukkomutteri.
2. Asenna kulman säätöpyörä. Asenna lukkoaluslevy ja
lukkomutteri. Kiristä kahvan lukkomutteri. Käännä pöytäsaha
ylösalaisin niin, että se on käyttöasennossa.
TERÄN ASENNUS
HUOMAUTUS: Sammuta kone ja irrota sen virransyötöstä ennen mitään säätö-, korjaus- tai
huoltotoimia ja ennen terän vaihtamista.
1. Irrota erotusterän suojakannen kiinnitysruuvi ja pöydän sisäke irrottamalla 8
tasakantaista ristipääruuvia (kuva 9).
2. Kun terän korkeudensäätöpyörä on avattu, kierrä sitä vastapäivään
teräakselin liikuttamiseksi korkeimpaan asentoon. Irrota terän lukitusmutteri
(A) ja ulkolaippa (B). Asenna terä (hampaiden on osoitettava koneen
etupuolta päin). Kiinnitä terä laipalla ja mutterilla.
3. Varmista, että terä on kiinnitetty, että erotusterä on kohdistettu ja oikealla
etäisyydellä terästä (katso erotusterän säätö, pöydän sisäkkeen
uudelleenasennus.
4. Asenna suojakansi paikalleen. sijoita suojakansi erotusterän yläpuolelle niin,
että sen reikä on kohdistettu erotusterässä olevan reiän kanssa ja kiinnitä se
ruuvilla ja mutterilla.
5. Pyöritä terää käsin varmistaaksesi että se pyörii kevyesti.
6. Liitä kone virransyöttöön ja anna sen käydä hetki ilman kuormitusta
varmistaaksesi että se toimii oikein.
7.
VAARA: VAIHDA AINA PÖYDÄN SISÄKE JOS SE ON VAURIOITUNUT TAI KULUNUT
