89
ES

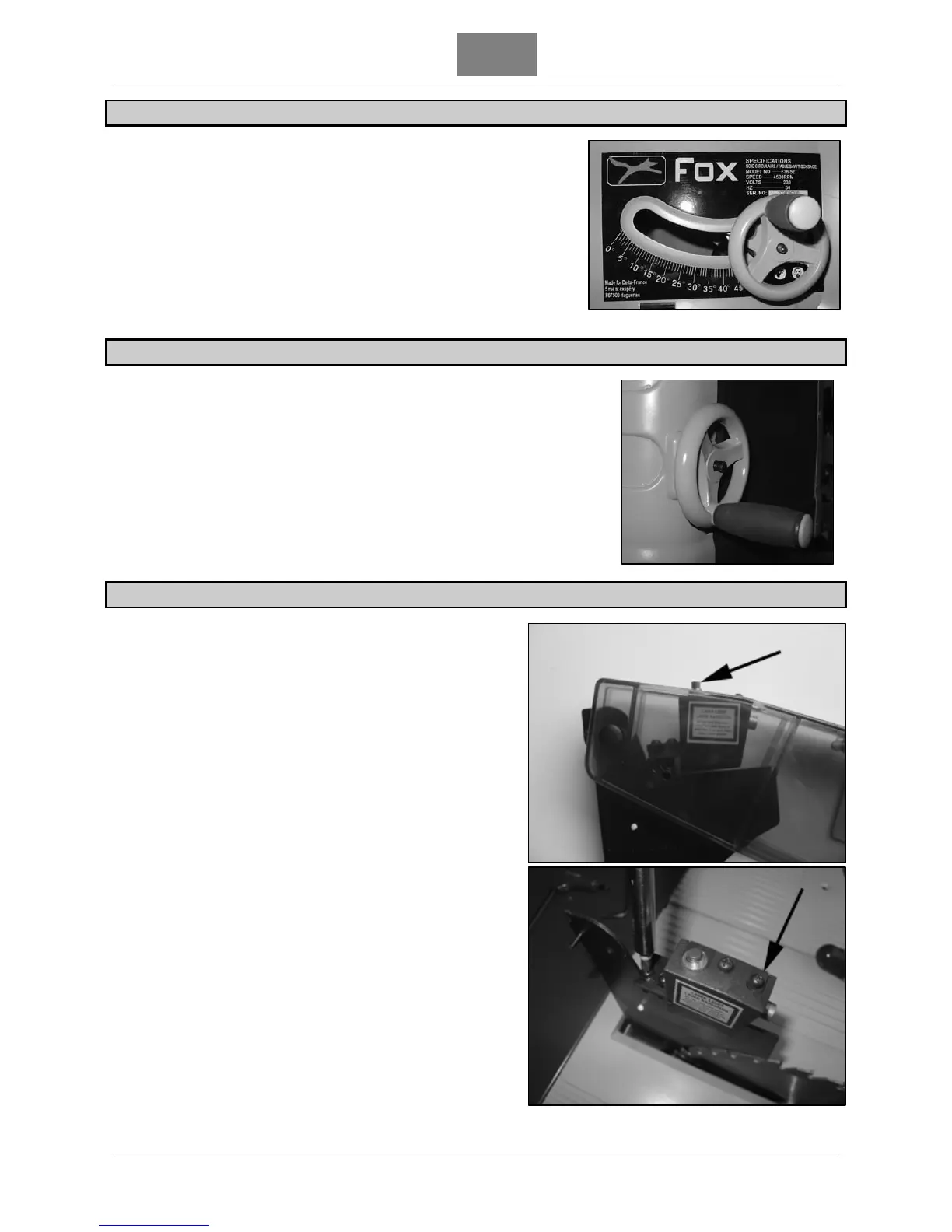

MANIVELA DE AJUSTE DE ALTURA DE LÁMINA
Puede usar esta manivela para bajar y subir la lámina. Suelte el botón
y gire la manivela en dirección a la agujas del reloj para subir la lámina
y en dirección contraria a las agujas del reloj para bajarla, y luego fije
el botón.
MANIVELA DE AJUSTE DE ÁNGULO DE LÁMINA
Puede usar este volante para ajustar el ángulo de la cuchilla (fig. 21). Gire
el ángulo de la hoja a la izquierda.
Gire a la derecha para traer de vuelta la hoja a 90 °.
Asegúrese de haber aflojado el botón de bloqueo del nivel de altura de
lámina antes de angular la lámina y asegúrese de tenerlo bloqueado
cuando se ha elegido la posición.
AJUSTE DE PUNTERO LÁSER
1. Para ajustar el puntero, en primer lugar tome un pedazo
de madera rectangular de unos 100 mm de ancho y 300
mm de largo. Marque una línea paralela a un lado de la
pieza a una distancia de unos 10 mm del lado.
2. Coloque el goniómetro a 0 ° y presione la pieza de
madera contra el goniómetro.
3. Asegúrese que la pieza de madera es paralela a la
lámina mediante el goniómetro, y mueva la pieza hasta
que los dientes de la lámina entren en contacto con la
línea que ha marcado previamente.
4. Encienda el puntero.
5. Para ajustar el rayo láser afloje los dos tornillos de
ajuste del láser. Usted puede ajustar el láser también
aflojando el tornillo indicado por la flecha en el cuadro
de láser (véase más abajo).
6. Girar y mover el puntero de un lado a otro hasta que el
rayo láser esté alineado con la línea que ha marcado en
la pieza de madera.
AVISO: Usted puede ajustar el haz del láser en la línea de
corte o en el centro de la hoja de acuerdo a sus
necesidades.
7. Apriete los tornillos de ajuste del láser
8. Compruebe el ajuste y volver a ajustar si es necesario.
