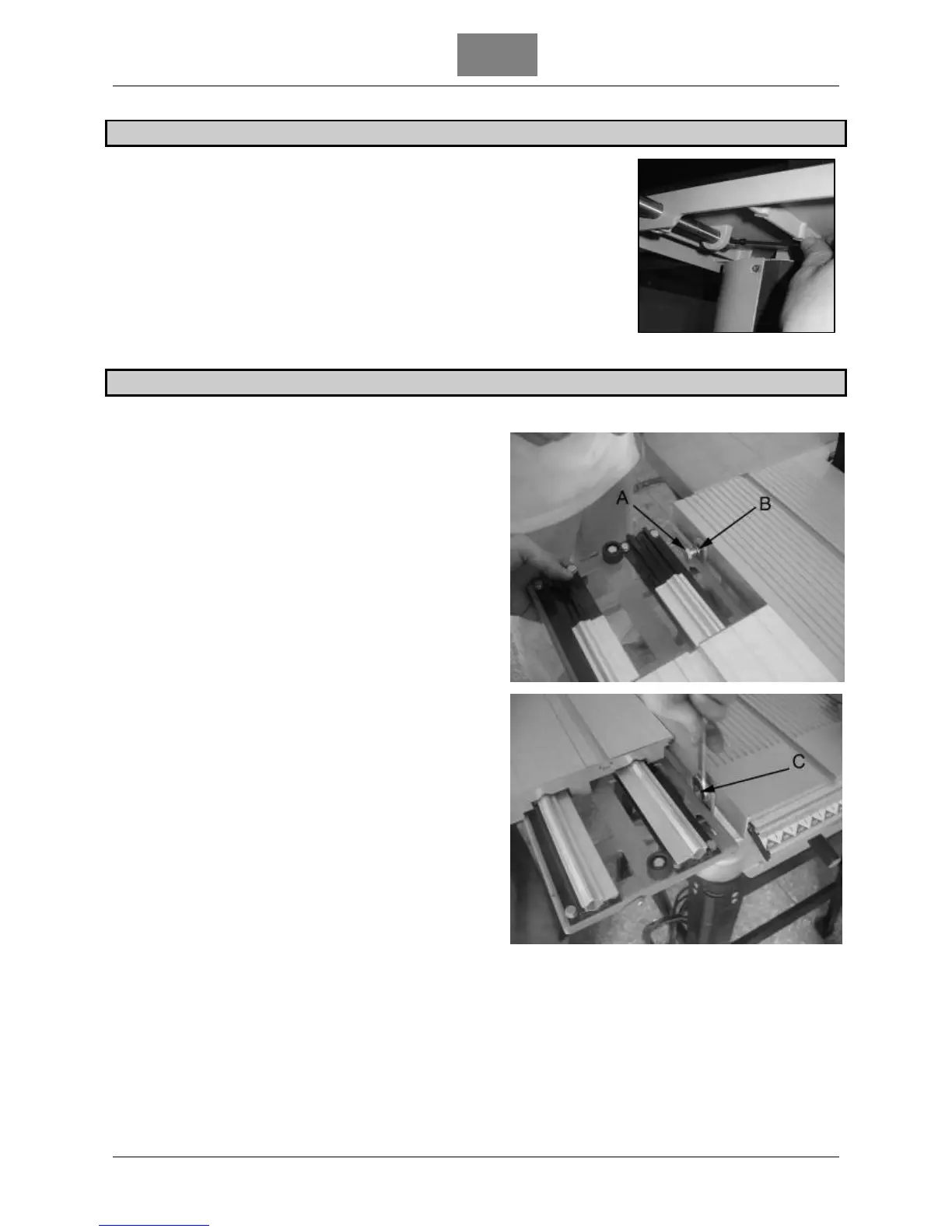

MONTAGGIO DELL’ESTENSIONE LATERALE
1. Fate scivolare le barre dell’estensione laterale (G) sul piano del banco
sega.
N.B.:
2. Per evitare che l’estensione esca dal piano, avvitate le viti a testa
esagonale sulle barre di guida con una chiave Allen.
Avvitate le due viti zigrinate per bloccare l’estensione laterale.
MONTAGGIO DEL CARRELLO
Questo banco sega è dotato di un carrello che permette di bloccare i pezzi da lavorare durante la tranciatura.
1. Questo carrello deve essere montato sulla sinistra
della macchina. Per fissarlo, utilizzare le viti a testa
esagonale (A) e le rondelle (B).
2. Utilizzate una chiave piana (C) di 14 mm per avvitare
queste due viti.
3. Prima di bloccare le viti, assicuratevi che il carrello sia
situato a 1 mm al di sopra del piano di lavoro. Questa
posizione evita che il pezzo da lavorare sfreghi contro
il piano durante lo spostamento.
4. Controllate che il carrello sia in posizione orizzontale,
poi stringete le viti.
