153
FI

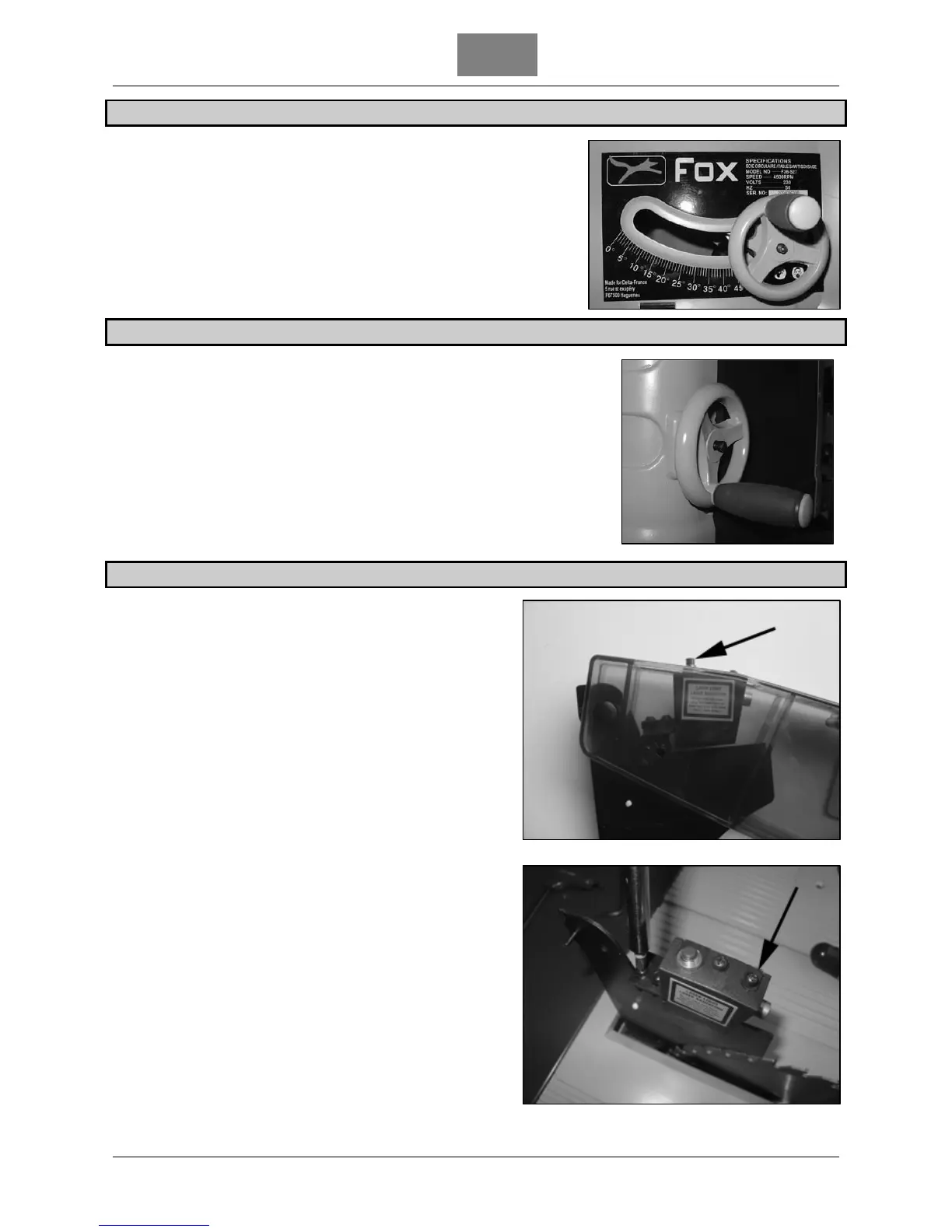

TERÄN KORKEUDENSÄÄTÖPYÖRÄ
Käytä tätä käsipyörää terän nostamiseen ja laskemiseen. Löysää
nuppia ja kierrä käsipyörää myötäpäivään terän laskemiseksi ja
vastapäivään se nostamiseksi ja lukitse nuppi.
TERÄN KULMAN SÄÄTÖPYÖRÄ
Käytä käsipyörää terän kulman säätämiseksi (Kuva 21). Käännä terää
vasemmalle kiertämällä pyörää myötäpäivään. Palauta terä 90° kulmaan
kääntämällä sitä vastapäivään. Varmista, että nuppi terän
korkeudensäätönupin tasolla on löysätty ennen terän kallistamista ja
varmista, että se on lukittu kun oikea asento on valittu.
LASEROSOITINLAITTEEN SÄÄTÖ
1. Al osoitinlaitteen säätämiseksi, ota suorakaiteen
muotoinen puukappale, jonka leveys on 100 mm ja
pituus 300 mm. 100 mm300 mm
2. Merkitse rinnakkaisviiva puukappaleen yhdelle puolelle
noin 10 mm etäisyydelle laidasta.10 mm
3. Sijoita poikittaismitta 0° asentoon ja paina
puukappaletta sitä vastaan.
4. Varmista, että puukappale on rinnakkain terän kanssa
poikittaismitan avulla ja liikuta puukappaletta kunnes
terän hampaat ovat kosketuksessa aiemmin piirretyn
viivan kanssa.
5. Kytke osoitinlaite päälle.
6. Säädä lasersädettä löysäämällä kahta ruuvia. Voit
myös säätää laseria löysäämällä laserkotelossa
nuolella osoitettua ruuvia (katso alla).
7. Käännä ja liikuta osoitinlaitetta laidasta laitaan, kunnes
lasersäde on kohdistettu puukappaleeseen piirretyn
viivan kanssa.
HUOMAUTUS:
Voit säätää lasersäteen leikkausviivalle tai terän
keskikohtaan mieltymystesi mukaan.
8. Kiristä laserin säätöruuvit.
9. Tarkasta säätö ja säädä se uudelleen tarvittaessa.
