86
ES

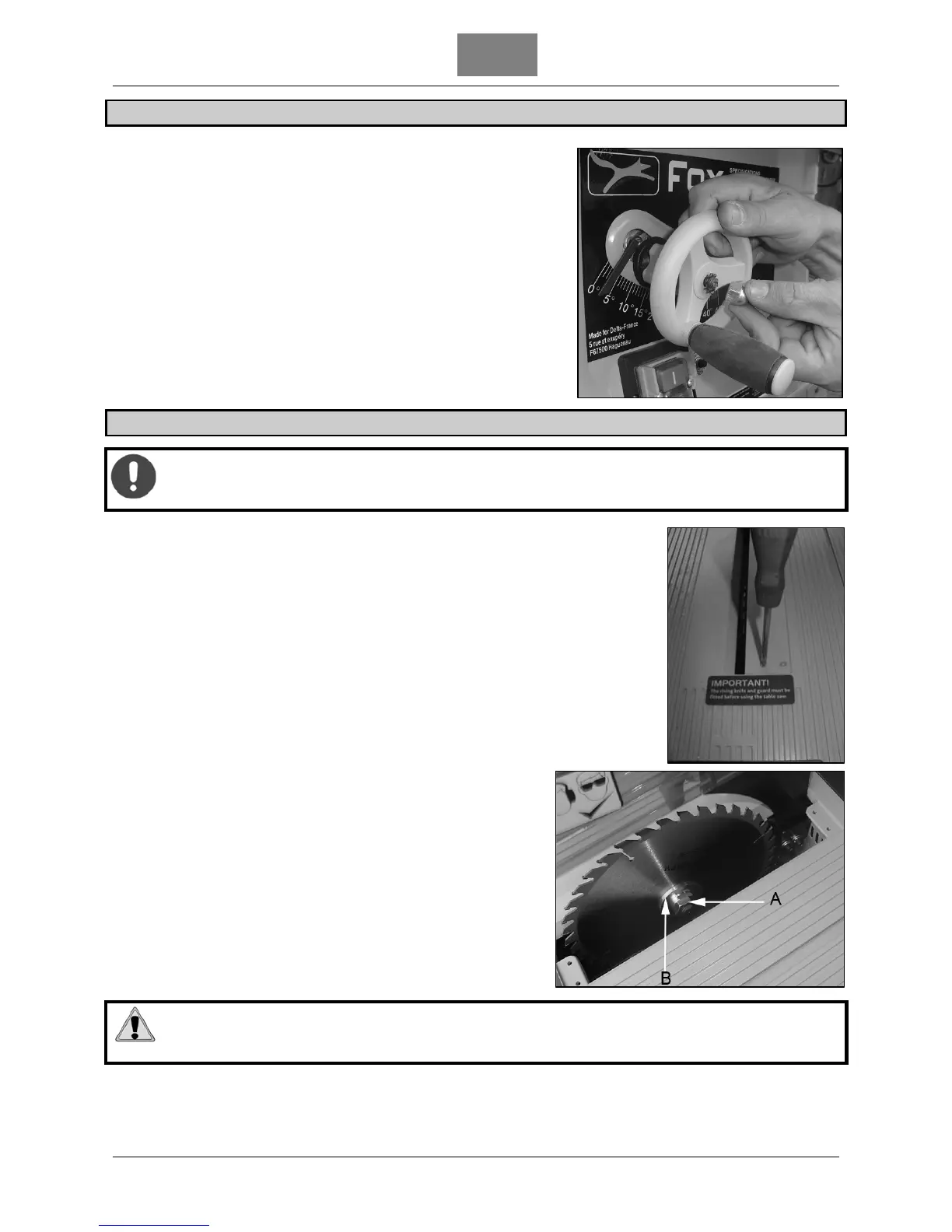

MONTAJE DEL VOLANTE
1. Monte la manivela en el eje en la parte frontal de la máquina.
Monte la arandela de tope y la tuerca box. Apriete la tuerca de
tope de la manivela
2. Monte la manivela de ángulo. Monte la arandela y la tuerca.
Apriete la tuerca de fijación de la manivela. Gire la sierra hacia
abajo para ponerla en posición de trabajo.
MONTAJE DE LA LÁMINA
ADVERTENCIA: Desenchufe y desconecte la máquina de la fuente de energía quitando
el enchufe de la toma antes de cualquier ajuste, reparación u operación de
mantenimiento, y antes de colocar la lámina.
1. Desatornille el tornillo que fija la tapa protectora de la cuchilla y quite el banco
de inserción desenroscando los 8 tornillos Philips de cabeza plana (Fig 9).
2. Después suelte la manivela de ajuste de altura de la lámina, gírela en
dirección contraria a las agujas del reloj para mover el eje de la lámina hasta
su posición más alta. Quite la tuerca de fijación de la lámina (A) y la arandela
(B). Después monte la lámina (los dientes deben apuntar hacia la parte
delantera de la máquina). Fije la lámina con la arandela y la tuerca.
3. Compruebe que la lámina está fijada, que la cuchilla está alineada y a la
distancia correcta de la lámina (vea ajuste de la cuchilla) luego coloque de
nuevo el banco de inserción.
4. Monte de Nuevo la tapa protectora: coloque la tapa protectora en la parte
superior de la cuchilla de modo que su agujero esté perfectamente alineado
con el de la cuchilla y fíjela con el tornillo y la tuerca.
5. Haga girar la lámina a mano para comprobar que no hay obstáculos.
6. Conecte la máquina y arránquela para que trabaje unos
minutos sin el material a cortar para comprobar que no hay
ningún problema.
PELIGRO:
SUSTITUYA SIEMPRE EL BANCO DE INSERCCIÓN SI ESTÁ DAÑADO O EN MALAS
CONDICIONES
