4. Kun nämä vaiheet on suoritettu, tulee kokoonpanon olla kuvan 9 osoittaman mukainen.
.

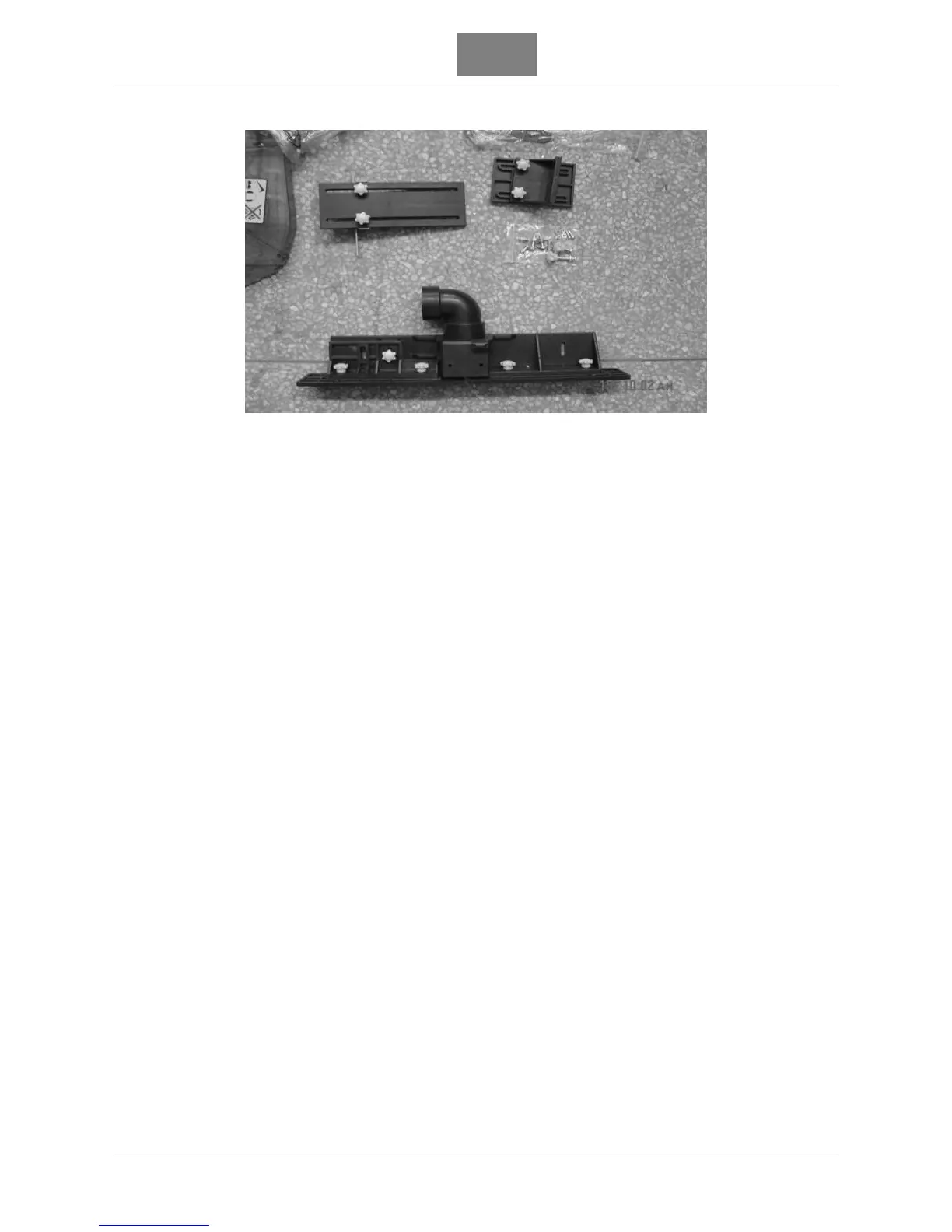

Kuva 9
5. Kiinnitä vaakakiinnike koneen työpöytään. Nuolet osoittavat kohdat, joihin metalliosa kiinnitetään ja
asenna muoviosa työpöytään kahdella M5 pultilla.
Käytä lopuksi kahta M5 10 mm kuusiokantapulttia ja kahta 10 mm mutteria kuvassa 3 esitetyn osan
kiinnittämiseksi pääosaan numerolla 1 merkittyjen reikien avulla (Kuva 1). Kokoonpanon pääosa on
valmis. Voit tarkastaa, että kaikki osat on asennettu oikein turvallisuuden varmistamiseksi koneen käytön
yhteydessä.
Jyrsin on asennettava työpöydän alle levyn avulla (katso edellinen luku “Jyrsimen käyttö”). Jyrsimen tuen
ainutlaatuisuuden vuoksi, jokainen jyrsin vaatii oman kiinnityslevyn poraamisen.
On erittäin tärkeää, että jyrsin on kiinnitetty oikein työpöytään sopivilla ruuveilla ja pulteilla.
Jos olet epävarma. ota yhteyttä jälleenmyyjään tai asiakashuoltoon.
