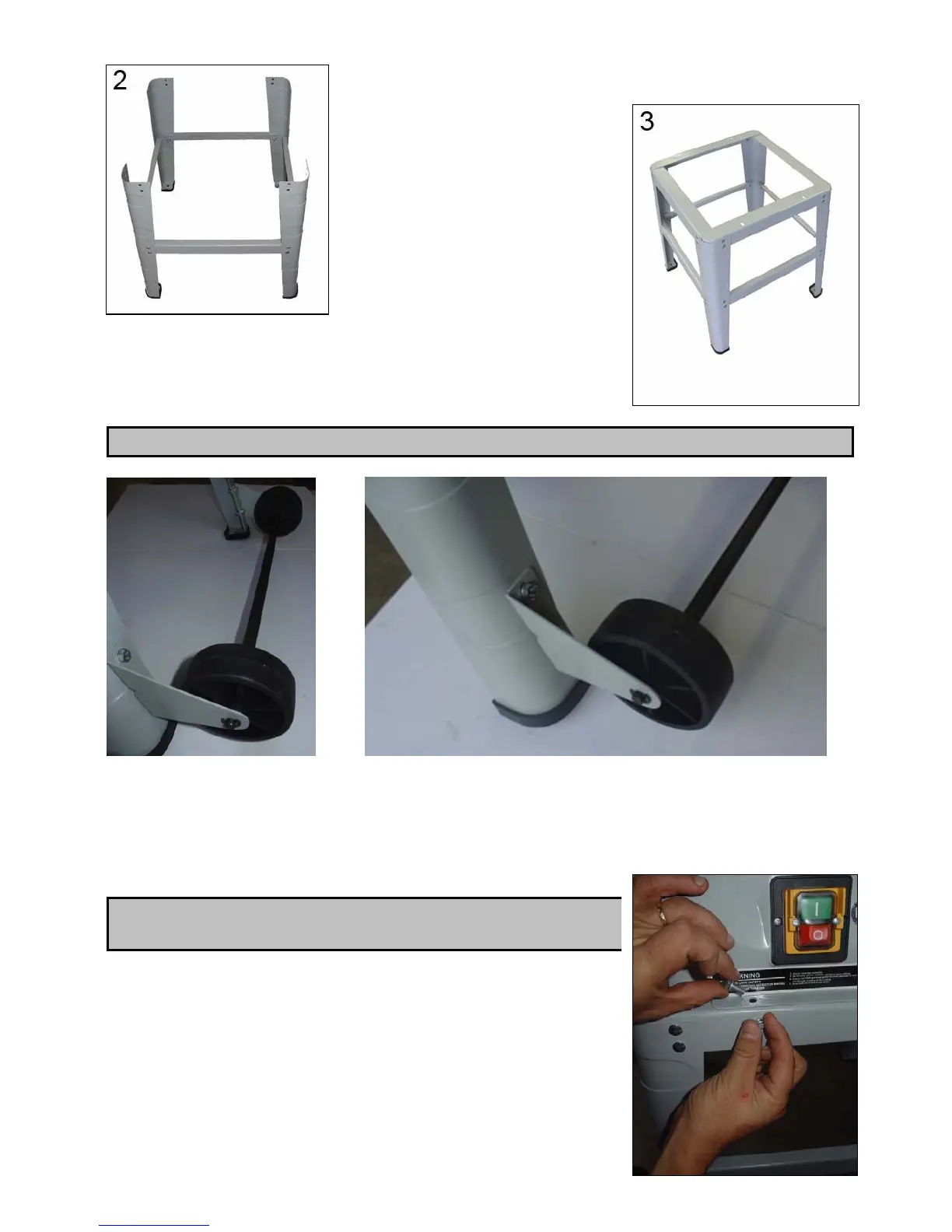

• Utilisez 4 boulons et écrous (S) afin d’attacher chaque
longue traverse supérieure marqués B (Figure J) sur
la partie haute du
piétement.
• Pour la fixation des
traverses supérieures
courtes (I), utilisez à
nouveau 4 boulons et
écrous (S) et procédez
de la même manière que
pour la manipulation
précédente.
• Serrez tous les boulons et posez le piétement sur ses
quatre pieds.
MONTAGE DES ROUES SUR LE PIETEMENT
1. Fixez les supports de fixation des roues (O) sur les montants du piétement (H) en
utilisant les vis M6 x 16 mm avec les rondelles et écrous.
2. Attachez les roues à l’axe (M) puis montez l’axe entre les supports de fixation des roues
(O).
3. Ajoutez un circlip (U) à chaque extrémité de l’axe afin de maintenir les roues à leur
emplacement.
MONTAGE DE LA TABLE DE LA SCIE SUR LE
PIETEMENT
1. Assurez-vous que la lame soit complètement rentrée dans
la table.
2. Placez la table de la scie sur le piétement.
3. Alignez les trous du piétement avec les trous
correspondants situés sur la base de la scie circulaire.
4. Fixez la scie circulaire au piétement en utilisant 4 vis M6 x
16 mm avec les rondelles plates et les écrous (T).
5. Serrez complètement toutes les vis.
14
