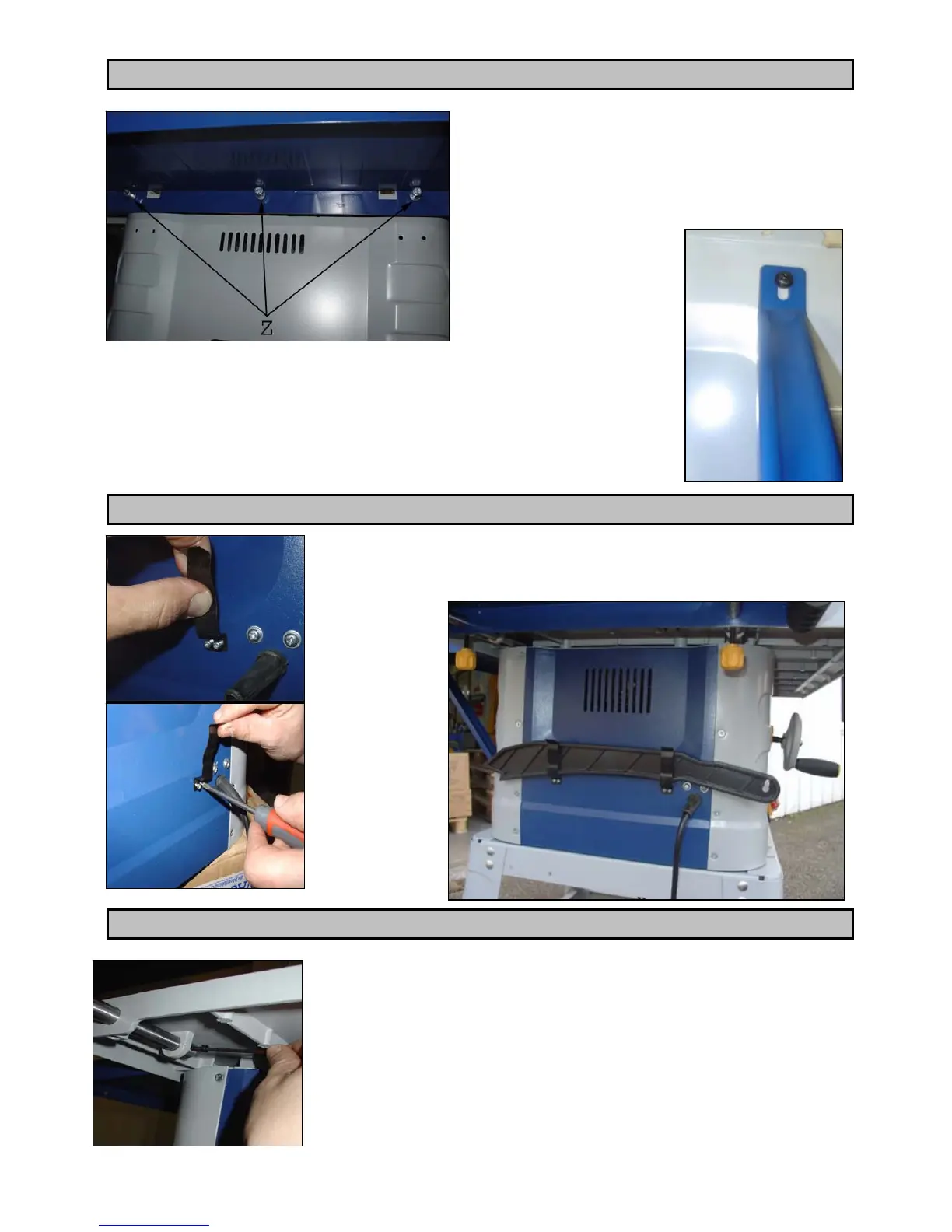

MONTAGE DE L’EXTENSION ARRIERE DE LA TABLE
1. Utilisez les 3 vis M5 x 16 mm chacune avec
une rondelle et une rondelle frein (Z) pour
fixer l’extension (F) à la table de la scie
circulaire.
2. Utilisez les 2 vis M5 x 20 mm avec rondelles pour fixer les pièces
d’appui (L) sur le bâti de la scie.
3. Utilisez les 2 vis M5 x 20 mm avec rondelles et écrous pour fixer
les pièces d’appui sur l’extension arrière (F).
MONTAGE DES SUPPORTS DU POUSSOIR
Pour monter les supports du poussoir, suivez les photos ci-
dessous.
1
3
2
MONTAGE DE L’EXTENSION LATERALE
1. Glissez les barres de l’extension latérale (G) dans la table de la
scie.
Note :
2. Pour empêcher l’extension de ressortir de la table, vissez les vis
à tête hexagonale sur les barres de guidage avec la clé Allen.
Vissez les 2 vis moletées pour bloquer l’extension latérale.
