31
IT

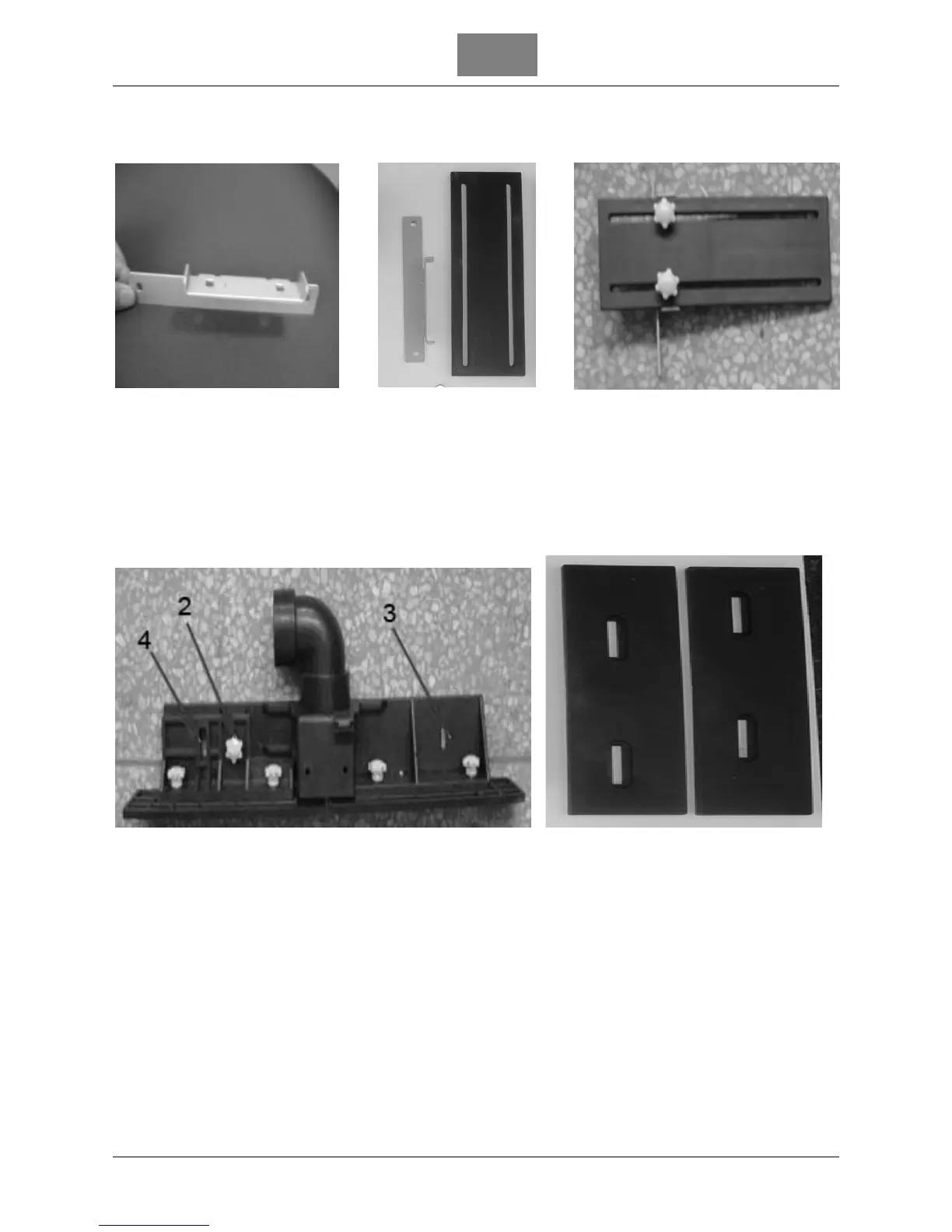

2. In seguito, posizionate la morsa orizzontale o pezzo lungo in plastica nel buco del pezzo in metallo (Fig.
4); a questo scopo, avrete bisogno di 2 bulloni a testa tonda e gambo quadrato da 30 mm e 2 pomelli
zigrinati. Dopo questa fase otterrete il montaggio indicato nella Fig. 6.
Figura 4 Figura 5 Figura 6
3. Posizionate le due guide d’appoggio da 27 cm di lunghezza sulla guida principale tramite 4 bulloni a testa
tonda e gambo quadrato da mm e 4 pomelli zigrinati (Fig. 8).
Il particolare 2 permette l’avanzamento della guida di appoggio in uscita e necessita l’utilizzo di un bullone
a testa tonda e gambo quadrato da 20 mm e di un pomello zigrinato al fine di poter montare la parte
quadrata e la parte principale insieme. Il fissaggio del gruppo della guida è realizzabile utilizzando un
bullone a testa tonda e gambo quadrato da 40 mm e un pomello zigrinato per il particolare 4; poi un
bullone a testa tonda e gambo quadrato da 20 mm e un pomello zigrinato per il particolare 3 (Fig. 7).
Figura 7 Figura 8
