INSTALLATION DE LA TIGE DE SELLE
AVERTISSEMENT
Consultez impérativement le manuel du propriétaire de votre vélo.
Les produits FOX doivent être installés par un mécanicien vélo
qualifié, conformément aux instructions d’installation de FOX. Des
produits FOX installés de manière inappropriée peuvent connaître des
défaillances, provoquer une perte de contrôle du cycliste et entraîner
des BLESSURES GRAVES VOIRE MORTELLES.
1. Insérez la tige de selle dans le tube de selle dans le bon sens
(utilisez de la pâte de montage pour les cadres en carbone si
nécessaire). Installez la tige de selle dans le cadre au-delà du repère
d’insertion minimale indiqué sur votre tige de selle.
AVERTISSEMENT
Les tiges de selle Transfer Neo ont un sens de montage spécifique: la
plus basse des deux fixations du chariot de selle sur la tige supérieure
doit être tournée vers l’avant.
2. En utilisant le levier de la commande à distance, vérifiez que la tige
de selle puisse monter et descendre sur toutes les positions sans
problème.
3. Réglez la tige de selle à la hauteur souhaitée et serrez la vis de
fixation du collier de la tige de selle à un couple maximal de 5N•m
(44in-lb), comme indiqué sur le Schéma H. Vérifiez que le «repère
d’insertion minimale» sur la tige de selle est inséré au-delà de la
vis de fixation du collier de la tige de selle, comme indiqué sur le
Schéma G. Vérifiez de nouveau que la tige de selle peut monter et
descendre sur toutes les positions sans problème.
AVERTISSEMENT
Le couple de serrage maximal pour la vis de fixation du collier de la
tige de selle Transfer Neo s’élève à 5N•m (44in-lb). Le couple de
serrage nécessaire dépend du poids du cycliste, du cadre du vélo
et du type/de la marque du collier de la tige de selle sur le tube de
selle. Le couple de serrage adéquat permettra de soutenir le poids
du cycliste, sans interférer avec le fonctionnement de la tige de selle.
Si le couple de serrage est trop élevé, la tige de selle pourrait ne pas
revenir parfaitement en place à partir de certaines positions ou ne pas
monter ou descendre correctement. Si le couple de serrage est trop
faible, la tige de selle pourrait ne pas supporter le poids du cycliste et
bouger dans le tube de selle. Le fait de ne pas appliquer un couple de
serrage correct sur le collier de votre tige de selle sur le tube de selle
peut entraîner une perte de contrôle du vélo ainsi que des BLESSURES
GRAVES VOIRE MORTELLES.

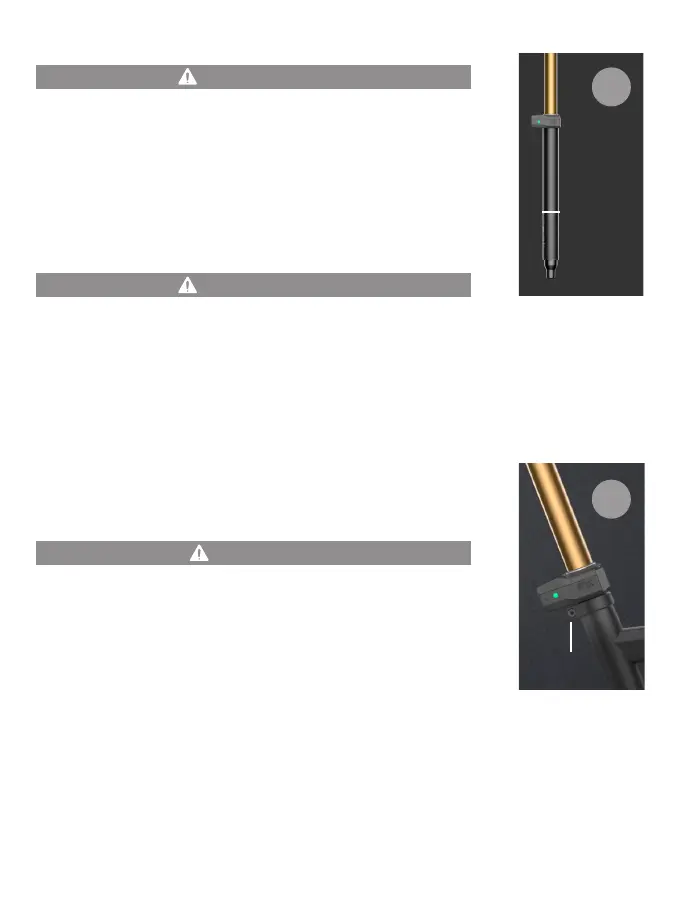

G
H
Repère
d’insertion
minimale
5N•m (44in-lb)
