AVERTISSEMENT
Quelle que soit la configuration du cadre du vélo, pour que les conditions idéales de rigidité de
l’ensemble soient réunies, il faut que la tige de selle Transfer Neo soit insérée au moins 1) jusqu’à la
marque d’insertion minimale inscrite sur la tige de selle ET 2) jusqu’au point d’insertion minimale
recommandé par le fabricant du cadre de votre vélo. Le fait de ne pas respecter ces deux consignes
peut endommager le cadre et la tige de selle et entraîner des BLESSURES GRAVES VOIRE MORTELLES.
INSTALLATION DE LA SELLE

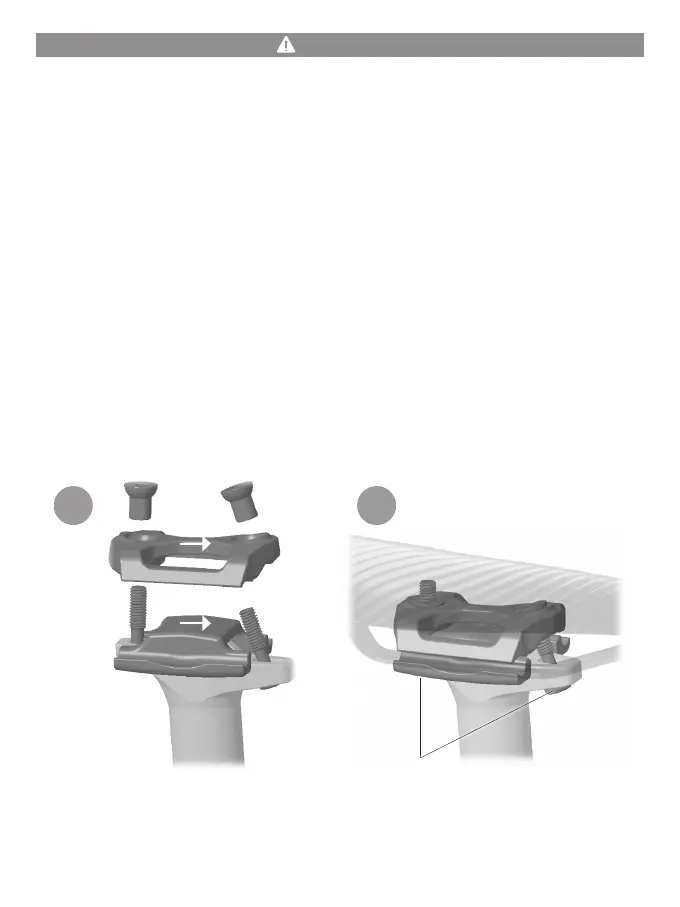

1. Positionnez le chariot de selle inférieur sur la tige de selle en orientant la flèche indiquée sur le
dessus vers l’avant du vélo (voir la flèche inférieure sur le Schéma I).
2. Insérez les deux écrous dans leur emplacement sur le chariot supérieur (voir le Schéma I).
3. Installez la selle sur le dessus du chariot inférieur.
4. Tout en maintenant les écrous en place avec vos doigts, positionnez le chariot de selle supérieur
par-dessus les rails de la selle en orientant la flèche indiquée sur le dessus vers l’avant du vélo
(voir la flèche supérieure sur le Schéma I).
5. Tout en maintenant toujours les écrous en place avec vos doigts, commencez à installer les
deux vis du chariot de selle. Insérez les vis du chariot de selle par le dessous de la tige de selle
supérieure à travers les emplacements sur le chariot supérieur et à travers les écrous (voir le
Schéma J).
6. Réglez l’inclinaison de la selle sur le plan horizontal ainsi que sa position vers l’avant ou l’arrière.
Puis, à l’aide d’une clé hexagonale de 4mm, serrez les vis du chariot de selle au couple de 5N•m
(44in-lb). (Voir le Schéma J).
I J
5N•m (44in-lb)
