AUSRICHTUNG DER SATTELSTÜTZE BESTIMMEN
Die TransferNeo ist hinsichtlich der Position des Akkus der Steuerung relativ zur Vorderseite der
Sattelstütze in zwei Ausrichtungen erhältlich. Die Sattelstütze muss für die Montage des Sattels und
die Funktion der Sattelstütze korrekt ausgerichtet werden. Die Sattelstütze muss so angebracht
werden, dass sie mit ihrer Vorderseite (nachfolgend markiert) zur Vorderseite des Fahrrads weist. Die
Position der Steuerung variiert.
ACHTUNG
Die TransferNeo-Sattelstützen sind richtungsgebunden. Bei korrekter Ausrichtung weist der tiefer
liegende der beiden Befestigungspunkte für die Sattelklemmung der oberen Sattelstütze nach vorn.
Wird die Sattelstütze nicht mit der Vorderseite in der richtigen Ausrichtung montiert, kann das zu
Unfällen mit SCHWEREN oder TÖDLICHEN VERLETZUNGEN führen.

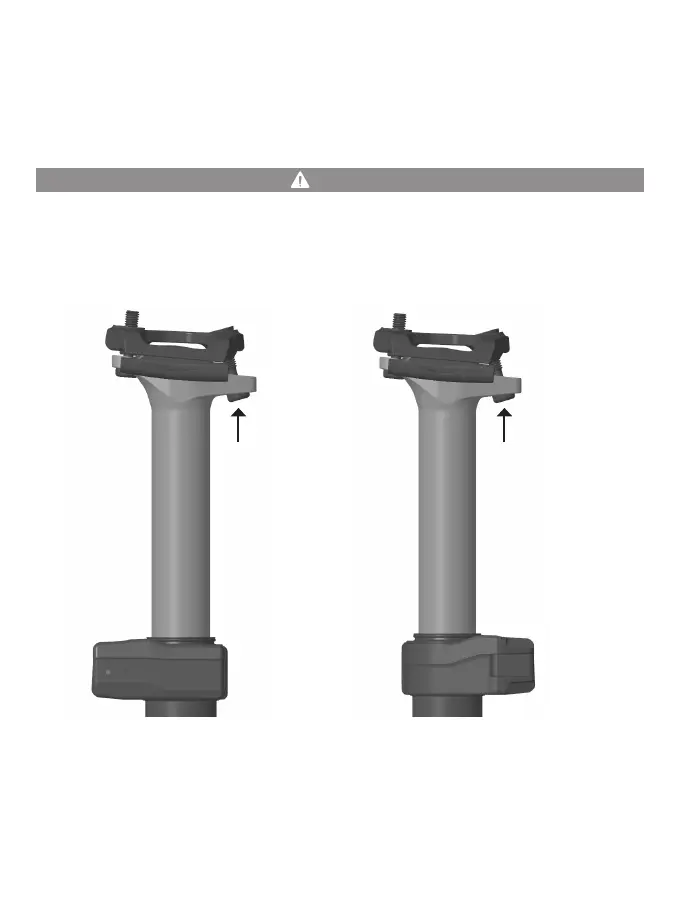

Akku der Steuerung auf der Rückseite
VORDERSEITE VORDERSEITE
Akku der Steuerung auf der Vorderseite
