Fox FACTORY Series - Page 61

61
VORDERSEITE
FERNBEDIENUNGSHEBEL MONTIEREN
Der Hebel wird mit einer installierten CR2032 Knopfzellenbatterie betrieben, die über den
geschlitzten Deckel auf der Unterseite des Hebels zugänglich ist. Die Betriebszeit beträgt ca.
8Monate. Der Hebel verfügt über eine Kopplungstaste für die Ersteinrichtung der Verbindung zur
Steuerung und eine mehrfarbige LED zur Statusanzeige. Die Schelle ist so gestaltet, dass sie nur auf
eine Art am Hebel montiert werden kann. Matchmaker- und I-Spec-Schellen müssen mit dem vom
Hersteller empfohlenen Anzugsmoment angezogen werden.
ACHTUNG
Beachten Sie die Ihrem Fahrrad beiliegende Anleitung des Herstellers. Produkte von FOX müssen
von einem qualifizierten Fahrradmechaniker gemäß den FOX-Einbauanleitungen eingebaut werden.
Unsachgemäß eingebaute Teile und Komponenten können versagen, sodass der Fahrer die Kontrolle
über das Fahrrad verliert, was zu SCHWEREN ODER TÖDLICHEN VERLETZUNGEN führen kann.

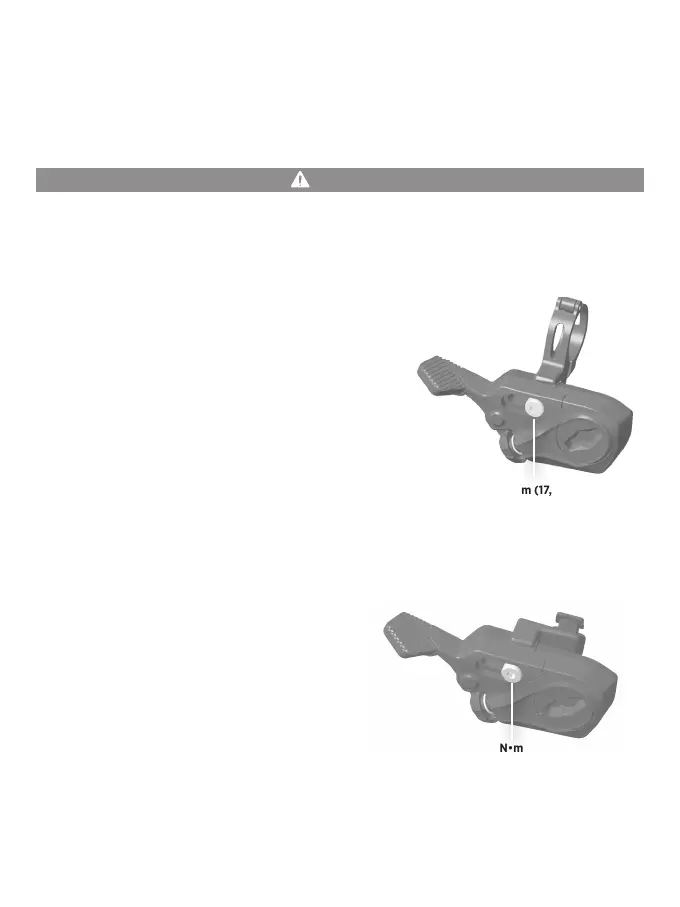

MONTAGE DES 1-FACH-FERNBEDIENUNGSHEBELS (22,2-MM-KLEMMSCHELLE)
1. Montieren Sie die Klemmschelle für den
Fernbedienungshebel an der gewünschten Position am
Lenker. Testen Sie den vollen Bewegungsbereich jedes
Fernbedienungshebels, Bremshebels und Schalthebels,
um sicherzustellen, dass zwischen den Hebeln
ausreichend Abstand vorhanden ist.
2. Führen Sie die beiliegende 35mm lange
Befestigungsschraube durch den Hebel und dann durch
beide Seiten der Schelle. (Hinweis: Die 22mm lange
Schraube ist für die Matchmaker- und I-Spec-Adapter
vorgesehen.) Ziehen Sie dann die Schraube mit einem
3-mm-Inbusschlüssel im Uhrzeigersinn mit 2,0N•m
(17,7in-lb) fest. Für Carbon-Lenker ist möglicherweise
ein geringeres Anzugsmoment erforderlich. Lesen Sie für
Carbon-Lenker in der Bedienungsanleitung des Lenkerherstellers nach.
MONTAGE DES 1-FACH-FERNBEDIENUNGSHEBELS
(KOMPATIBEL MIT MATCHMAKER-ADAPTER)
1. Montieren und positionieren Sie den Bremshebel
gemäß der Bedienungsanleitung des
Bremsherstellers.
2. Montieren Sie den Fernbedienungshebel an der
Bremshebel-Klemmschelle. Verwenden Sie dazu
den beiliegenden Adapter und die 22mm lange
Befestigungsschraube. (Hinweis: Die 35mm lange
Schraube ist für die Befestigung der 22,2-mm-
Klemmschelle vorgesehen.) Achten Sie bei
diesem Schritt darauf, die mitgelieferte Mutter in
der Spannschelle des Bremshebels zu montieren.
Ziehen Sie die Schraube mit 2,0N•m (17,7in-lb)
fest. Testen Sie den vollen Bewegungsbereich
jedes Fernbedienungshebels, Bremshebels und
Schalthebels, um sicherzustellen, dass zwischen
den Hebeln ausreichend Abstand vorhanden ist.
2,0N•m (17,7in-lb)
2,0N•m (17,7in-lb)
