Fox FACTORY Series - Page 80

80
INSTALACIÓN DE LA TIJA DE SILLÍN
ADVERTENCIA
Asegúrese de consultar el manual del propietario de su bicicleta.
Los productos FOX deben ser instalados por un técnico de bicicletas
cualificado, siguiendo las especificaciones de instalación de FOX. Una
instalación incorrecta de los productos FOX podría dar lugar a un
fallo que ocasionase la pérdida de control de la bicicleta y provocar
LESIONES GRAVES O LA MUERTE.
1. Introduzca la tija de sillín en el tubo del sillín con la orientación
adecuada (en cuadros de fibra de carbono, puede que necesite
pasta de fricción). Instale la tija de sillín en el cuadro más allá de la
línea de inserción mínima marcada en la tija.
ADVERTENCIA
Las tijas de sillín Transfer Neo son direccionales; con la orientación
correcta, la parte inferior de las dos ubicaciones superiores de la
abrazadera del sillín deben quedar mirando hacia delante.
2. Utilice la palanca del control remoto para comprobar que la tija se
desplaza correctamente a todas las posiciones.
3. Ajuste la tija de sillín a la altura deseada y apriete el perno de
unión del collarín del sillín a un máximo de 5N•m (44in-lb), como

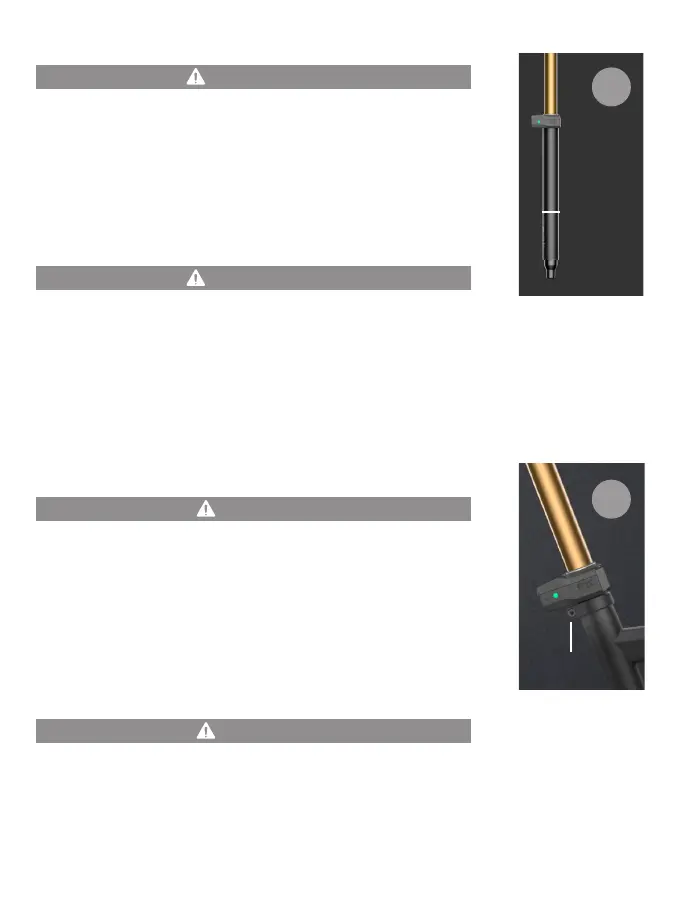

se muestra en la figura H. Asegúrese de que la «línea de inserción
mínima» de la tija se inserta más allá del perno, como se muestra en
la figura G. Compruebe de nuevo que la tija se mueve correctamente
a todas las posiciones.
ADVERTENCIA
El par de apriete máximo del perno de fijación del collarín de la tija de sillín
Transfer Neo es de 5N•m (44in-lb). El par real necesario dependerá del
peso del ciclista, del cuadro de la bicicleta y del tipo/marca del collarín/tija
de sillín. Un par de apriete correcto sujetará al ciclista y no interferirá con
el funcionamiento de la tija de sillín. Si el par es demasiado alto, es posible
que la tija no regrese por completo de todas las posiciones o que no se
mueva correctamente hacia arriba y hacia abajo. Si el par es demasiado
bajo, es posible que la tija de sillín no soporte el peso del ciclista o que
no permanezca fija en el tubo del sillín. Si no se utiliza el par de apriete
adecuado para la combinación de collarín/tija de sillín, se puede perder el
control y sufrir LESIONES GRAVES O INCLUSO MORTALES.
ADVERTENCIA
Independientemente de la configuración de los tubos que componen el
cuadro de la bicicleta, el mejor apoyo estructural se consigue con la tija
de sillín Transfer Neo insertada al menos hasta 1) la marca de inserción
mínima indicada en la tija, Y 2) el punto mínimo de inserción especificado
por el fabricante del cuadro. No respetar ambas marcas puede dañar la
tija o el cuadro y ocasionar LESIONES GRAVES O INCLUSO MORTALES.
G
H
Línea de
inserción
mínima
5N•m (44in-lb)
