Línea de
inserción
mínima
INSTALACIÓN DEL SILLÍN

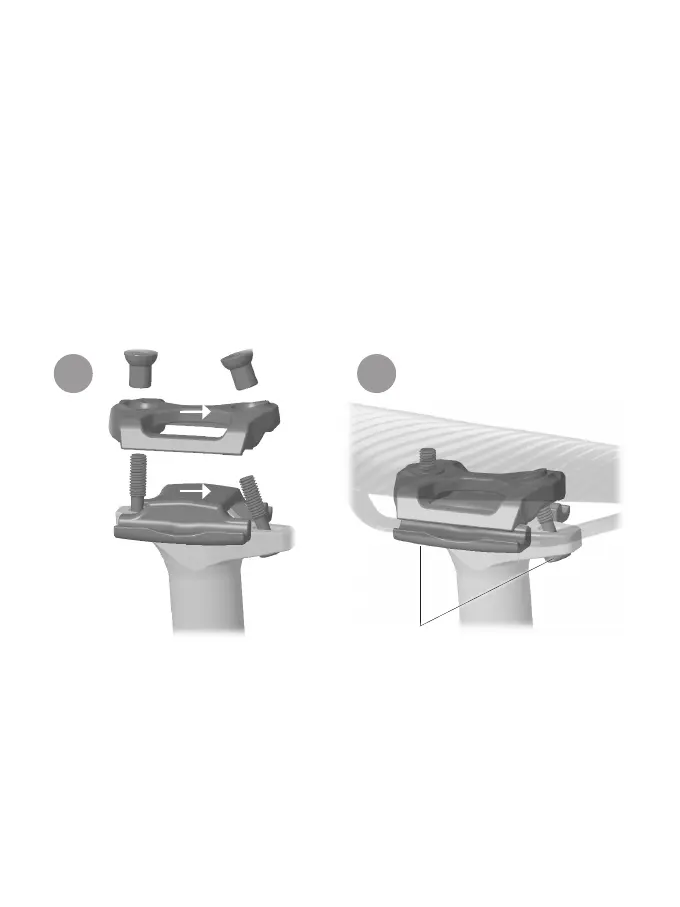

1. Coloque la abrazadera inferior del sillín en la tija, con la flecha superior orientada hacia la parte
delantera de la bicicleta (consulte la flecha inferior en la figura I).
2. Introduzca las dos tuercas en las ranuras de la abrazadera superior (consulte la figura I).
3. Instale el sillín sobre la abrazadera inferior.
4. Mientras sujeta las tuercas con los dedos, coloque la abrazadera superior encima de los raíles del
sillín, con la flecha superior mirando hacia la parte delantera de la bicicleta (consulte la flecha
superior en la figura I).
5. Mientras sigue sujetando las tuercas en su sitio con los dedos, comience a instalar los dos
pernos de la abrazadera del sillín. Instale los pernos de la abrazadera en la parte inferior del
tubo superior; pase los pernos por las ranuras de la abrazadera superior y a través de las tuercas
(consulte la figura J).
6. Ajuste el nivel y la posición longitudinal del sillín. A continuación, utilice una llave Allen de 4mm
para apretar los pernos de la abrazadera del sillín a 5N•m (44in-lb). (Consulte la figuraJ).
I J
5N•m (44in-lb)
