AVISO
Qualquer que seja a configuração dos tubos do quadro da bicicleta, consegue-se o melhor apoio
estrutural quando o espigão do assento Transfer Neo é inserido pelo menos até 1) à marca de
inserção mínima no espigão do assento, E AINDA 2) ao ponto de inserção mínima especificado pelo
fabricante do quadro da sua bicicleta. Se negligenciar estas duas recomendações, arrisca-se a causar
danos ao quadro e ao espigão do assento, resultando em FERIMENTOS GRAVES OU MORTE.
INSTALAÇÃO DO SELIM
1. Coloque a braçadeira de aperto inferior do selim no espigão do assento, com a seta que está em
cima virada para a frente da bicicleta (veja a seta inferior na Figura I).
2. Insira as duas porcas dentro dos entalhes da braçadeira superior (ver a Figura I).
3. Instale o selim em cima da braçadeira inferior.
4. Enquanto mantém as porcas no seu lugar com os seus dedos, coloque a braçadeira superior
do selim em cima dos carris do selim, com a seta que está em cima apontada para a frente da
bicicleta (ver a seta superior na Figura I).
5. Enquanto continua a segurar as porcas no seu lugar com os seus dedos, comece a instalar os
dois pernos da braçadeira do selim. Instale os pernos da braçadeira do selim na parte de baixo do
espigão superior, através dos entalhes da braçadeira superior, e através das porcas (ver Figura J).
6. Ajuste o nível e a posição mais para a frente ou mais para trás do selim. Então, use uma chave
sextavada de 4 mm para apertar os pernos da braçadeira do selim a 5 N•m (44 pol.-libras).
(Ver Figura J).

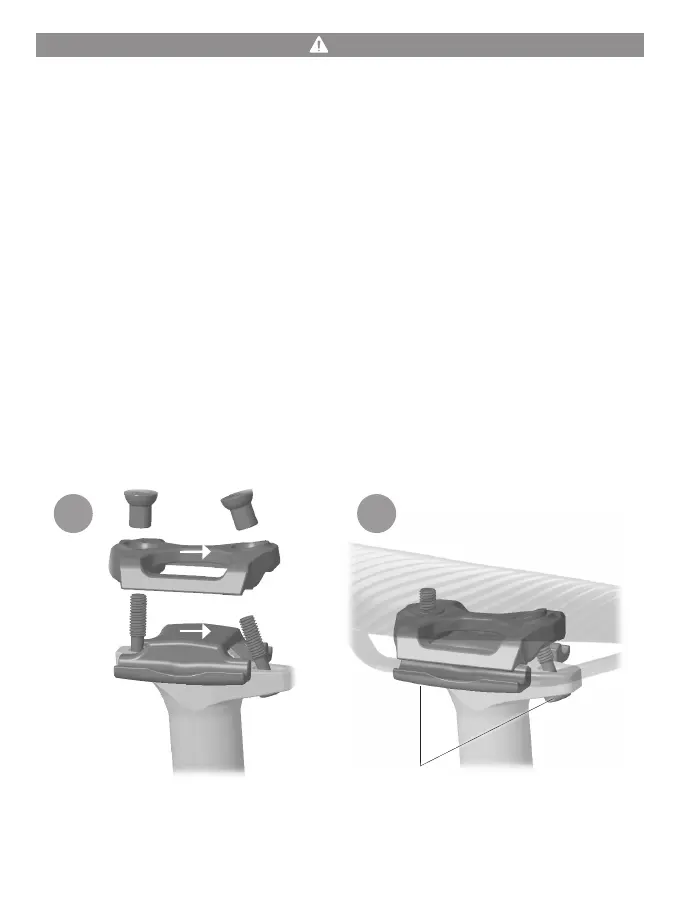

I J
5 N•m (44 pol.-libras)
