Franklin Electric Inline 400 - Especificaciones

4
Sistema de presurización Inline

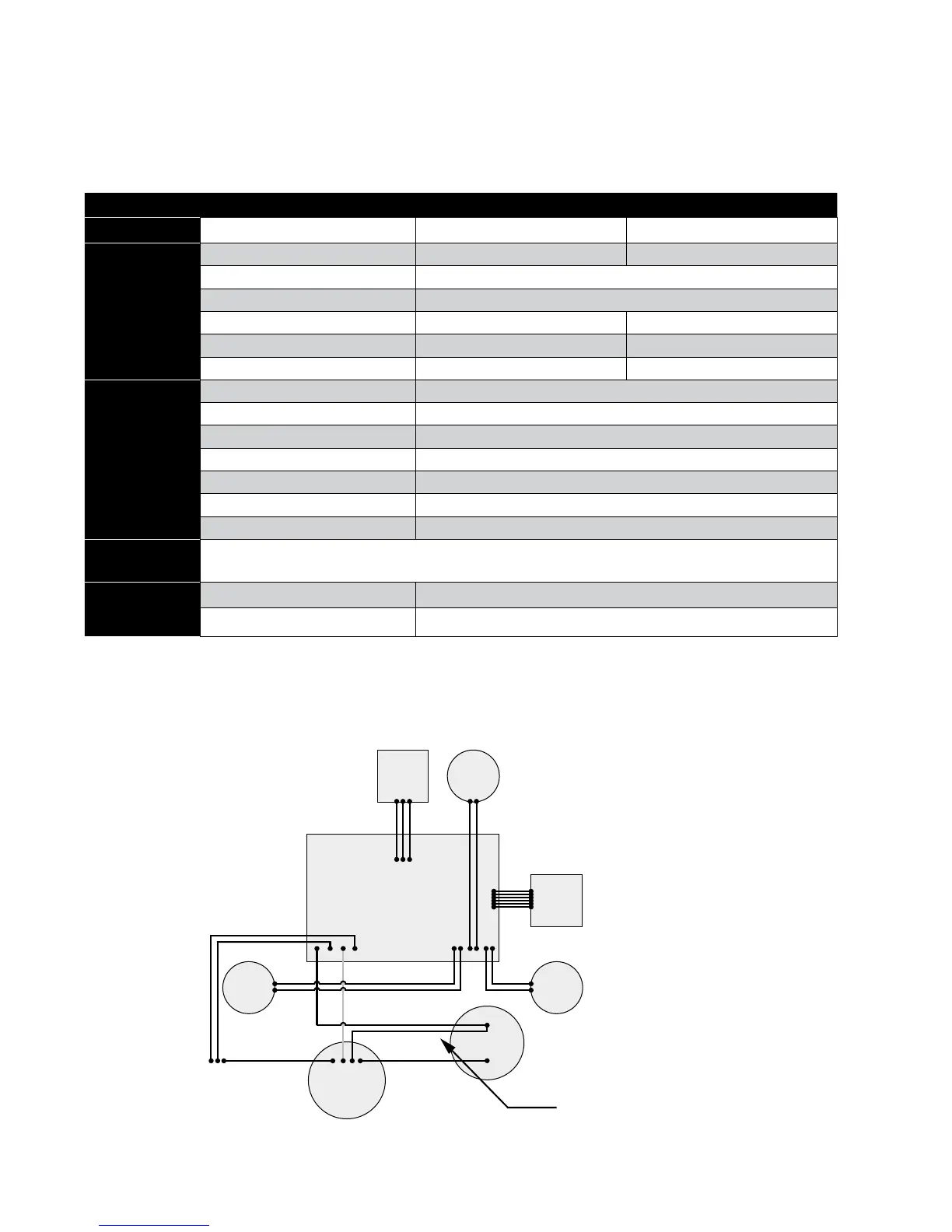

Especicaciones
Diagrama de cableado interno
Inline 400 Inline 400
No. de modelo
92061501 92061502
Entrada de
alimentación
eléctrica
Voltaje 115 V 230 V
Fase Monofásico
Frecuencia 60 Hz
Corriente (máxima) 6.6 Amperes (RMS) 3.3 Amperes (RMS)
Potencia (máxima) 710 W 710 W
Calibre(s) del cable Cable de alimentación calibre 18 Cable de alimentación calibre 18
Condiciones
de operación
Flujo máximo (GPM) 20
Presurización máxima (PSI) 55
Presión máxima del sistema (PSI) 95
Nivel de presión sonora (dB-A) <55
Conexiones de tubería 1" NPT
Elevación de succión máxima (pies) 5
Tapón de drenado 1/4" NPT
Tipo de
gabinete
Solo para uso en interiores / Gabinete CSA 2
Tamaño de
la unidad
Dimensiones externas 29.6" x 8.5" x 8.9"
Peso neto (lb) 35
PCB de
HALL
MOTOR
CONJUNTO DE LA PCB PRINCIPAL
CONDENSADOR
EL CABLE NEGRO DE LA PCB PRINCIPAL Y
EL CABLE NEGRO DEL MOTOR DEBEN ESTAR
CONECTADOS AL MISMO TERMINAL DEL
CONDENSADOR.
SENSOR
DE
TEMP.
ALIMENTACIÓN
DE ENTRADA
Negro
Verde Rojo
Amarillo
Rojo (230 V)
Blanco (115 V)
PCB
de UI
INTERRUPTOR
DE PRESIÓN
DE ENTRADA
INTERRUPTOR
DE PRESIÓN
DE SALIDA
