8
Sistema de presurización Inline
Acoplamiento
de unión
Tanque de
2 galones
(Descarga al drenaje apta para
la salida máx. de la bomba a
la presión de descarga)
Medidor
de presión
Medidor
de presión
Válvula de
reducción de
presión
(opcional)
Válvula de
alivio de
presión
Acoplamiento
de unión
Válvula
de bola
Válvula
de bola
Sistema de
presurización
Inline
Alimentación
Válvula
Check
Suministro de agua
5 pies o menos
Flujo
A la casa
Válvula de
reducción
de presión
(opcional)
*Se recomienda (cuando corresponda) instalar la bomba Inline 400 en
PARALELO con el suministro entrante de agua. Esto permitirá tener una
“derivación para servicio” para que el hogar promedio pueda todavía
utilizar el agua entrante (a una presión reducida) si se requiere trabajo
de mantenimiento. Este tipo de instalación requiere que tanto las
válvulas de bola como las válvulas de retención se instalen como se
muestra arriba.
-
A
F
C
B
D
G
E

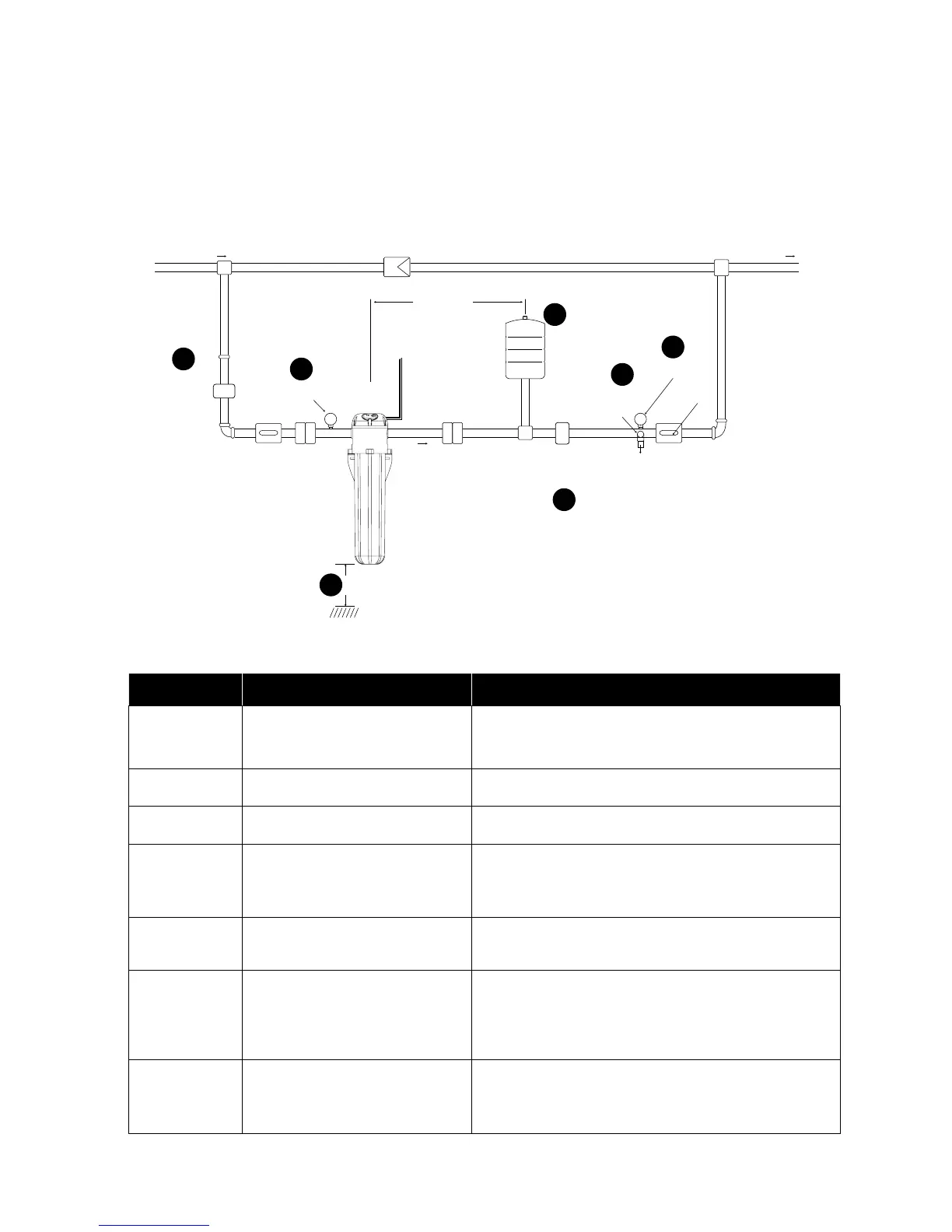

Figura 1
Instalación residencial típica del Inline 400:
El Sistema de presurización Inline está diseñado para incrementar la presión de uso de un
sistema siempre que se utilice el agua. Abajo se muestra un diagrama de los componentes
"requeridos" y "recomendados" de una aplicación de presurización típica.
#
Componentes del sistema Descripción
A
Tanque de presión
Se requiere un tanque de presión tipo vejiga (se recomienda un tamaño
de 2 galones) para el control apropiado del Inline 400. Vea la sección de
"Preguntas frecuentes" para obtener más detalles. Es importante que NO
se instale una válvula de retención entre la bomba y el tanque de presión.
B
Medidor de presión de ENTRADA
Se recomienda un medidor de presión de ENTRADA a efectos de la
conguración, funcionamiento y solución de problemas del sistema.
C
Medidor de presión de SALIDA
Se recomienda un medidor de presión de SALIDA a efectos de la
conguración, funcionamiento y solución de problemas del sistema.
D
Válvula de reducción de presión de salida
(PRV)
Este Inline 400 aumentará a una presión de salida igual a 55 PSI + PSI
de entrada. Si la tubería de descarga, instalaciones y dispositivos no
están clasicados para estas presiones altas, se recomienda instalar
una válvula de reducción de presión después del tanque de presión para
limitar la presión máxima de salida.
E
Válvula de reducción de presión de entrada
(PRV)
Este Inline 400 no funcionará si la presión del agua de entrada es mayor
que 40 PSI. Si el suministro de entrada está por encima de 40 PSI, se
debe instalar en la entrada una válvula de reducción de presión.
F
Válvula de alivio de presión de salida
Se recomienda instalar una válvula de alivio de presión en la tubería de
descarga para proteger los componentes de variaciones anormales de
presión que puedan ocurrir en ciertas aplicaciones. Asegúrese que la
descarga de las válvulas se dirija hacia una drenaje de tamaño apropiado
para el ujo máximo del sistema de bombeo o suministro de agua de
entrada.
G
Espacio libre para el montaje
Para facilitar el servicio, se recomienda dejar un espacio libre de 20
pulgadas abajo de la bomba (solo para quitar la carcasa). Esto puede
reducirse si la unidad está instalada con las dos uniones de tubería
que se muestran arriba. Esto haría fácil extraer la bomba completa del
sistema para darle servicio.
