Système de surpression Inline
7
Installation mécanique
Emplacement:
Déterminez un emplacement approprié pour l’installation de la pompe en fonction du type
nominal INTÉRIEUR du boîtier du système de surpression Inline. Optez pour un emplacement
propre et bien aéré protégé du gel, des inondations et des grandes chaleurs. En outre, cet endroit
doit permettre l’entretien du système et une vidange aisée du boîtier de la pompe, du réservoir
pressurisé et du branchement d’eau. (REMARQUE : Pour parer au cas peu probable d’une fuite
interne, installez la pompe de manière à ce qu’aucun dommage indirect important ne puisse se
produire.)

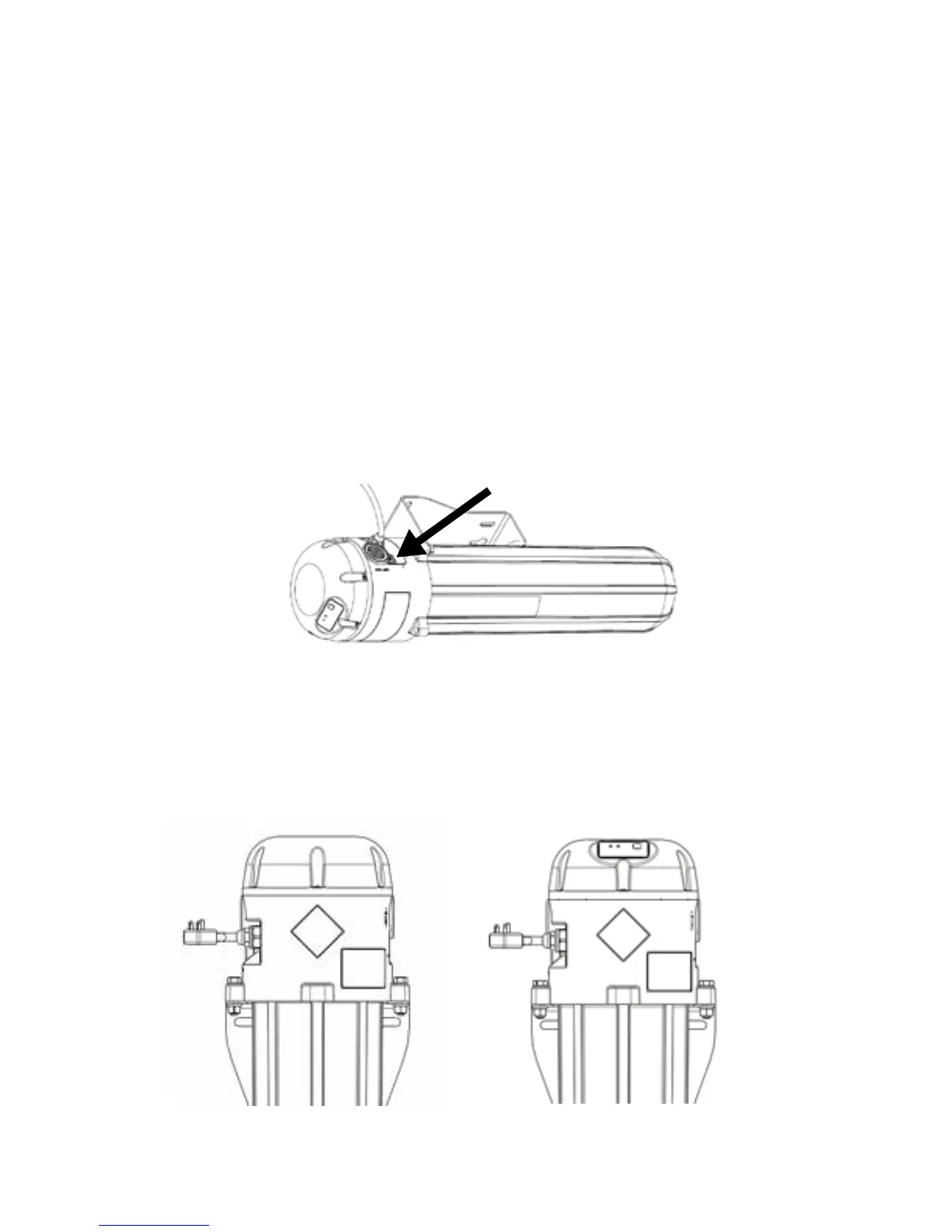

Orientation de l’installation de l’unité Inline400: (consultez la gure 1 au
besoin)
Il est recommandé (pour faciliter l’amorçage) d’installer l’unité Inline 400 dans l’orientation
VERTICALE. L’unité, cependant, peut être installée en position HORIZONTALE tant que la soupape
d’évacuation d’air est orientée vers le haut.
Dans les installations VERTICALES, l’unité Inline 400 est livrée de série avec une direction de débit
allant de GAUCHE à DROITE lorsque xée verticalement sur un mur. Cette direction de débit peut
être facilement changée pour aller de DROITE à GAUCHE en retirant les deux boulons de xation
de la tête, en faisant pivoter la pompe de 180° puis en réinstallant les boulons de xation de la
tête. Il est alors possible de retirer les (6) vis du capuchon de contrôle et de faire pivoter de 180°
an de rendre lisible l’afchage d’état. (Remarque: Faites preuve de prudence en faisant pivoter le
capuchon de contrôle, car un câble électrique est xé à la tête.)
Faites pivoter la pompe au complet
pour changer la direction du débit
Faites pivoter le capuchon de contrôle
pour orienter l’afchage d’état
