Système de surpression Inline
Recalibration de la tête de contrôle:
À certains moments, particulièrement après l’entretien, l’unité Inline 400 doit être recalibrée.
Cela est nécessaire an de rétablir un point de référence pour l’indication du débit. Suivez ces
procédures pour la calibration du débit sur le terrain :
1. Avant d’allumer l’unité, assurez-vous qu’il n’y a aucun débit d’eau dans le système. Cela
vous assurera que le piston de débit est en position pleinement au repos (aucun débit).
2. En tenant enfoncé le bouton-poussoir sur l’afchage d’état, branchez le cordon
d’alimentation de l’unité dans la prise (ou activez le disjoncteur si l’unité est câblée de
manière permanente). Maintenez la pression sur le bouton pendant cinq secondes,
jusqu’à ce que les voyants à DEL vert et rouge clignotent; cela signie que la calibration
est terminée. Relâchez le bouton et les voyants devraient s’allumer en continu, indiquant
ainsi la réussite de la calibration.
3. Ouvrez les soupapes/robinets pour démarrer le débit et conrmez que l’unité fonctionne
correctement.

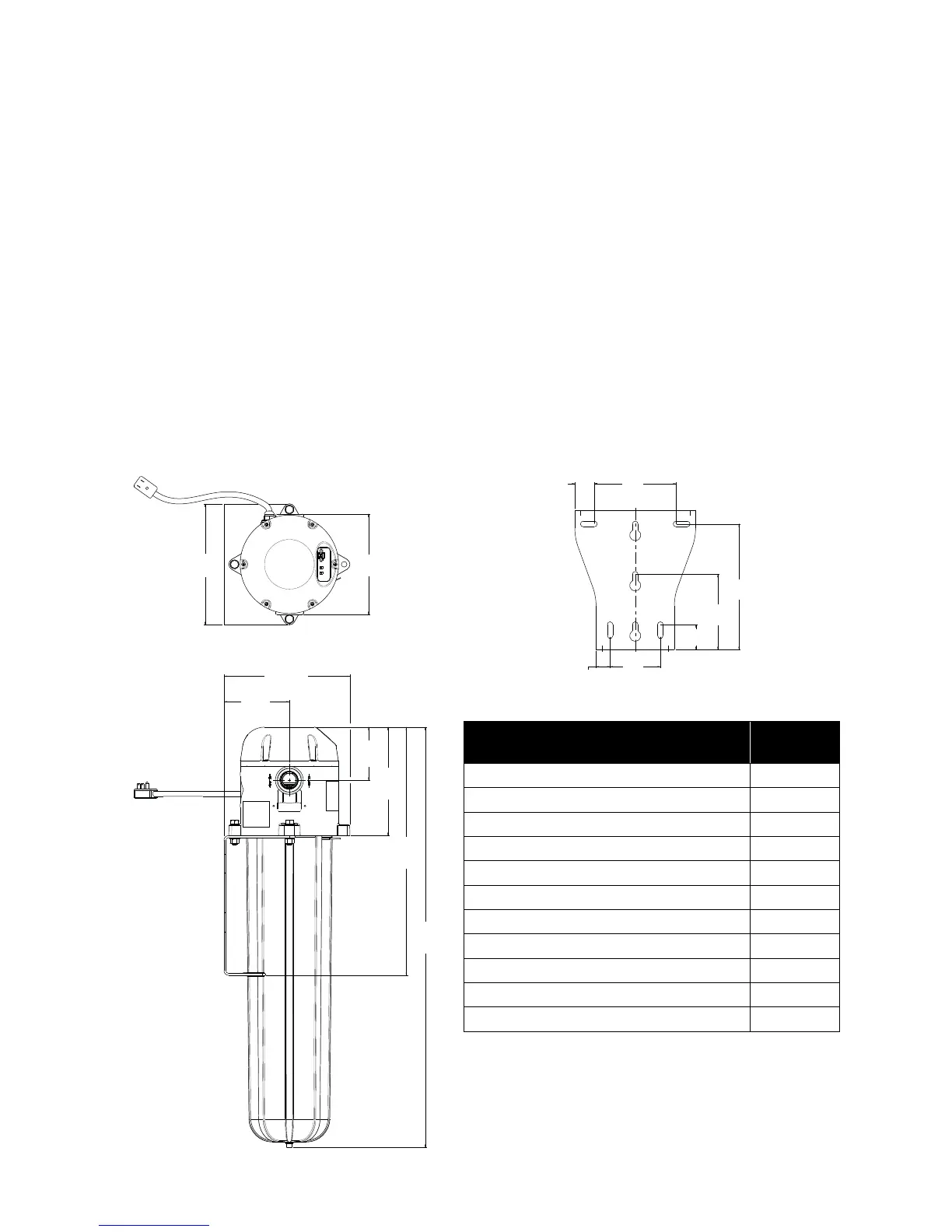

Dimensions hors tout de l’unité Inline400:
[225]
8,86
[135]
5,31
[45]
1,77
[35]
1,38
[146]
5,75
[90]
3,54
[25]
0,98
[180]
7,09
[216]
8,50
[117]
4,61
[225]
8,86
[95]
3,74
[194]
7,64
[444]
17,48
[752]
29,61
Description du modèle
N
o
de
commande
Clé de boîtier de pompe 305572001
Interrupteur de pression d’entrée ou de sortie (40 PSI) 305572007
Boîtier de pompe de remplacement 305572009
Capuchon de contrôle de remplacement, avec afchage 305572010
Base de xation de remplacement 305572011
Condensateur de moteur, 115 V (avec gaine) 305572012
Condensateur de moteur, 230 V (avec gaine) 305572013
Cordon d’alimentation, 115 V 305572014
Cordon d’alimentation, 230 V 305572015
Trousse de piston de débit 305572016
Joint torique de boîtier de pompe 305572017
