13
INSTRUCCIONES DE INSTALACION PARA LA ESTUFA ELECTRICA DESLIZABLE DE 30"
P/N 318201611 (0604) Rev. D
English – pages 1-12
Español – páginas 13-24
Français – pages 25-36
LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
Imprimido en los Estados Unidos

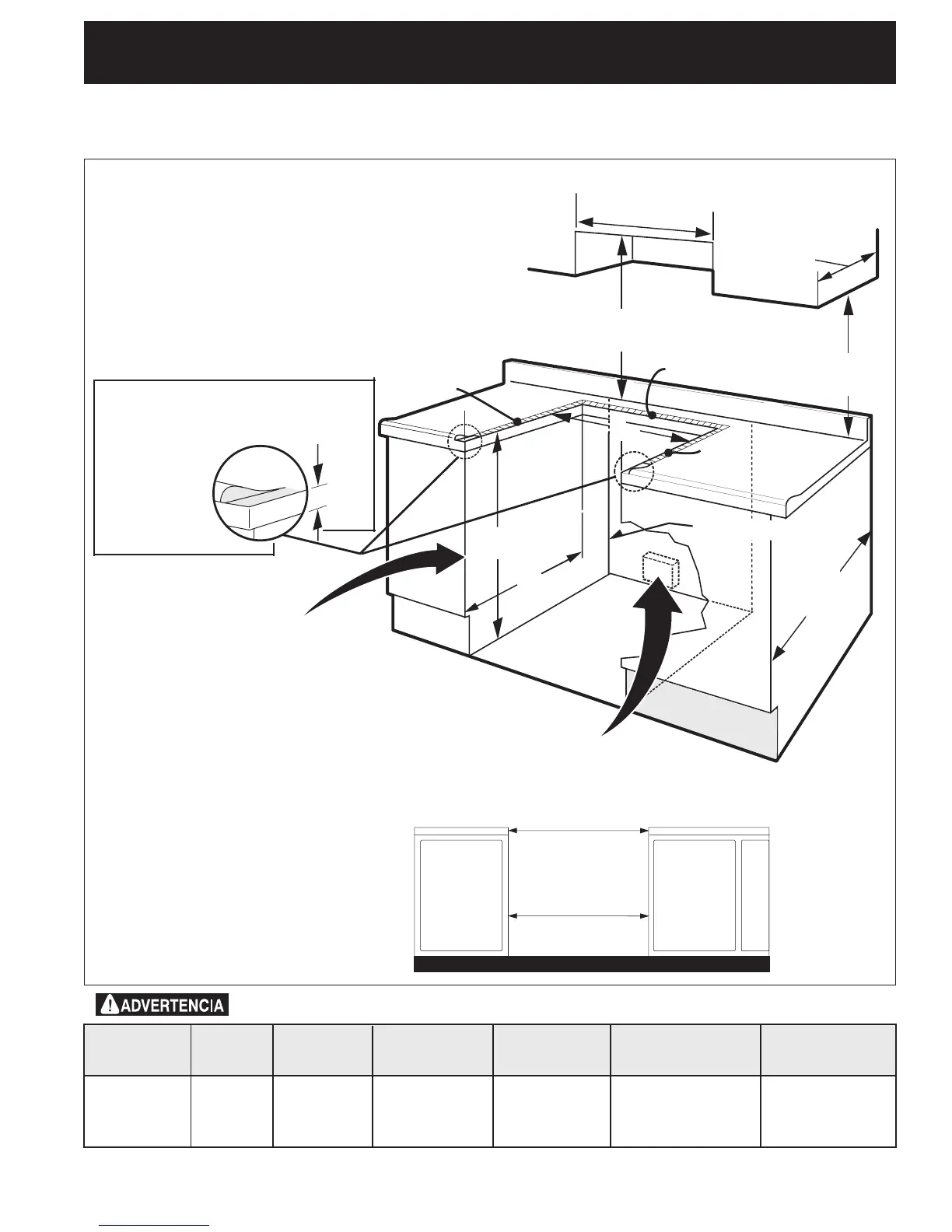

24" Mín.
(61 cm) Mín.
Approx. 1 7/8"
(4.8 cm)
30" Mín.
(76.2 cm) Mín.
13"
(33 cm)
La caja de empalmes o el enchufe de conexión con la tierra
debería situarse de 8" a 17" (20.3 - 43.2 cm) del armario
derecho y de 2" a 4" (5.1-10.2 cm) del suelo.
Lije la parte
elevade del borde
para obtener las
31 5/16" (81 cm)
de ancho del
reborde de
la plancha
de cocinar.
Localise las puertas del armario 1" (2.5
cm) mín. del huecode la abertura.
18" Mín.
(45.7 cm) Mín.
30" Mín. (vea la nota 3)
(76.2 cm) Mín. (vea la nota 3)
1 ½" Máx.
(3.8 cm Máx.)
NOTA: Para la abertura amplia de corte de 29"
(73,7 cm), tiene que llamar al Centro de
Servicios y solicitar paneles laterales opcionales.
Despejar el reborde ancho de la cocina tal
como se muestra en la sección “Preparación de
la Mesada “ (ver página 17).
A. ALTURA
(Debajo de la
cubierta)
B. ANCHURA D. PROFUNDIDAD
TOTAL A LA FRENTE
DE LA ESTUFA
E. ANCHURA DE
RECORTADO***
(encima y armario)
F. PROFUNDIDAD DE
RECORTADO
G . ALTURA DEL
MOSTRADOR
C. ANCHURA DE
LA PLANCHA DE
COCINAR
35 5/8" (90.5 cm) -
36 5/8" (93 cm)
30"
(76,2 cm)
28 5/16" (71,9 cm) 30±1/16"
(76,2±0,15 cm)
21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. con un
protector trasero.
36 5/8" (93 cm) Max.
35 5/8" (90.5 cm) Min.
31 5/16"
(79.5 cm)
IMPORTANTE: El ancho de la
cubierta y el armario debe de
ser igual al ancho del corte.
E
E
No instale la unidad en el gabinete si no ha leido esta página.
