14

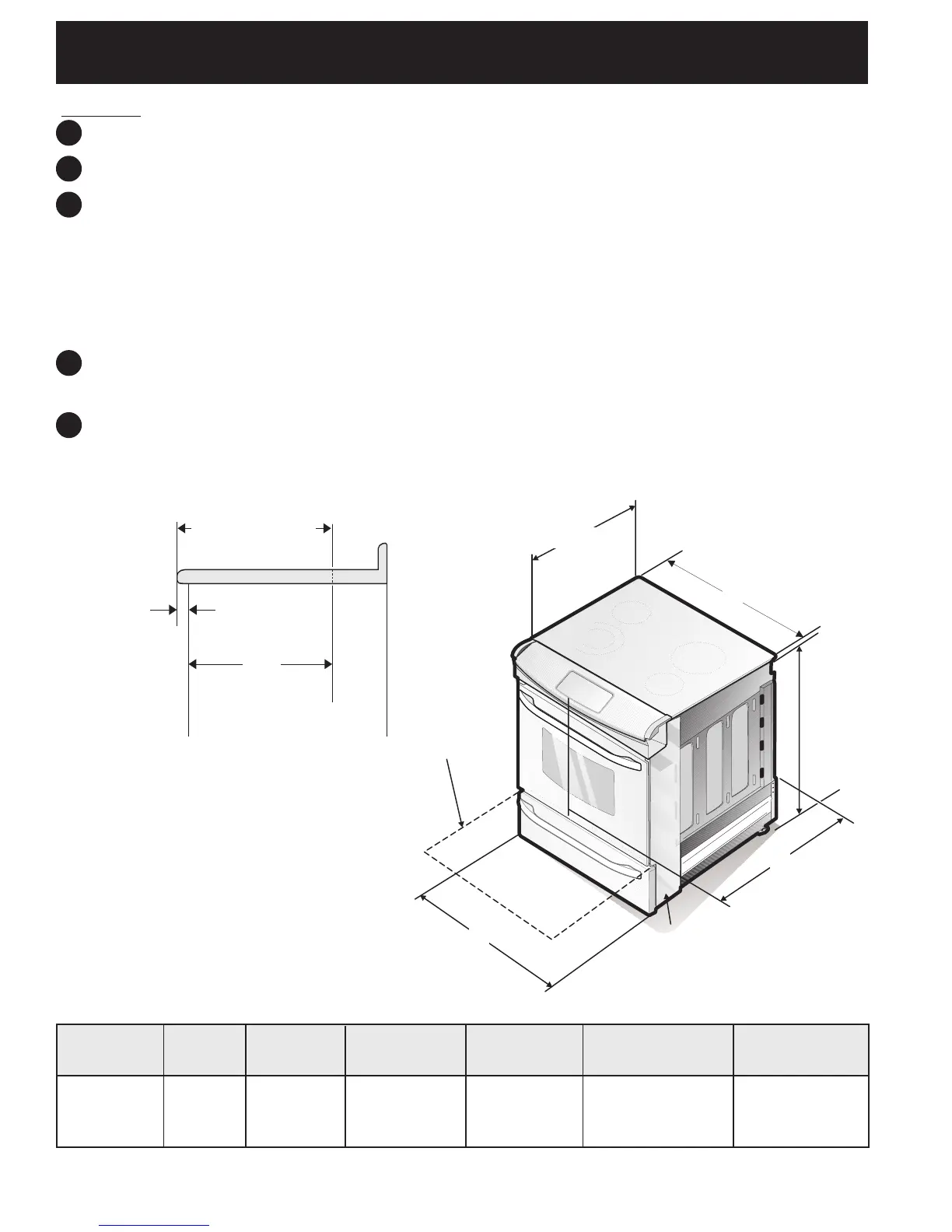

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA ELECTRICA DESLIZABLE DE 30"
A. ALTURA
(Debajo de la
cubierta)
B. ANCHURA D. PROFUNDIDAD
TOTAL A LA FRENTE
DE LA ESTUFA
E. ANCHURA DE
RECORTADO***
(encima y armario)
F. PROFUNDIDAD DE
RECORTADO
G. ALTURA DEL
MOSTRADOR
C. ANCHURA DE
LA PLANCHA DE
COCINAR
35 5/8" (90.5 cm) -
36 5/8" (93 cm)
30"
(76,2 cm)
28 5/16" (71,9 cm) 30±1/16"
(76,2±0,15 cm)
21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. con un
protector trasero.
36 5/8" (93 cm) Max.
35 5/8" (90.5 cm) Min.
31 5/16"
(79.5 cm)
A
C
B
21¾”
(55.25 cm)
D
Puerta abierta
(vea la nota 5)
Panel lateral
1 1/8"
(2.86 cm)
PARTE
DELANTERA
DEL
ARMARIO
F
Ref.
22 7/8" (58.1 cm) min.
23 1/4" (59.05 cm) max.
(vea la nota 4)
NOTAS:
1. No pellizque el cordón eléctrico entre la estufa y la pared.
2. No selle la estufa a los armarios de lado.
3. Un espacio mínimo de 24" (61 cm) entre la superficie de la estufa y el fondo del
armario esto cuando el fondo del armario de madera o metal está protegido por no
menos de 1/4" (0.64 cm) de madera resistente al fuego cubierta por una lámina
metálica de MSG, número 28, 0.015" (0.4 mm) de acero inoxidable, 0.024" (0.6 mm)
aluminio, ó 0.020" (0.5 mm) de cobre.
Un espacio mínimo de 30" (76.2 cm) cuando el armario no este protegido.
4. Para los recortados menos que 22 7/8’’, el electrodoméstico aparecería ligeramente
en el exterior del armario.
5. Deje por los 19 ¼" (48.9 cm) de espacio libre para la profundidad de la puerta
cuando este abierta.
