FRIGOMAT G5 G10 M04.37562 R.2021.10.23 3

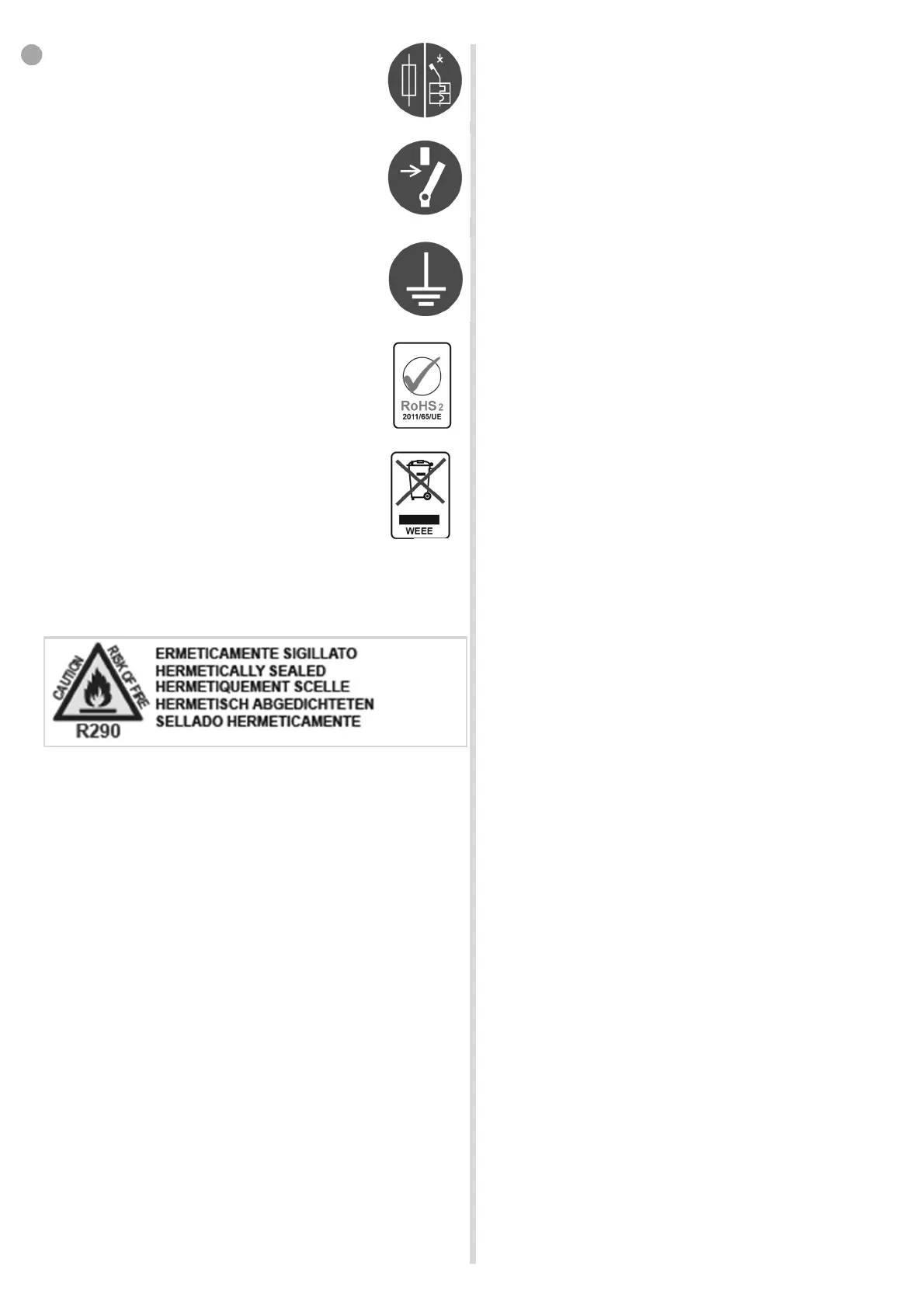

Segnale: obbligo inserzione protezione elettrica (fig.I/10)
La linea di alimentazione della macchina deve essere
protetta da interruttore automatico magnetotermico/
magnetotermico differenziale o fusibili, nel rispetto delle
norme vigenti nel paese dove è installata.
Segnale: obbligo disconnettere macchina prima di
effettuare manutenzioni/riparazioni (fig.I/11)
Ogni operazione di manutenzione o riparazione della
macchina deve essere effettuata a circuito elettrico
disconnesso. Non sostituire fusibili o altri componenti elettrici
con macchina alimentata elettricamente. Utilizzare solo ri-
cambi originali.
Segnale: collegamento di terra (fig.I/12)
La macchina deve essere collegata ad un impianto di messa
a terra. Accertarsi che l’impianto di messa a terra cui è
collegata la macchia sia a norma e in perfetta efficienza.
Segnale: macchina conforme normativa Rohs2 (fig.I/13)
Segnale: macchina conforme normativa RAEE (fig.I/14)
In caso di dismissione, smaltire la macchina secondo le
normative nel paese in cui è installata.
Segnale: contiene gas altamente infiammabile, specifica gas refrige-
rante (fig.I/15),
Seguire le indicazioni riportate al cap. II/4.3 del presente manuale. Utilizzare
esclusivamente il gas indicato dall’etichetta.
5 DISPOSITIVI DI SICUREZZA
La macchina è dotata dei seguenti dispositivi di sicurezza:
Anticesoiamento arti:
Realizzata mediante circuito di sicurezza conforme alla direttiva europea;
interviene all’apertura del coperchio, commutando temporaneamente la
macchina in STOP.
Surriscaldamento motori agitatori:
Realizzata mediante relè termici a ripristino automatico; proteggono da
sovraccarichi il funzionamento dei motori agitatori della macchina.
Surriscaldamento motori compressore ermetico
Realizzata mediante sensore termo-amperometrici a ripristino automatico;
proteggono da sovraccarichi il funzionamento dei motori compressori della
macchina. L’intervento della protezione determina l’arresto temporaneo del
solo motore compressore.
Protezione contro il cortocircuito utenze ausiliarie:
Realizzato da fusibili che intervengono in caso di cortocircuito
sull’alimentazione ausiliaria.
Circuito di sicurezza SELV:
Le pulsantiere sono alimentate in bassa tensione tramite trasformatore di
sicurezza approvato a doppio isolamento, protetto da fusibili contro il
cortocircuito.
fig.I10
fig.I/12
fig.I/11
fig.I/13
fig.I/14
fig.I/15
