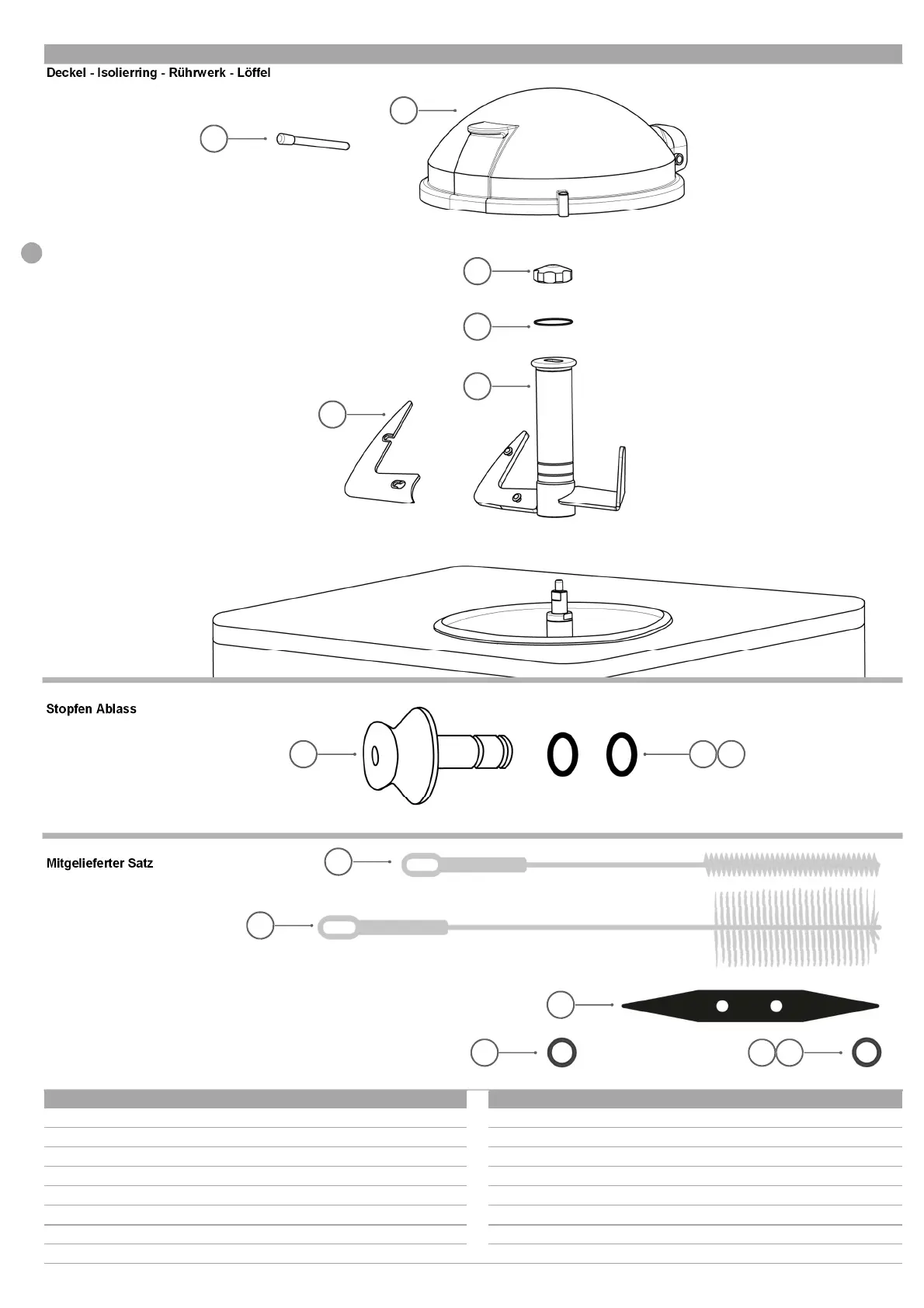

Explosionszeichnung Bediener, Zubehörsatz/mitgelieferte Ersatzteile
Deckel - Isolierring - Rührwerk - Löffel
Stopfen Ablass
Mitgelieferter Satz
N. CODE BESCHREIBUNG N. CODE BESCHREIBUNG
1 Z65.43335 Deckel 9 P13.002 Kurzer Stopfen Ablass
2 Z63.43362 Stift Deckel 10 P13.001 Langer Stopfen Ablass
3 L18.37559 Knauf Rührwerk 11 P13.007 Vorrichtung zur Demontage der O-Ring-Dichtung
4 P10.045 OR-Dichtung Knauf Rührwerk 12 P10.045 OR-Dichtung Knauf Rührwerk
5 Z70.41914 Rührwerk 13 P10.062 OR-Dichtung Stopfen Ablass
6 P18.37729 Schaber - - -
7 P19.37838 Stopfen Ablass - - -
8 P10.062 OR-Dichtung Stopfen Ablass - - -
2
1
3
4
5
6
7
9
10
11
8
x2
x2
13 12
