141
PT-BR
Pino 1 = entrada de medição: no máx. 20 mA, 100 Ohm de resistência (carga)
Pino 2 = no máx. 15 mA de corrente de curto-circuito, no máx. 16 VCC ou GND de tensão
de circuito aberto
Variante 1 do circuito: Contato de sinal da proteção contra sobretensão
A opção DC OVP (proteção contra sobretensão) exibe, dependendo da configuração no
menu básico, um alerta ou um erro no display. Mais informações sobre a opção DC OVP
podem ser encontradas nas instruções de instalação.

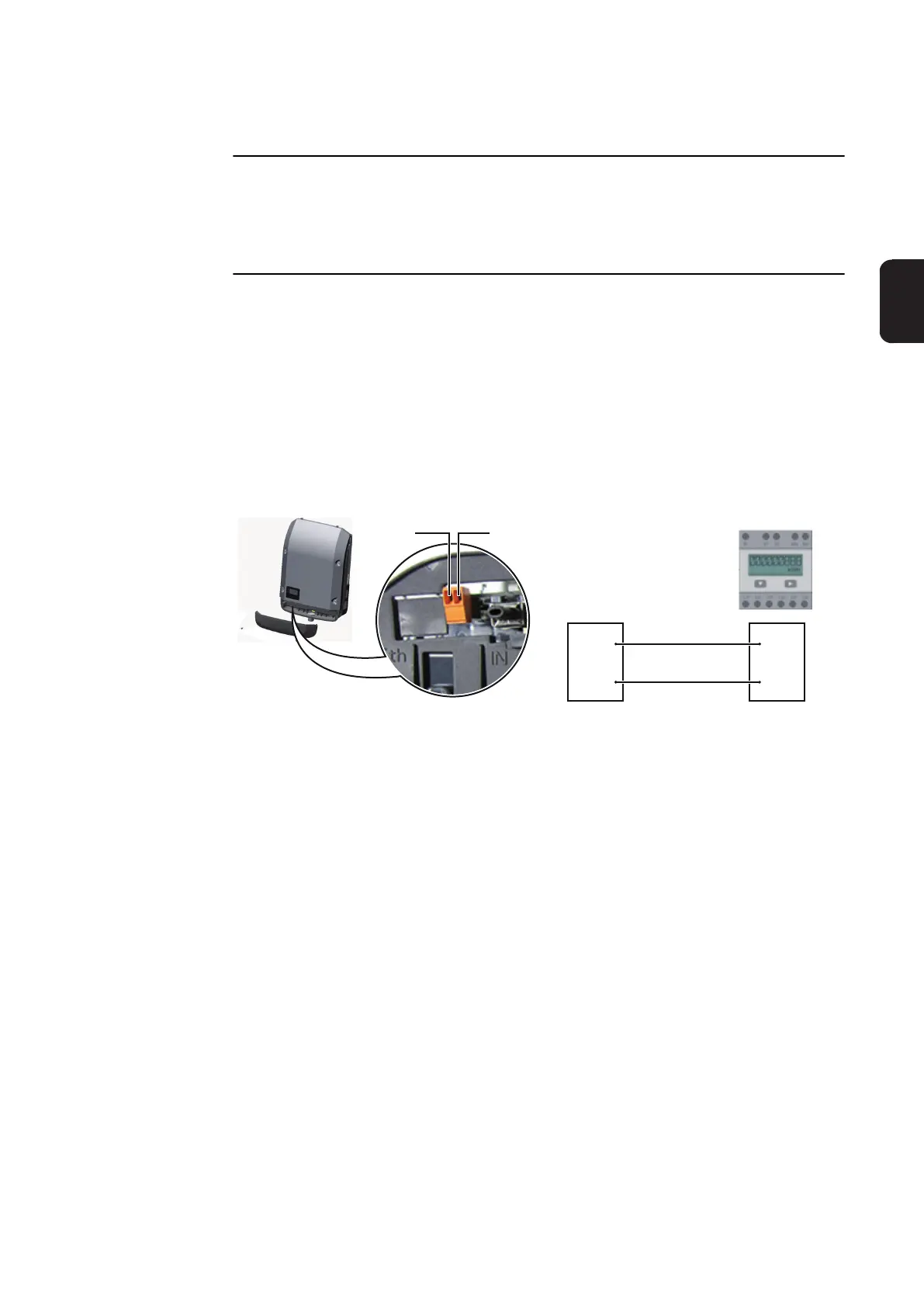

Variante 2 do circuito: Contador S0
Um contador para registrar o consumo energético com S0 pode ser conectado diretamen-
te ao inversor. Este contador S0 pode ser posicionado no ponto de alimentação ou no se-
tor de consumo. Nas configurações na página da internet do Fronius Datamanager, pode
ser configurada uma redução da potência no item de menu do editor EVU (consulte o ma-
nual de instruções do Fronius Datamanager em
www.fronius.com/QR-link/4204260173EA)
IMPORTANTE! A conexão de um contador S0 no inversor pode necessitar uma atualiza-
ção do firmware do inversor.
Requisitos de um contador S0:
- precisa corresponder à norma IEC62053-31 Classe B
- tensão máx. de 15 VCC
- corrente máx. ON (LIGADO) de 15 mA
- corrente mín. ON (LIGADO) de 2 mA
- corrente máx. OFF (DESLIGADO) de 0,15 mA
Taxa de impulso máx. recomendada do contador S0:
Potência fotovoltaica kWp [kW] Taxa de impulso máx. por kWp
30 1000
20 2000
10 5000
≤ 5,5 10000
Pin 1Pin 2
Pin 1
Pin 2 S0 +
S0 -
