Elementos de controle e indicações
Elementos de
controle e indica-
ções
Pos. Descrição
(1) Display
para indicação de valores, configurações e menus
LEDs de controle e de status
(2) O LED de status geral
acende,
- quando é indicada uma mensagem de status no display (vermelho em
caso de erro, laranja em caso de alerta)
- na interrupção da operação de alimentação
- durante a resolução de problemas (o retificador alternado aguarda uma
confirmação ou a eliminação de um erro ocorrido)
(3) LED de inicialização (alaranjado)
acende quando
- o retificador alternado está em uma inicialização automática ou em fase de
autoteste (assim que os módulos solares, após o nascer do sol, forneçam
potência suficiente)
- o retificador alternado foi comutado para a operação em standby no menu
setup (=desligamento manual da operação de alimentação)
- os softwares dos retificadores alternados são atualizados
(4) LED de status de operação (verde)
acende,
- quando o sistema fotovoltaico trabalha sem falhas após a fase de iniciali-
zação automática do retificador alternado
- enquanto a operação de alimentação da rede ocorrer
Botões de funções - dependendo da seleção têm diferentes funções:
(5) Botão "esquerda/para cima"
para a navegação para a esquerda e para cima
(6) Botão "para baixo/direita"
para a navegação para baixo e para a direita
(7) Botão "Menu / Esc"
para fazer a troca para o nível do menu
para sair do menu de setup
(8) Botão "Enter’
para a confirmação de uma seleção

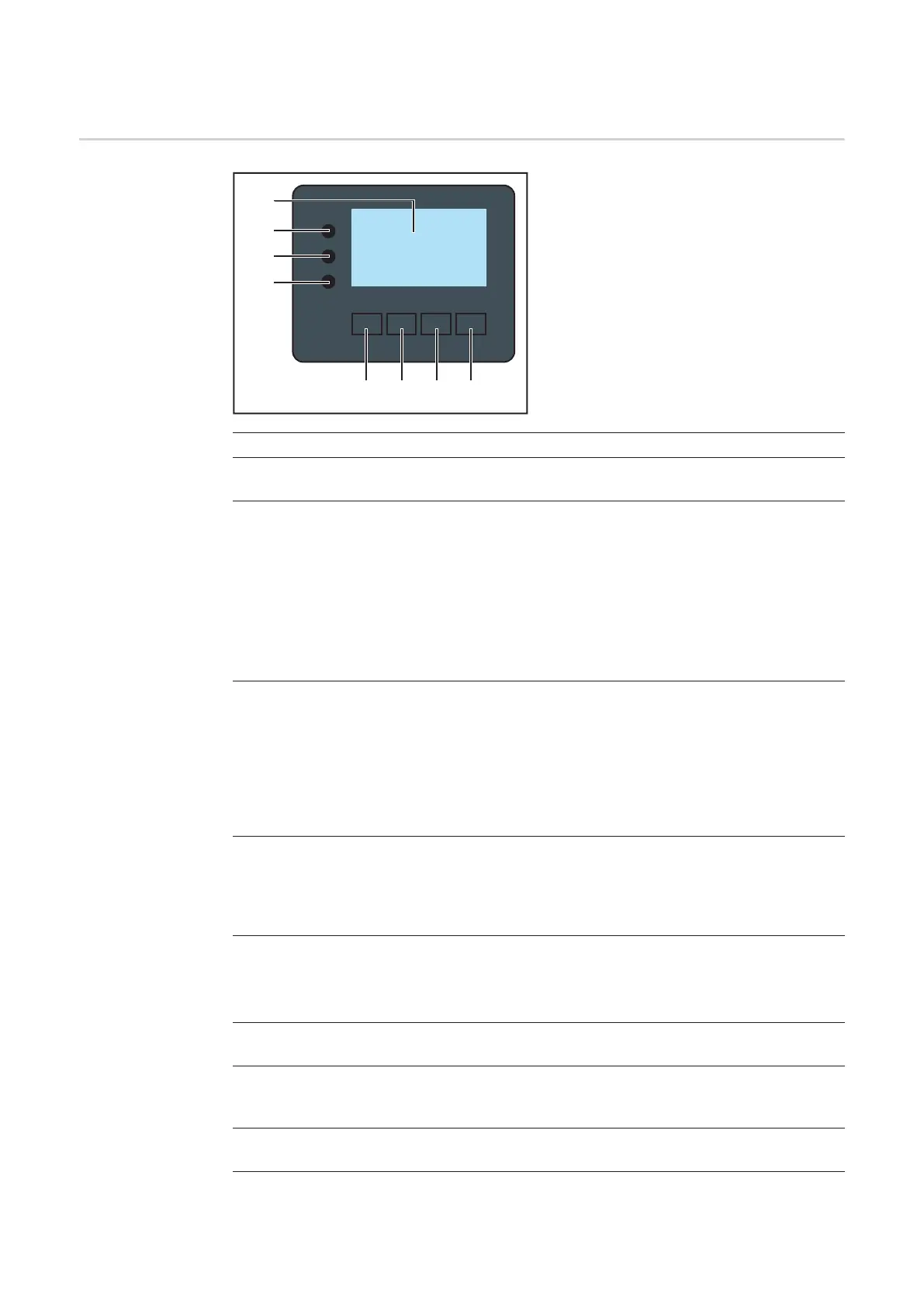

(1)
(2)
(3)
(4)
(5) (6) (7) (8)
