144
Fronius Datama-
nager durante a
noite ou com ten-
são CC insufi-
ciente disponível
O parâmetro modo noturno na configuração do display da entrada setup do menu está
pré-configurado pela fábrica para OFF (DESLIGADO).
Por esse motivo não é possível acessar o Fronius Datamanager durante a noite ou quan-
do não há tensão CC suficiente disponível.
Para mesmo assim ativar o Fronius Datamanager, desligar e ligar novamente o retificador
alternado no lado CC e dentro de 90 segundos apertar qualquer tecla do retificador alter-
nado.
Alimentação Int./ext.
- GND
+U
int
/ U
ext
Saída da tensão interna 12,8 V
ou
entrada para uma tensão de alimentação externa
>12,8 - 24 V CC (+ 20%)
Entradas digitais: 0 - 3, 4 - 9
nível de tensão: low (baixo) = mín. 0 V - máx. 1,8 V; high (alto) = mín. 3 V - máx. 24
V CC (+ 20%)
Correntes de entrada: depende da tensão de entrada; resistência da entrada = 46
kOhm
Saídas digitais: 0 - 3
Possibilidade de conexão na alimentação pelo cartão Fronius Datamanager 2.0:
3,2 W somando todas as 4 saídas digitais
Possibilidade de conexão através de uma parte externa da rede com no mín. 12,8
- máx. 24 V CC (+ 20%), conectado em um Uint / Uext e GND: 1 A, 12,8 - 24 V CC
(depende da parte externa da rede) por saída digital
A conexão nas entradas/saídas é feita com os conectores fornecidos.
(8) Soquete da antena
para aparafusar a antena WLAN

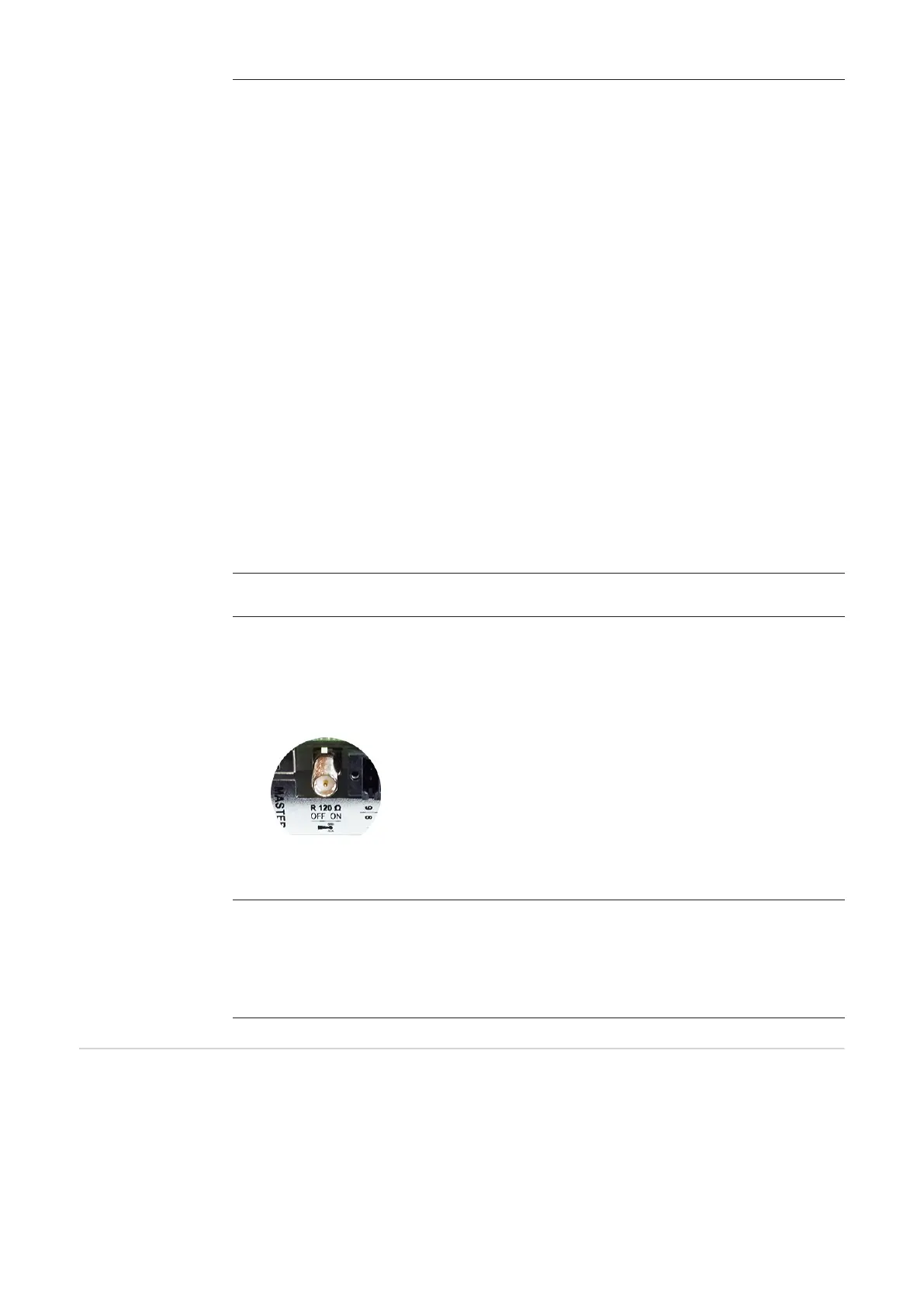

(9) Interruptor do terminal Modbus (para Modbus RTU)
conexão de bus interna com resistência de 120 Ohm (sim/não)
Interruptor na posição „on“ (ligado): Resistência da conexão de 120 Ohm ativa
Interruptor na posição „off“ (desligado): nenhuma resistência de conexão ativa
IMPORTANTE! Em um RS485 Bus, a resistência de conexão deve estar ativa no
primeiro e no último dispositivo.
(10) Interruptor Fronius Solar Net Mestre / Escravo
para comutar da operação mestre para escravo dentro de um Fronius Solar Net
Ring
IMPORTANTE! Na operação escravo, todos os LEDs do cartão do Fronius Data-
manager 2.0 estão apagados.
Nº Função
