Fronius 3.0-3-S - Exemplo; Explicação da Interface Multifunções

140
Neste caso é necessário um fornecimento de energia adicional aos componentes DA-
TCOM por meio de uma fonte de alimentação a um dos componentes DATCOM.
Para detecção de uma subtensão existente, se necessário, verificar outros compo-
nentes DATCOM.
Após um desligamento devido à sobrecorrente ou subtensão, o retificador alternado tenta
a cada 5 segundos restabelecer o fornecimento de energia no Fronius Solar Net, enquanto
o erro ocorrer.
Se o erro foi eliminado, dentro de 5 segundos o Fronius Solar Net é abastecido novamente
com corrente.

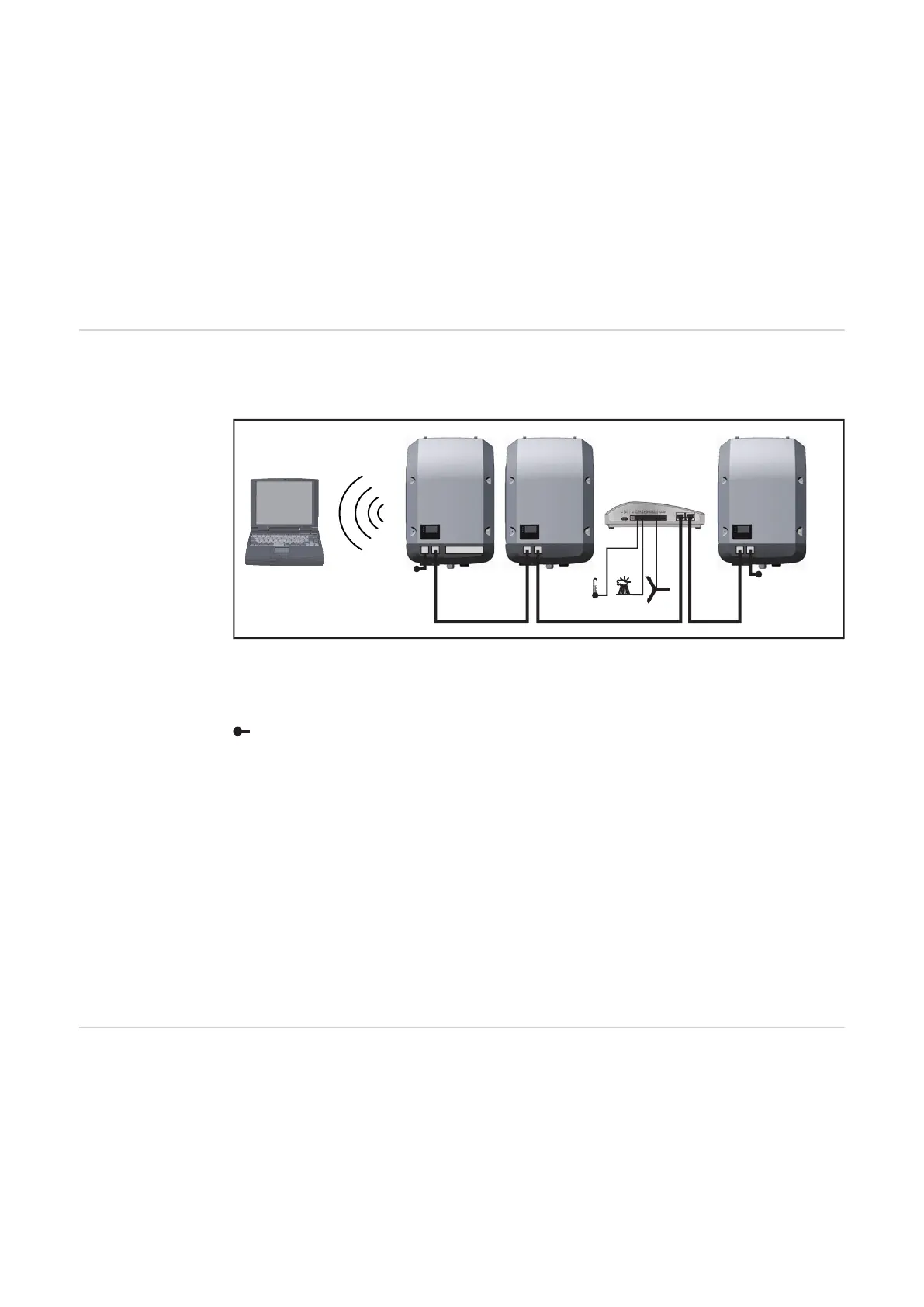

Exemplo Registro e arquivamento dos dados do inversor e do sensor com o Fronius Datamanager
e Fronius Sensor Box:
Rede de dados com 3 inversores e um Fronius Sensor Box:
- inversor 1 com Fronius Datamanager
- inversor 2 e 3 sem Fronius Datamanager!
A comunicação externa (Solar Net) ocorre no inversor através da área de comunicação de
dados. A área de comunicação de dados contém duas interfaces RS 422 como entrada e
saída. A conexão é realizada com conectores RJ45.
IMPORTANTE! Como o Fronius Datamanager funciona como Datalogger, não pode ha-
ver nenhum outro Datalogger no Fronius Solar Net Ring.
Por Fronius Solar Net Ring somente um Fronius Datamanager!
Fronius Symo 3 - 10 kW: Desinstalar todos os outros Fronius Datamanager e fechar a en-
trada de cartão opcional com a cobertura branca opcional (42,0405,2020) ou utilizar um
inversor sem Fronius Datamanager (versão light).
Fronius Symo 10 - 20 kW, Fronius Eco: Desinstalar todos os outros Fronius Datamanager
e fechar a entrada de cartão opcional trocando a cobertura (número do item -
42,0405,2094) ou utilizar um inversor sem Fronius Datamanager (versão light).
Explicação da in-
terface multifun-
ções
Na interface multifunções podem estar conectadas diferentes variantes de circuitos. Mas
eles não podem ser operados simultaneamente. Se, por exemplo, estiver conectado um
contador S0 na interface de corrente multifunções, não pode ser conectado nenhum con-
tato de sinal para a proteção contra sobretensão (e vice versa).
= conector final
12
3
IN
OUT
°C
W/m²
m/s
IN
OUT
IN
OUT
Sensor Box
WLAN
* Fronius Datamanager
*
IN OUT
