77
IT
Pin 1 = ingresso di misurazione: max. 20 mA, resistore di precisione 100 Ohm (carico)
Pin 2 = corrente di corto circuito max. 15 mA, tensione di funzionamento a vuoto max. 16
V CC o GND
Configurazione circuitale, variante 1: Contatto di segnale per la protezione contro le
sovratensioni
L'opzione DC OVP (protezione contro le sovratensioni) visualizza sul display, a seconda
dell'impostazione nel menu BASE, un avviso o un errore. Per ulteriori informazioni sull'op-
zione DC OVP , consultare le istruzioni d'installazione.

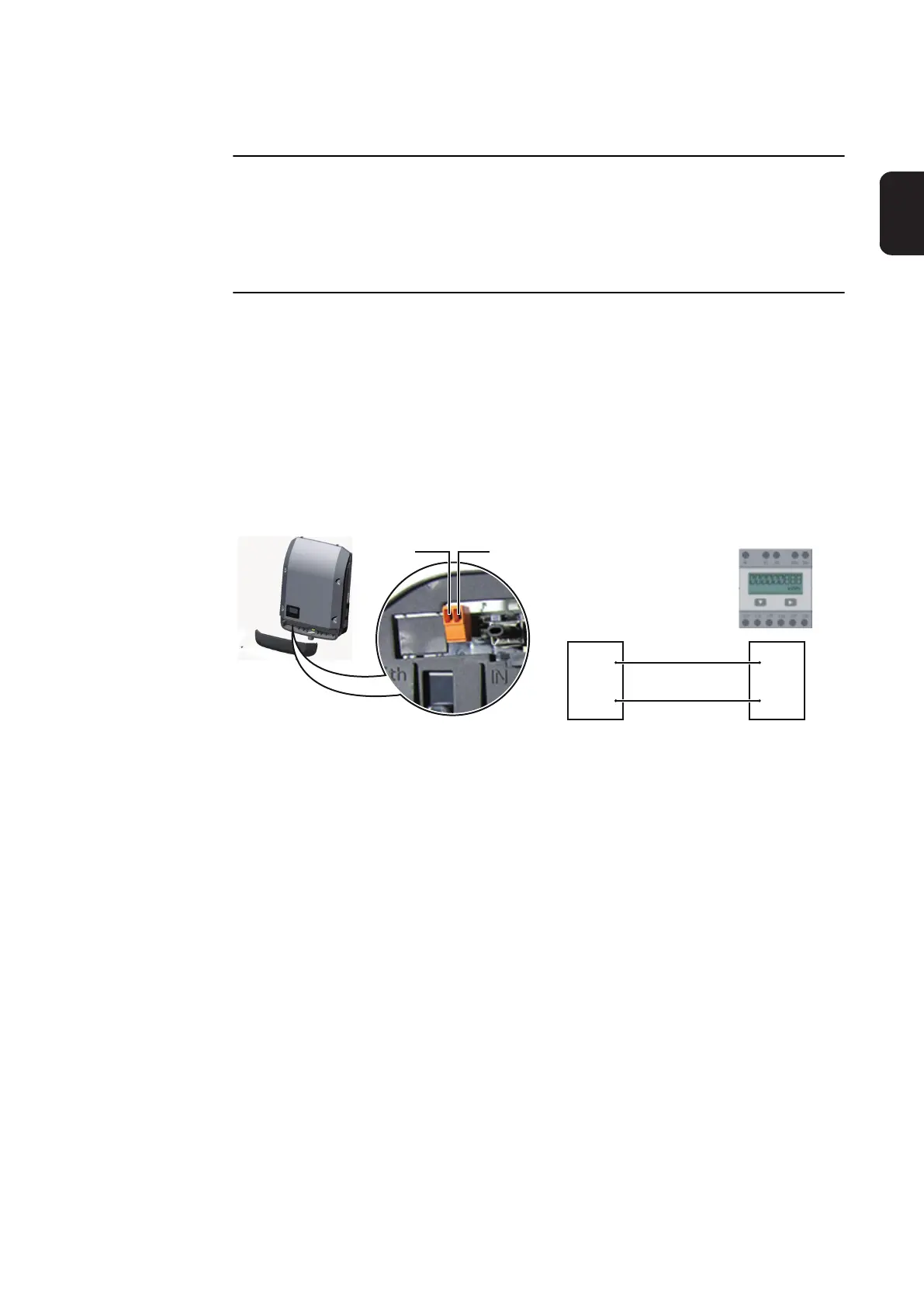

Configurazione circuitale, variante 2: Contatore S0
È possibile collegare direttamente all'inverter un contatore per il rilevamento dell'autocon-
sumo per ogni S0. Tale contatore S0 può essere posizionato sul punto di alimentazione
oppure nel ramo di consumo. Nelle impostazioni sul sito Web di Fronius Datamanager è
possibile impostare una riduzione di potenza dinamica alla voce di menu "Editor EVU" (ve-
dere le istruzioni per l'uso di Fronius Datamanager su
www.fronius.com/QR-link/4204260173IT).
IMPORTANTE! Il collegamento di un contatore S0 all'inverter può richiedere l'aggiorna-
mento del firmware dell'inverter stesso.
Requisiti del contatore S0:
- conformità alla norma IEC62053-31 Classe B
- tensione max. 15 V CC
- corrente max. per "ON" 15 mA
- corrente min. per "ON" 2 mA
- corrente max. per "OFF" 0,15 mA.
Frequenza impulsi max. consigliata del contatore S0:
Potenza FV kWp [kW] Frequenza impulsi max. per ogni kWp
30 1000
20 2000
10 5000
≤ 5,5 10000
Pin 1Pin 2
Pin 1
Pin 2 S0 +
S0 -
