42

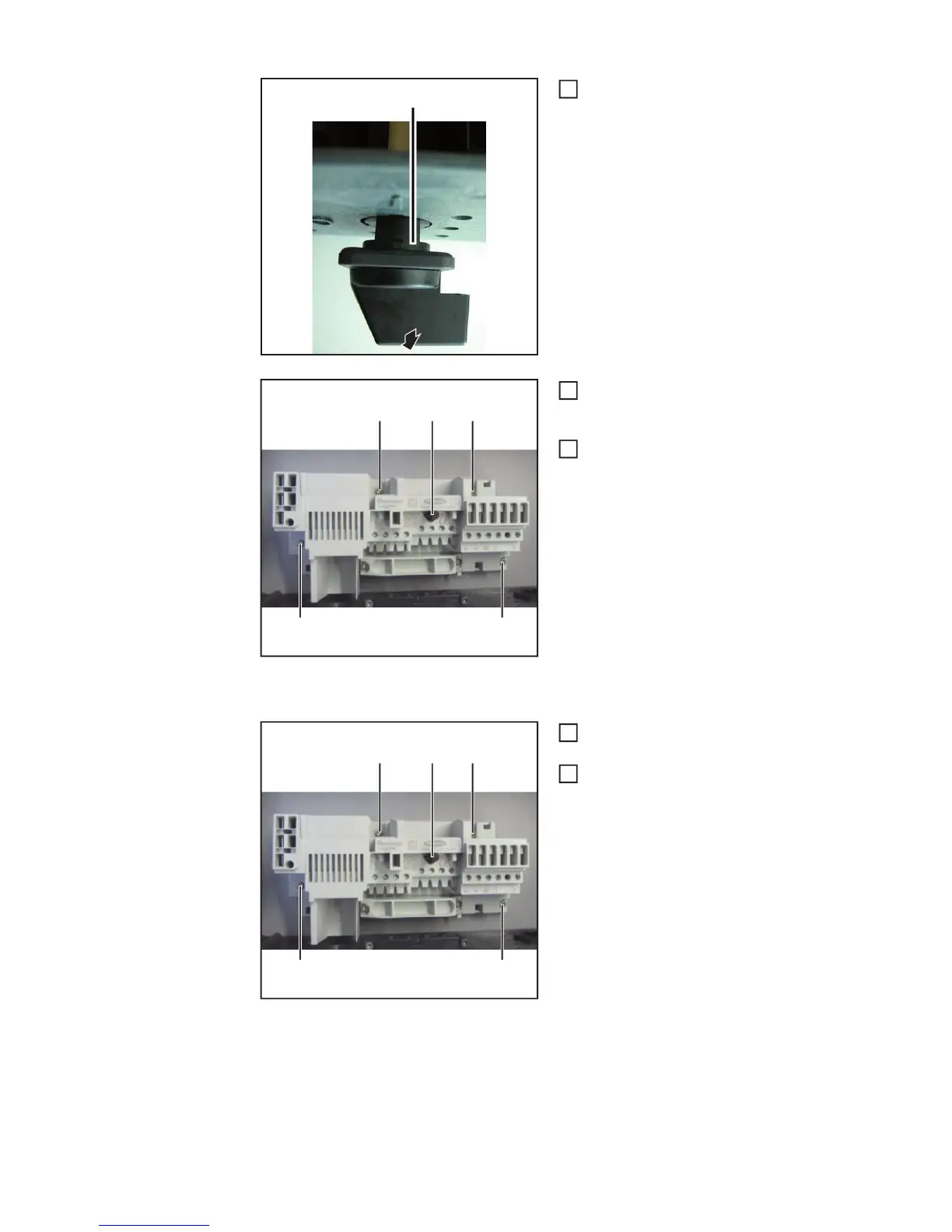

Schaltknopf mit Welle (2) nach unten
entfernen
4x Schraube 4x9 mm TX20 (3) entfer-
nen und Trenner aus Wandhalterung
nehmen.
Versteck-Sicherung (4) vom DC-Tren-
ner abnehmen
* Anmerkung:
Auf der Abbildung ist die Zugentlas-
tung noch am DC-Trenner.
Die Zugentlastung kann zum Ab-
schließen der AC- und DC-Kabel
gelockert werden und muss spätes-
tens nach dem Entnehmen des DC-
Trenners vom DC-Trenner entfernt
werden.
DC-Trenner einbauen:
Versteck-Sicherung (4) auf neuen DC-
Trenner aufsetzen
Neuen DC-Trenner mit Versteck-Si-
cherung in Wandhalterung einsetzen
und mit 4x Schraube 4x9 mm TX20 (3)
fixieren
Anzugsmoment = 2 Nm
2
(2)
2
(3)
(3)(3)
(3) (4)
*
3
4
(3)
(3)(3)
(3) (4)
*
1
2
