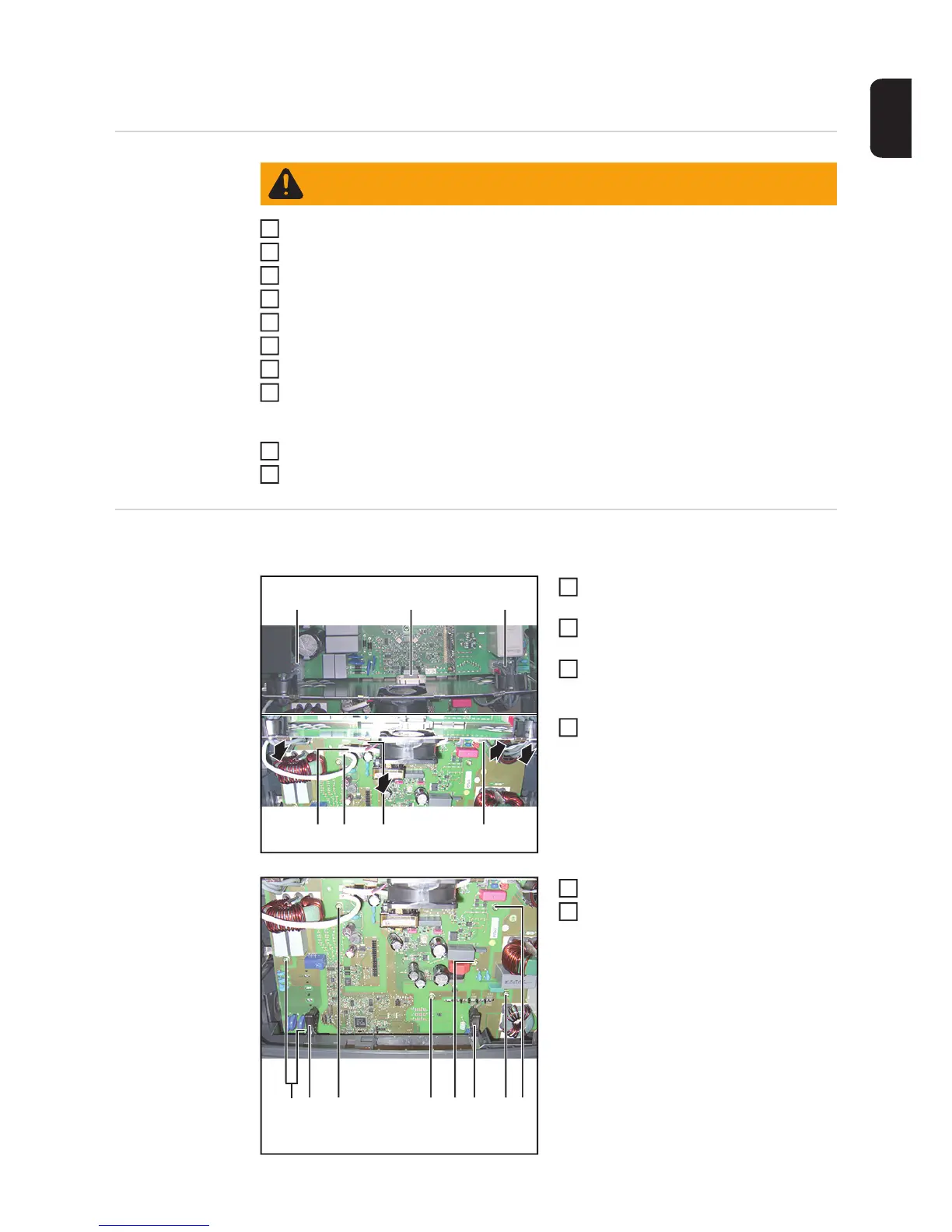

Filter-Print PrimoFIL tauschen
Vorbereitung
DC-Trenner auf OFF stellen
AC- Versorgung trennen
DATCOM-Deckel entfernen
Gegebenenfalls Datenkommunikations-Leitungen abschließen
Gerät von der Wandhalterung lösen und aus Wandhalterung entnehmen.
Leistungsteildeckel entfernen
Außenlüfterkabel aus RECERBO Kabelführung entfernen.
Falls Buchsenleisten vorhanden sind und diese noch nicht mit den restlichen Daten-
kommunikations-Kabeln und den Endsteckern abgesteckt wurden:
Buchsenleisten entfernen
Falls vorhanden, Optionskarten (z.B. Datamanager Card) entfernen
Print RECERBO entnehmen
Filter-Print Primo-
FIL tauschen
PrimoFIL ausbauen:
Kabelverbindungen (1) - (4) am Filter-
Print PrimoFIL trennen
Kabelverbindungen (5) - (7) vom Filter-
Print PrimoFIL trennen
Ferritkerne und Versorgungsleitungen
(5) und (7) sowie Flachbandkabel (6)
zum Filter-Print durchfädeln
LVRT Leitung (4) zum Leistungsteil
durchfädeln
Printhalterung (8) entfernen
7x Schraube 4x9 mm TX 20 (9) entfer-
nen
WARNUNG! Ein elektrischer Schlag kann tödlich sein!
Die 5 Sicherheitsregeln beachten!
1
2
3
4
5
6
7
8
9
10
4
(1) (2) (3) (4)
(5) (6) (7)
3
3
3
1
2
3
4
(8) (9) (9)(9)(9)(9) (9)(8)
5
6
