Przyłącze prądu pilotującego, biegun dodatni
Przyłącze prądu / gazu ochronnego
Przyłącze dopływu wody
Przyłącza skrzynki odłączającej
Przyłącze zasilania wodą
Przyłącze prądu pilotującego, biegun
ujemny / gaz plazmotwórczy

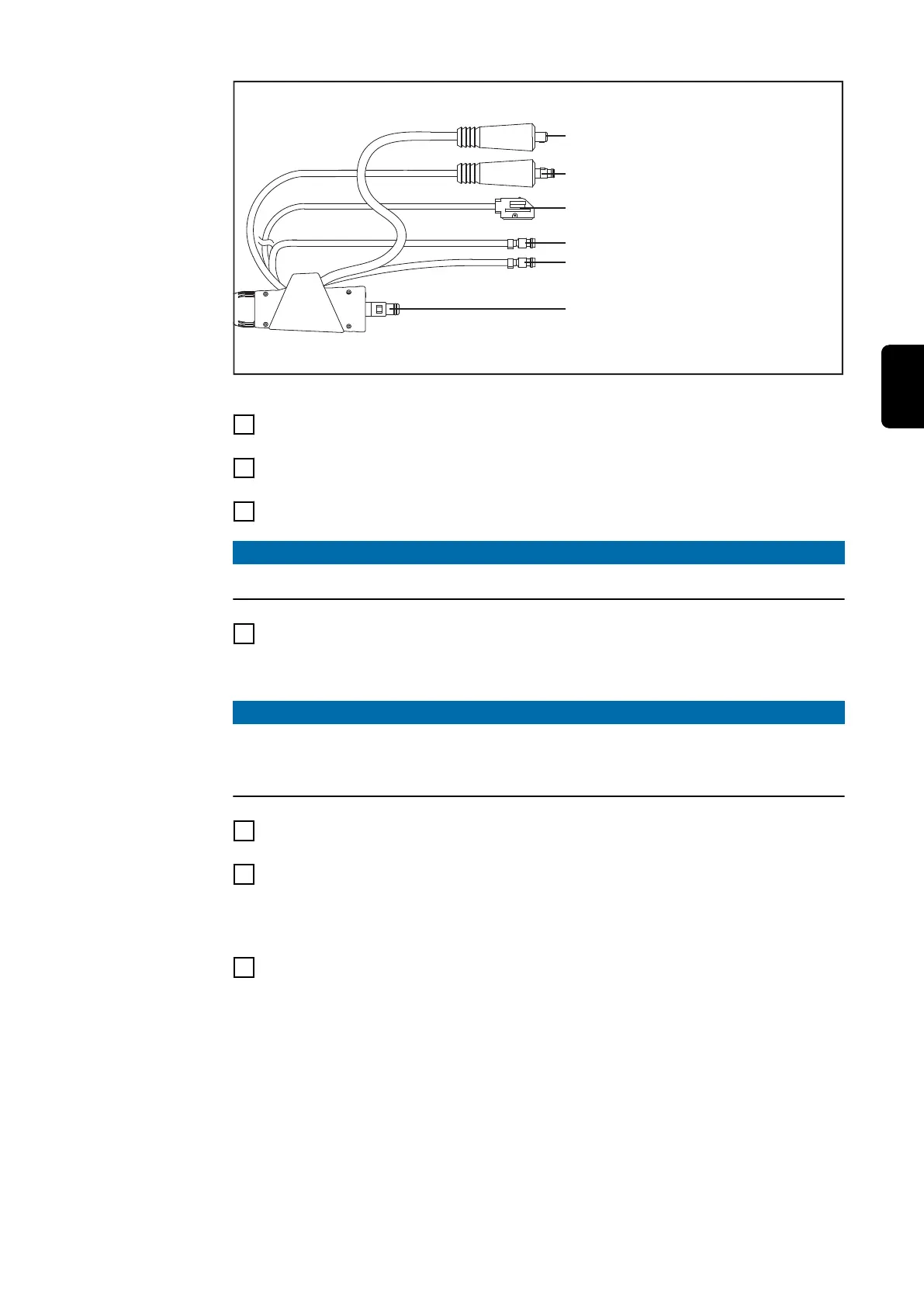

Wiązka uchwytu plazmowego palnika spawalniczego: przyłącza
5
Przy pierwszym uruchomieniu należy zwracać uwagę na prawidłowy przepływ
gazu
6
Nadać plazmowemu palnikowi spawalniczemu właściwą pozycję (wyregulować
robota)
7
Płukać gazem ochronnym i gazem plazmotwórczym przez co najmniej 30 s
WSKAZÓWKA!
Podczas eksploatacji plazmowy palnik spawalniczy musi być stale chłodzony.
8
Skontrolować układ chłodzenia systemu plazmowego pod kątem prawidłowe-
go funkcjonowania, ustawić chłodnicę na tryb eksploatacji ciągłej (np.: menu
ustawień źródła prądu spawalniczego, parametr C-C = ON)
WSKAZÓWKA!
Zajarzenie pilotującego łuku spawalniczego bez ustawienia wcześniej gazu
plazmotwórczego może uszkodzić elementy ulegające zużyciu takie jak dysza
plazmowa, ceramiczna rurka centrująca oraz elektroda wolframowa.
9
Zadać wartość dla gazu plazmotwórczego (w zależności od średnicy dyszy
plazmowej oraz danego przypadku zastosowania)
10
Zajarzyć pilotujący łuk spawalniczy
WAŻNE! Pilotujący łuk spawalniczy, z uwagi na wpływ na zużycie, powinien się jar-
zyć przez cały czas eksploatacji.
11
Rozpoczęcie spawania w zależności od przypadku zastosowania
