37
DE
Tausch Primär-
Leistungsteil 16
kW

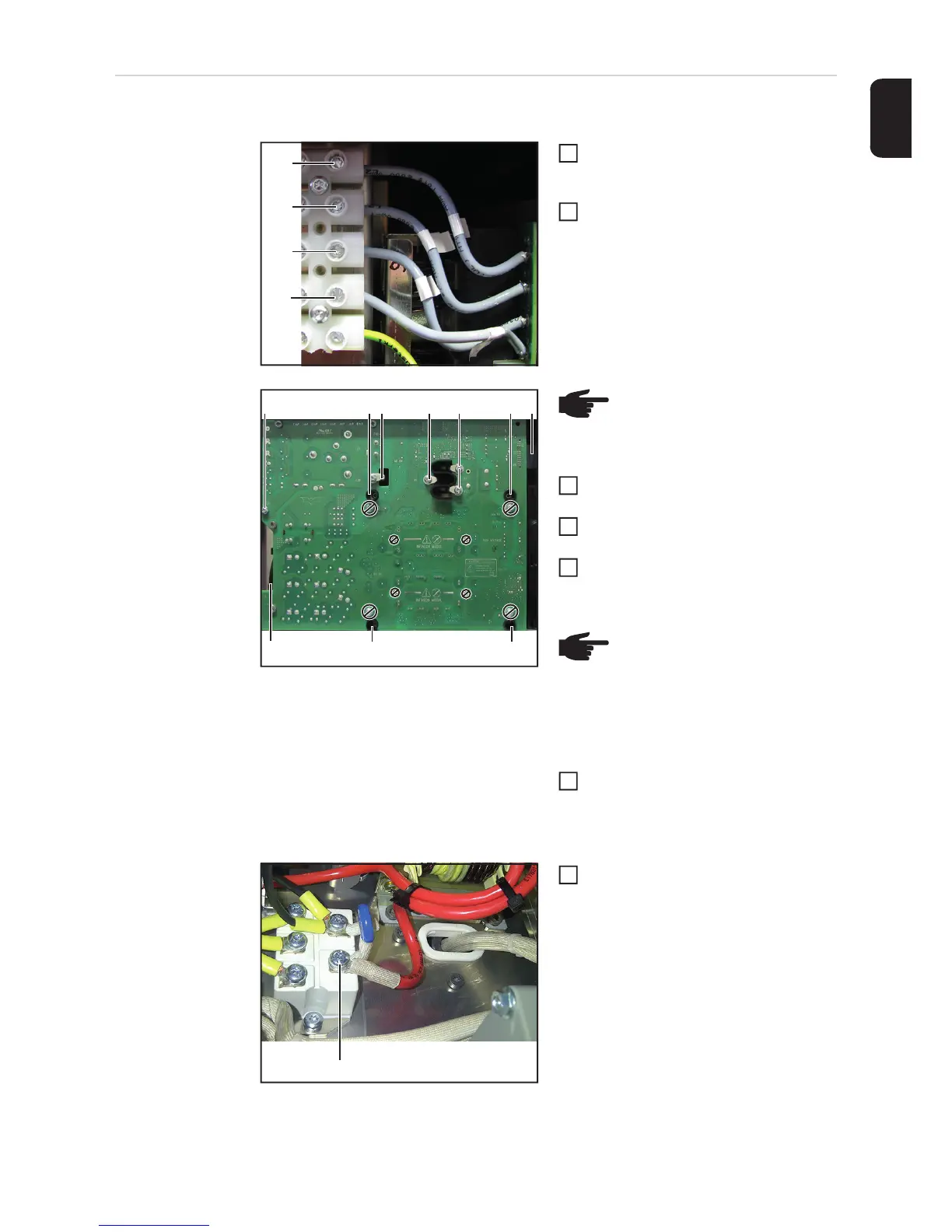

Primär-Leistungsteil ausbauen:
Gehäusevorderfront und An-
schlussplatte-AC abnehmen (siehe
Kapitel „Gerät öffnen“)
Versorgung des Primär-Leistungsteils
(L1, L2, L3, N) von der Netzklemme lö-
sen
9 Stk. Linsenschraube 5x10 TX25 (1,
2, 3) lösen
Flachbandkabel-Verbindung (4) zum
P-Control lösen
Axiallüfter (5) aus der Zugentlastung
nehmen und vom Primär-Leistungsteil
lösen
Beim Herausnehmen des Primär-Leis-
tungsteils darauf achten, das die Trafo-
/ Drosselverbindungen (2, 3) ausgefä-
delt wird
1 Stk. Linsenschraube 5x10 TX25 (6)
der PFC-Drossel-Verbindung zum Pri-
mär-Gleichrichter auf der Innenseite
des Primär-Leistungsteils lösen
(L1)
(L2)
(L3)
(N)
1
2
(5)
(4)(1)
(1)(1)
(1)(1) (2) (3) (3)
HINWEIS! Die durchgestriche-
nen Verbindungen dürfen nicht
getrennt werden
HINWEIS! Optional kann die Mon-
tagehilfe mittels 2 Stk. Schraube
5x12 TX25 am Geräteboden an-
gebracht werden, um so den Ein-/
Ausbau des Leistungsteils zu er-
leichtern
3
4
5
6
(6)
7
