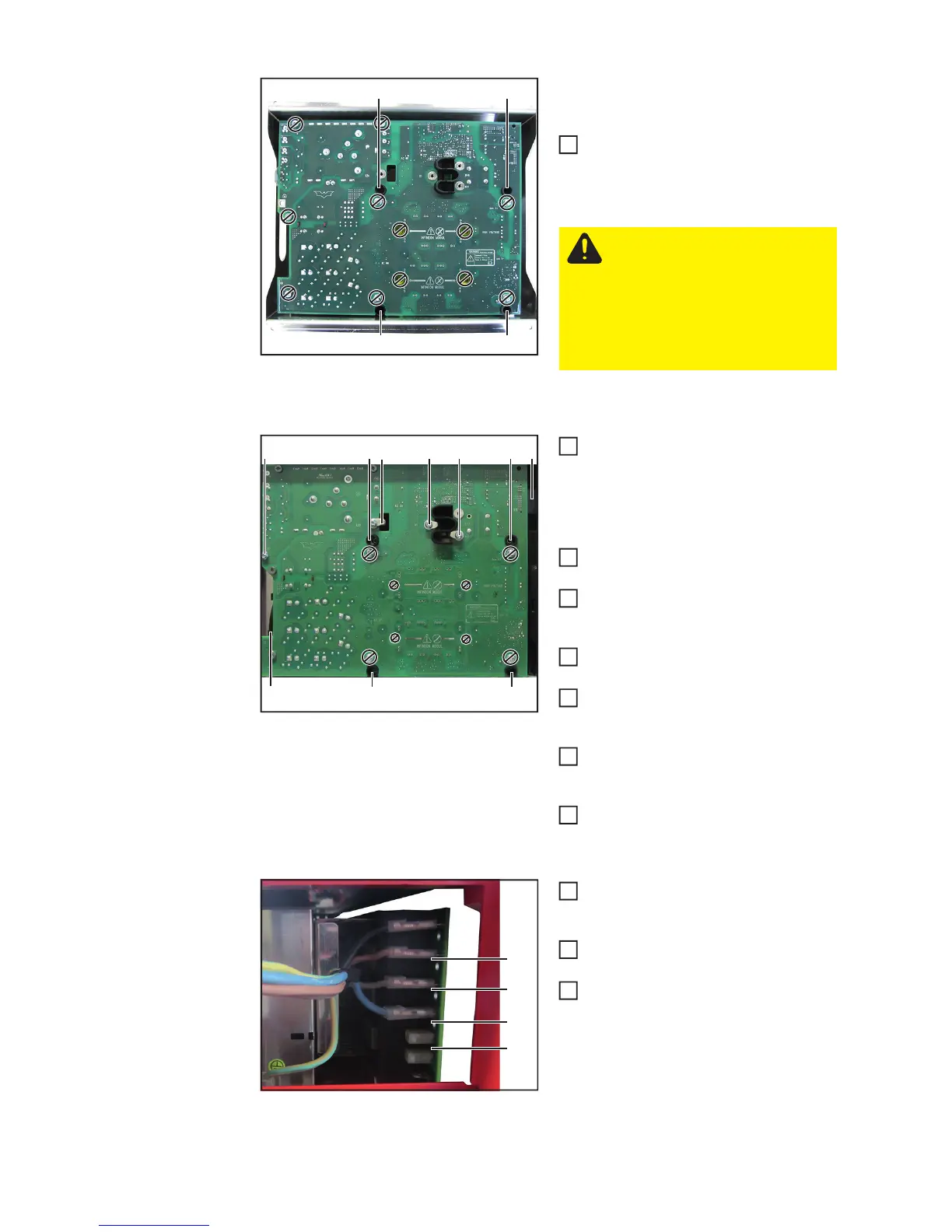

Primär-Leistungsteil aus der Aus-
tausch-Verpackung nehmen:
4 Stk. Linsenschraube 5x10 TX25 (8)
lösen und aus dem Verpackungsrah-
men nehmen
Primär-Leistungsteil einbauen:
Neues Primär-Leistungsteil ansetzen
- Darauf achten, das die Trafover-
bindung (3) und Drosselverbin-
dung (2) richtig eingefädelt wird
- PFC-Drossel-Verbindung zum Pri-
mär-Gleichrichter herstellen
Primär-Leistungsteil komplett einset-
zen und richtig positionieren
Axiallüfter (5) in die dafür vorgesehene
Zugentlastung einsetzen und am Pri-
mär-Leistungsteil anstecken
Flachbandkabel-Verbindung (4) zum
P-Control herstellen
Primär-Leistungsteil mit 5 Stk. Linsen-
schraube 5x10 TX25 (1) montieren
[3 Nm]
Trafoverbindung mit 2 Stk. Linsen-
schraube 5x10 TX25 (3) montieren
[4.5 Nm]
Drosselverbindung mit 1 Stk. Linsen-
schraube 5x10 TX25 (2) montieren
[4.5 Nm]
Netzkabel (L1, L2, L3, N) in richtiger
Reihenfolge am Primär-Leistungsteil
anschließen
Falls die Montagehilfe montiert wurde,
diese entfernen
Gehäusevorderfront und An-
schlussplatte-AC montieren (siehe Ka-
pitel „Gerät schließen“)
(8)
(8)
(8) (8)
VORSICHT! Das defekte Primär-
Leistungsteil muss verschraubt in
der Austausch-Verpackung an
Fronius retourniert werden! Bei
unsachgemäßer Retournierung
können keine Garantie- und Ge-
währleistungsansprüche geltend
gemacht werden!
1
(5)
(4)(1)
(1)(1)
(1)(1) (2) (3) (3)
1
2
3
4
5
6
7
(L1)
(L2)
(L3)
(N)
8
9
10
