Fronius Selectiva 4120 Service Manual

35
DE

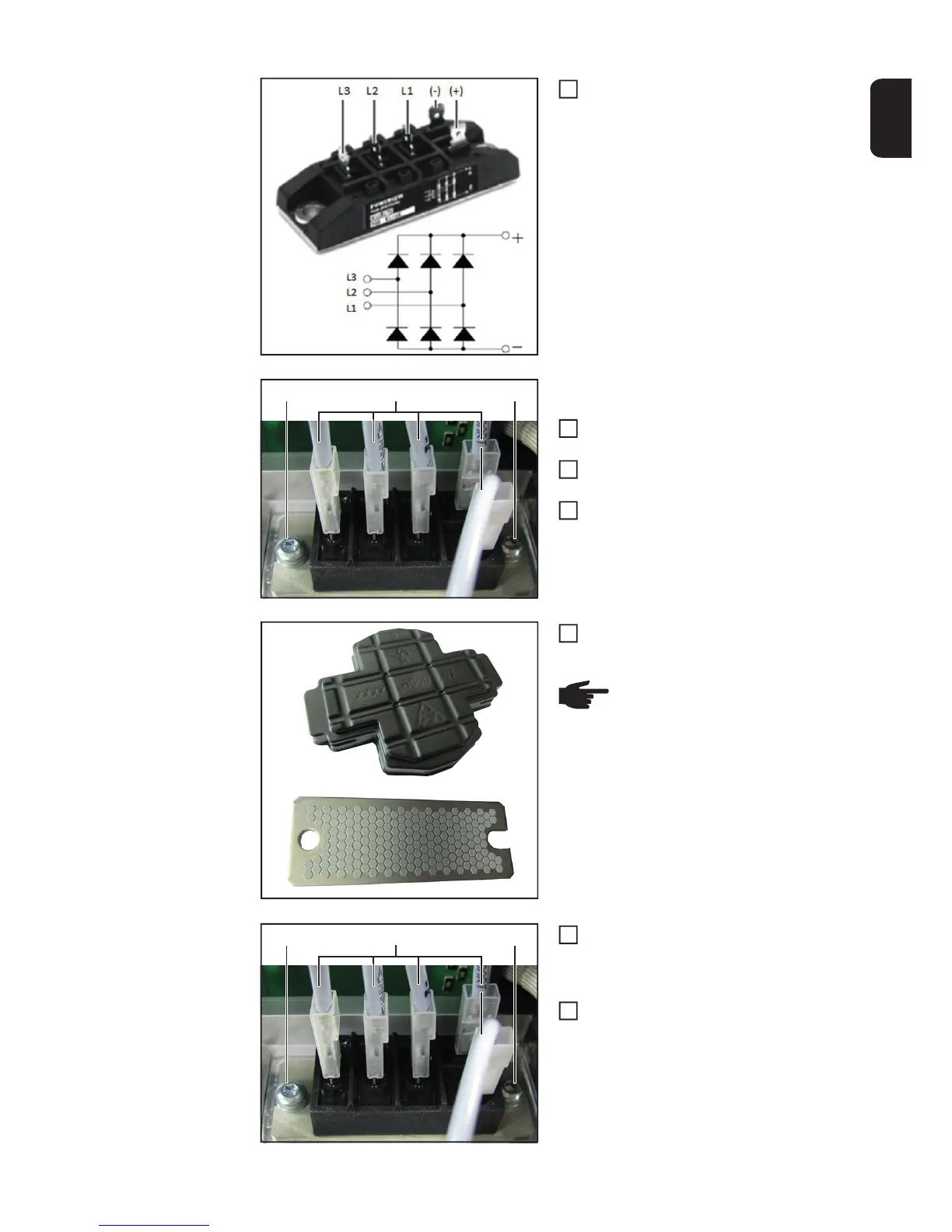

Bevor das Primär-Leistungsteil ge-
tauscht wird, sollte der Primär-Gleich-
richter überprüft werden - Wert der
Diodenstrecke muss zwischen 200 mV
und 800 mV ergeben
Tausch Primär-Gleichrichter:
Kabelverbindungen (6) zum Primär-
Gleichrichter lösen
2 Stk. Schraube 5x16 TX25 (7) lösen
und Pimär-Gleichrichter abnehmen
Kühlkörper reinigen und darauf achten,
dass keine Rückstände vom alten
Wärmeleitmedium vorhanden sind
Die Blisterverpackung vom Primär-
Gleichrichter entfernen
Primär-Gleichrichter positionieren und
mit 2 Stk. Schraube 5x16 TX25 (7)
montieren
[3 Nm]
Kabelverbindungen (6) zum Primär-
Gleichrichter in richtiger Reihenfolge
herstellen
7
(7) (6) (7)
1
2
3
HINWEIS! PCM-Material des Pri-
mär-Gleichrichter darf nicht zer-
kratzt oder entfernt werden
4
(7) (6) (7)
5
6
