34
Komponenten hinter Gehäusevorderseite tauschen
Tausch Primär-
Leistungsteil 8
kW

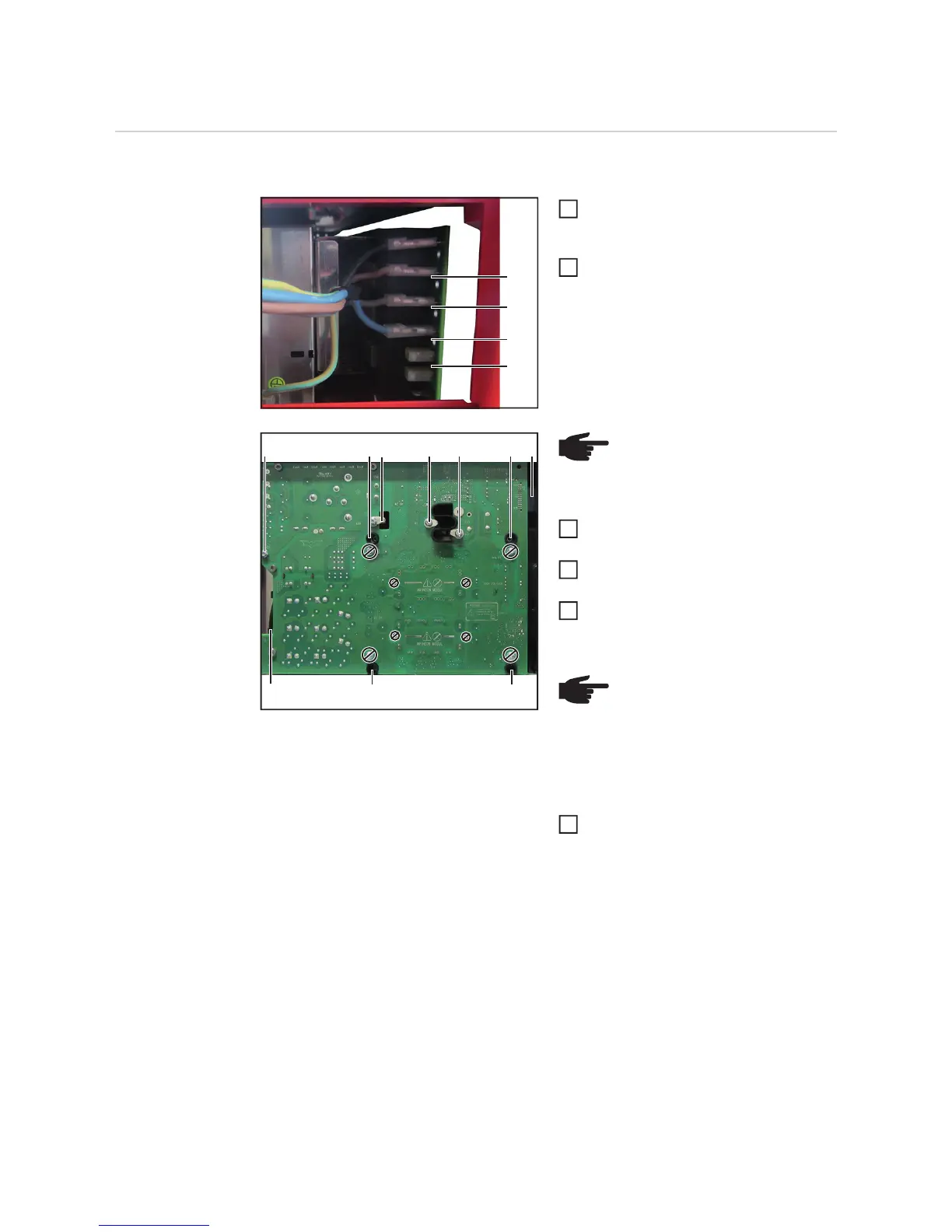

Primär-Leistungsteil ausbauen:
Gehäusevorderfront und An-
schlussplatte-AC abnehmen (siehe
Kapitel „Gerät öffnen“)
Netzkabel (L1, L2, L3, N) vom Primär-
Leistungsteil lösen
8 Stk. Linsenschraube 5x10 TX25 (1,
2, 3) lösen
Flachbandkabel-Verbindung (4) zum
P-Control lösen
Axiallüfter (5) aus der Zugentlastung
nehmen und vom Primär-Leistungsteil
lösen
Beim Herausnehmen vom Primär-
Leistungsteil darauf achten, dass die
Trafo-/ Drosselverbindungen (2, 3)
ausgefädelt und die PFC-Drossel-Ver-
bindung zum Primär-Gleichrichter ge-
löst wird
(L1)
(L2)
(L3)
(N)
1
2
(5)
(4)(1)
(1)(1)
(1)(1) (2) (3) (3)
HINWEIS! Die durchgestriche-
nen Verbindungen dürfen nicht
getrennt werden
HINWEIS! Optional kann die Mon-
tagehilfe mittels 2 Stk. Schraube
5x12 TX25 am Geräteboden an-
gebracht werden, um so den Ein-/
Ausbau des Leistungsteils zu er-
leichtern
3
4
5
6
